实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

2017-09-20166作者：启飞汽车设计

一、拉深类

1、负角问题

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

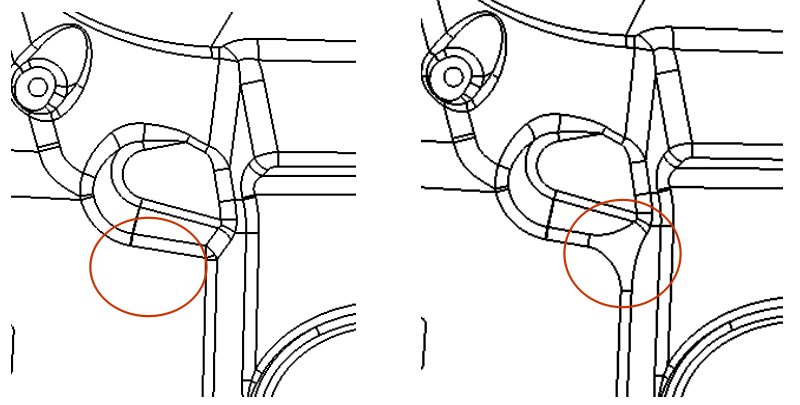

  问题：凸台处形成负角
  修改：凸台贯穿到底，消除负角

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

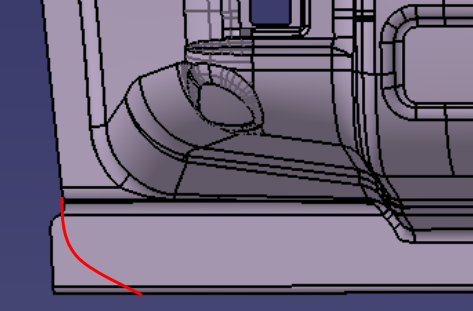

  问题：此处产生负角
  修改：消除负角，并保证有一定的拔模角度


2、拉深深度问题

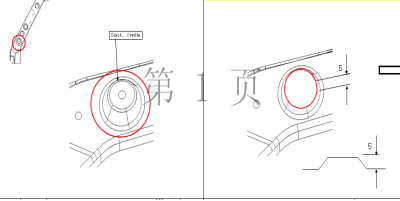

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

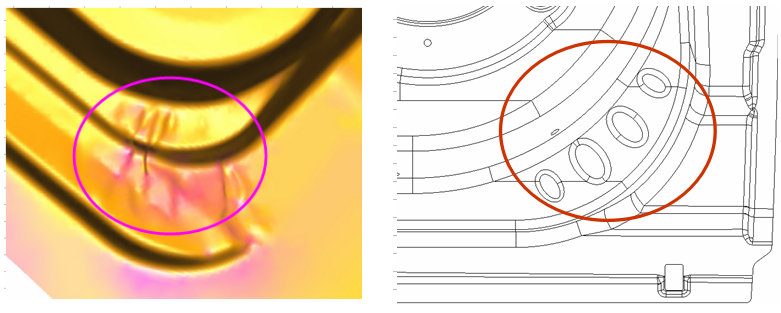

  问题：凸台深度过深，难成型
  修改：减小凸台深度

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

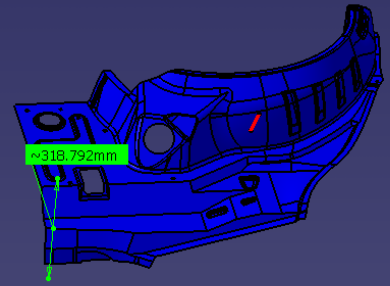

  问题：拉深深度太大，无法成型
  修改：将此零件分成两件


3、倒角问题

  倒角应避免产生局部尖锐突起。

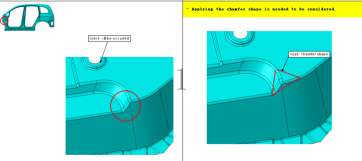

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

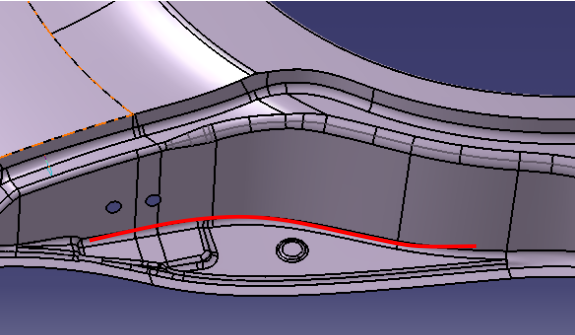

  问题：此处尖角易开裂
  修改：对红线区域做球面倒角

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：此处尖角易开裂
  修改：对红线区域做球面倒角

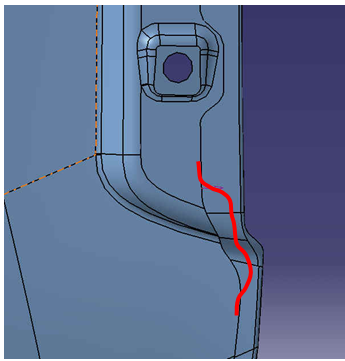

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

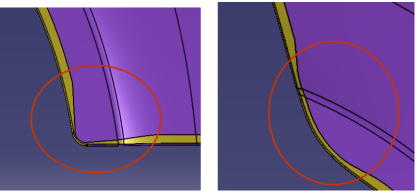

  问题：红线处易开裂
  修改：将红线处R角放大到8~12mm


4、起皱和加强筋问题

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

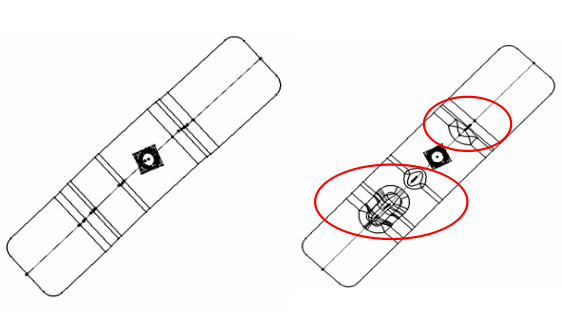

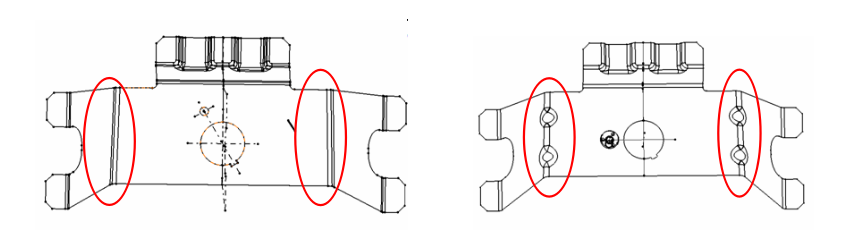

 问题：易起皱
修改：在此处增加加强筋，吸收多余材料


实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：易起皱
  修改：在此处增加加强筋，吸收多余材料同时有加强作用

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

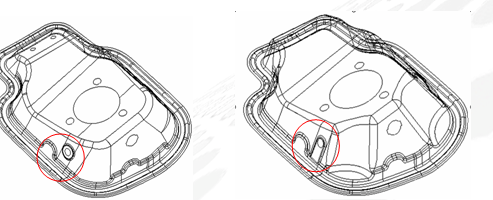

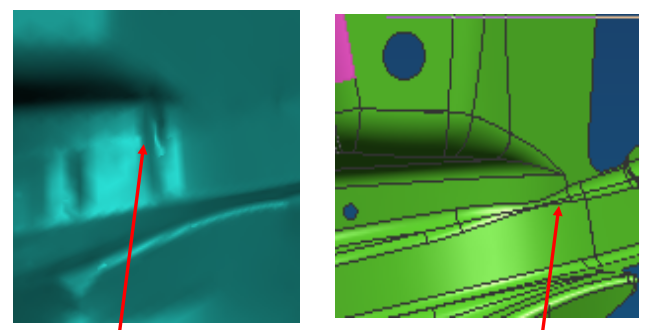

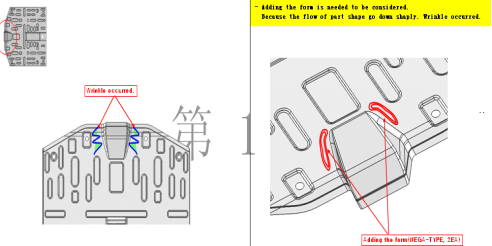

  问题：产品起皱情况
  修改：在所指处增加一个圆形凸筋

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

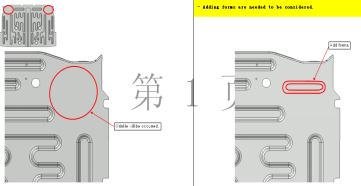

  问题：起皱
  修改：增加圆形凸筋，吸皱


二、修边问题

1、修边状况

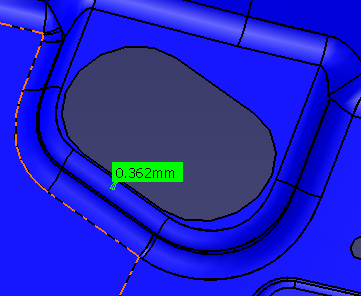

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：离R角距离太短
  修改：强度不足，保证边界至少离R角3-5mm距离

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：离R角距离太短
  修改：修边线调整至红线处，保证离R角3-5mm

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：离R角距离太短
  修改：边界更改成如上图红线指示位置

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：修边状况不好，影响模具强度
  修改：调整为红线所示


2、工艺缺口

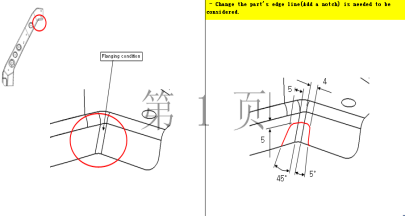

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：包边多料，易起皱
  修改：产品加缺口，缺口边界如红线所示

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  如图两处开缺口是为了防止包边多料，产生缺陷
实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：折弯处多料，起皱
  修改：增加工艺缺口

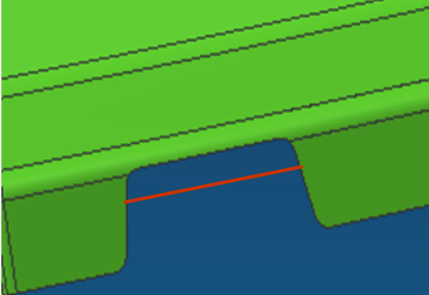

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：翻边多料，易起皱
  修改：增加缺口如红线所示

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  问题：此处翻边易开裂
  修改：增加缺口


3、翻边长度控制
实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  翻边随型，长度控制在10mm左右


三、几字形折弯

  折弯处加筋，可以减少回弹，增加强度。
实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  左图设计不合理结构，右图添加增强筋，增加强度，防止回弹。

实战篇之----钣金件设计常见问题【启飞专业知识系统分享冲压09】

  左图设计不合理结构，右图添加增强筋，增加强度，防止回弹。

  （今天的图片有点多，但是很容易看图理解，好好消化吧~~比心）
