汽车内外饰设计工程师必备-内外饰设计流程是怎样的？



作为一名汽车内外饰设计工程师了解汽车内外饰设计流程是十分必要的，下面将汽车内外饰设计流程知识分享给大家。



一.前期资料收集

二.新车定义分析（设计构想）

三.爆炸图及明细表

四.工程分析及间隙阶差图

五.制作工程主断面

七. 对CLASS-A进行检查校核，及时更改如空间、拔模等问题

八. 根据Alhi,参考草数模的机构进行3D设计

九. 根据设计好的3D数模对主断由1进行更新

十. 根据3D数模进行2D制作



一、前期资料收集



包括：客户提供的设计定义、要求、构想、标准、市场定位、参考车等 资料，清楚并进行分项整理，特别是参考车的详细信息，包含样件、图片、 优缺点及需要借鉴的具体信息；



如果是对现有车进行改型，还要收集现有车的具体信息，哪些需要新开发 哪些需要借用，并且要了解基础车目前的主要问题，在下一步的设计中想办 法进行优化和改进；（内外饰设计学习加启飞汽车设计微信qifei1799）





总之：要对你即将进行的设计进行详尽的前期收集工作，做到心中有数；





二.新车定义分析（设计构想）：



根据客户提供的开发信息，对新车与参考车进行对比及新车可行性分析：包括分块及结构的可行性、空间的大小、功能实现的可行性等，进一步确定 要设计车零件的大体定义及结构形式、位置，并把构想形成文件进行评审；（内外饰设计学习加启飞汽车设计微信qifei1799）

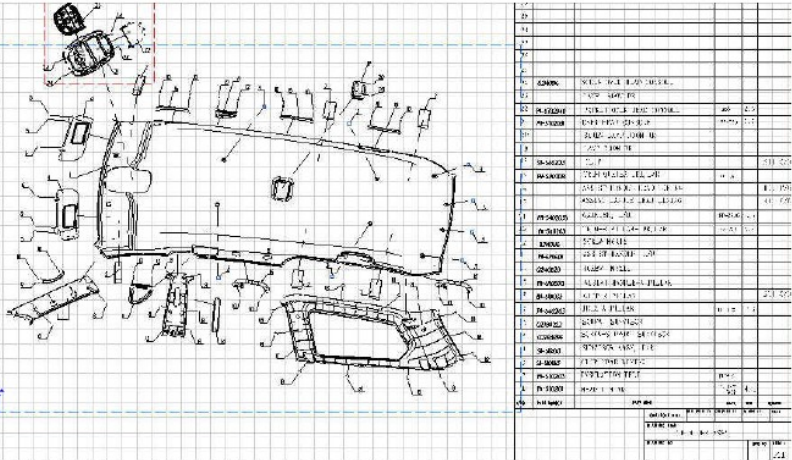

三 .爆炸图及明细表：

制作爆炸图时要罗列内饰件的详细信息，包括：结构形式、材料定义、定及定位的形式及布置位置、大致数量等详细信息，完成的基础上编制内饰开发车的明细表;爆炸图形式如下图所示:（内外饰设计学习加启飞汽车设计微信qifei1799）






四.工程分析及间隙阶差图：



＞给造型提供工程支持，包括件的分块，位置，尺寸等，并提供给造型必要 的布置分析做参考；

A根据CAS面，分析内饰结构的可行性，空间大小，确定零件的结构位置、 边界，整个外表面的拔模角度以及可预见性的工程建议，以确保工程的结构 能够实现；（内外饰设计学习加启飞汽车设计微信qifei1799）

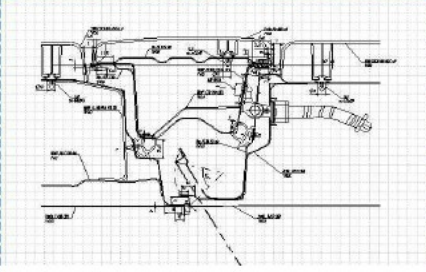

五.制作工程主断面:

主断而主要反映内饰件的配合

以及与其他件如白车身、电器、

A在现有CAS面的基础上，根据前期定

义及分析制作内饰的间隙阶差图表；

底盘、附件等的配合关系，要包 含该件的典型结构及配合形式；（内外饰设计学习加启飞汽车设计微信qifei1799）

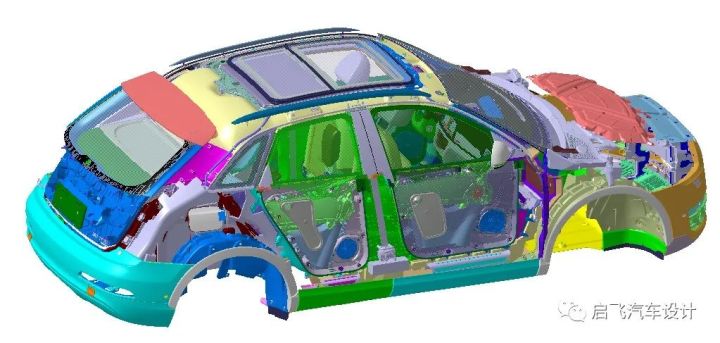

六.草数据设计



＞根据CAS而进行草数模的设计，固定结构的形式布置、定位结构的布 置及形式、与周围件的配合结构、总成内部的配合结构等都要按照间隙 阶差图表及主断面的形式作出3D数模，无须加料厚及精确的结构特征；（内外饰设计学习加启飞汽车设计微信qifei1799）



＞根据草数模的分析，对CAS血•进行1到3轮的反馈，使CAS面满足工程 要求，以确保以后工程能够实现；



七. 对CLASS-A进行检查校核，及时更改如空间、拔模等问题；



八. 根据Alhi,参考草数模的机构进行3D设计;



九. 根据设计好的3D数模对主断由1进行更新;



十. 根据3D数模进行2D制作;
