​1、《汽车保险杠的位置尺寸》：JB 788

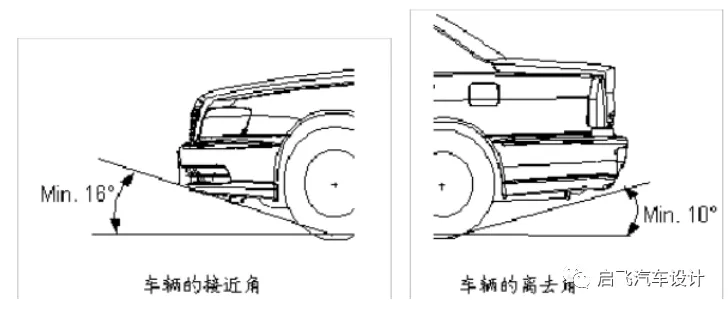

满载情况下的接近角和离去角







2、《汽车前后端保护装置》：GB 17354-1998 ；ECE R42





车辆在按规定的条件和规程进行碰撞试验后，车辆应能满足下列要求：



(1) 照明和信号装置应能继续正常工作并清晰可见。如果出厂时安装好的照明装置失调， 允许进行调整以符合规定要求，但只限于采用常规的调整方法。如果灯丝折断，应允许更换灯泡。

(2) 发动机罩，行李箱盖和车门应能正常开闭，车辆的侧门在碰撞的作用下不得自行开启。

(3) 车辆的燃料和冷却系统应无泄漏，不发生油，水路堵塞，其密封装置与油，水箱盖亦应能正常工作。

(4) 车辆的排气系统不应有妨碍其正常工作的损坏或错位。
(5) 车辆的传动系统，悬架系统（包括轮胎），转向和制动系统应保持良好的调整状态并能正常工作。



3、碰撞性能要求：2.5MPH BUMPER (ECE R42)











前/ 后保险杠 30°角前/ 后保险杠正向

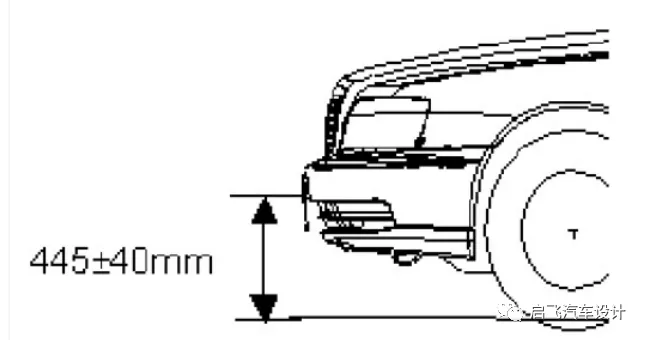

前/ 后保险杠碰撞高度要求









4、汽车外部突出物：GB 11566-200X ；EEC 79/488 ， EEC 74/483,ECE R26

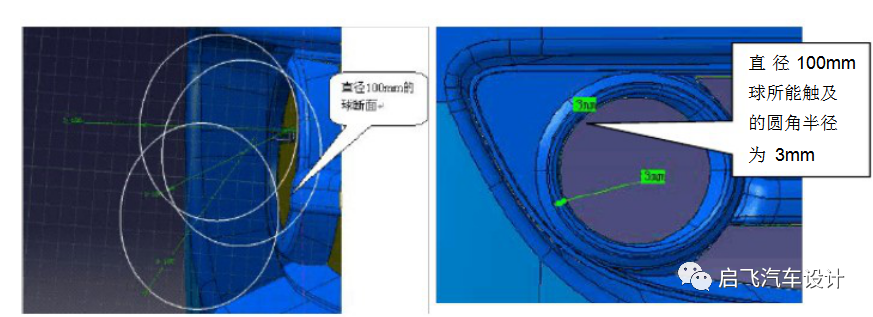

保险杠两端应向车身表面弯曲，如果保险杠时嵌入式或与车身结构形成一体或保险杠端部向内弯曲但不能被直径为100mm的球体所接触， 并且保险杠端部和附近的车身表面之间的间隙不超过20mm，则认为满足要求。



保险杠上的元件所有朝外的刚性表面的圆角半径应不小于5mm。上述要求不适用于保险杠上的镶嵌件或装在保险杠上但凸出高度小于5mm的零件，尤其是前照灯洗涤器的连接盖及喷嘴，这些零件向外的角应是钝角，但凸出高度不足1.5mm的零件除外。

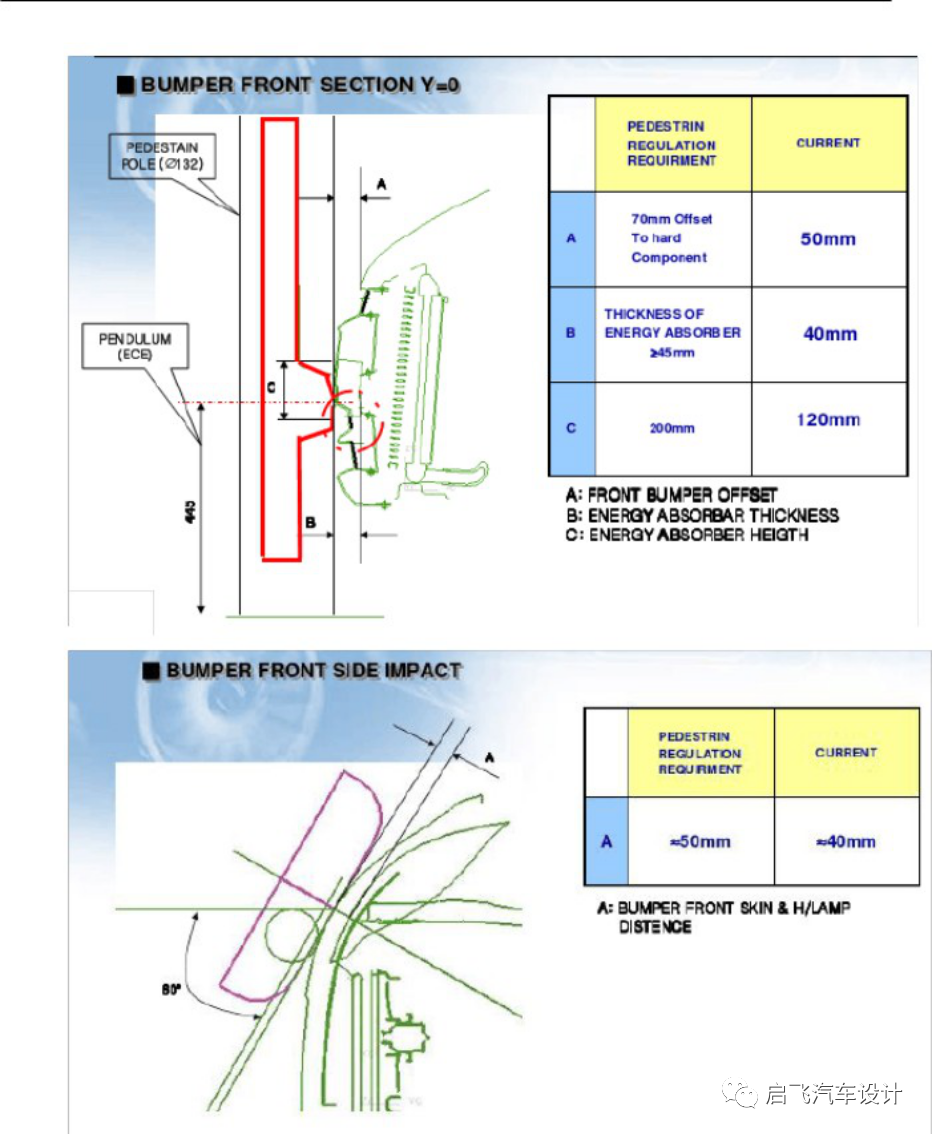

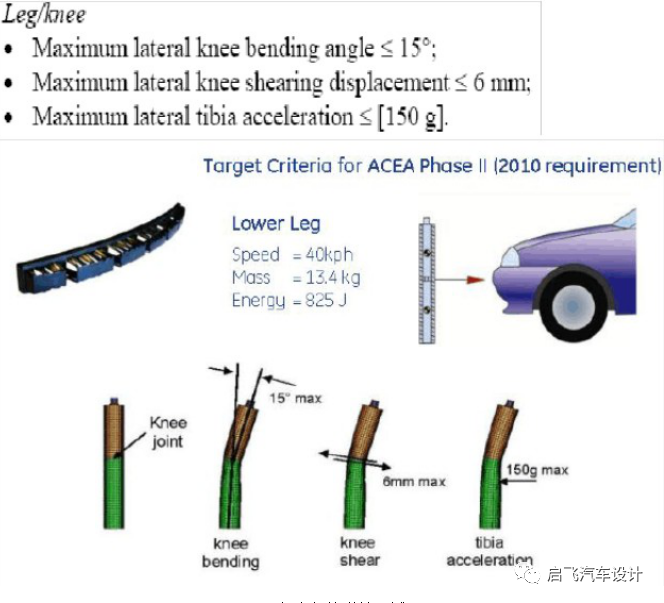

5、行人保护性能要求：EEC 70/156

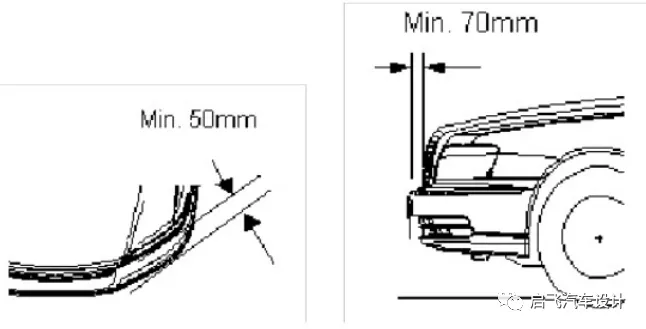

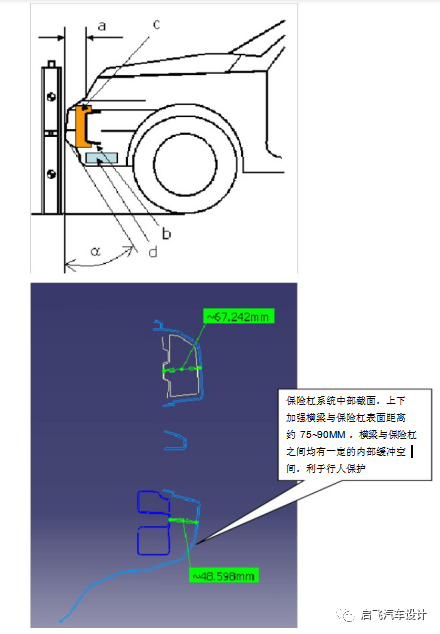

下图 a 为保险杠 ,发盖间偏置量 ,b 为吸能块 ,c 为缓冲横梁 ,d 为保险杠下护板；根据经验值,a 的最小尺寸为75mm。

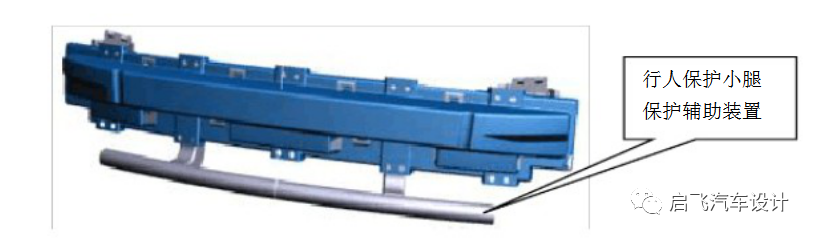

下图为保险杠防撞梁上的辅助行人保护装置。根据行人保护横梁位置的经验值：横梁在高度上中心线保持在494mm 左右。当横梁设计高度较高>494mm ，横梁上增加行人保护小腿保护辅助装置。

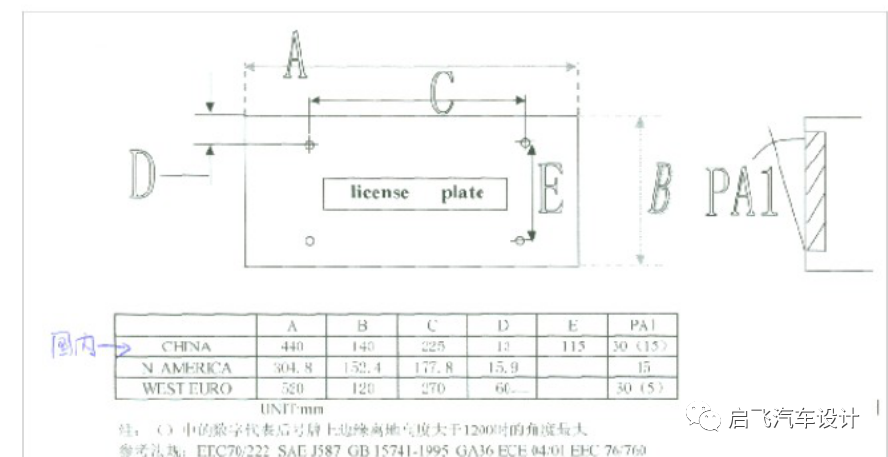

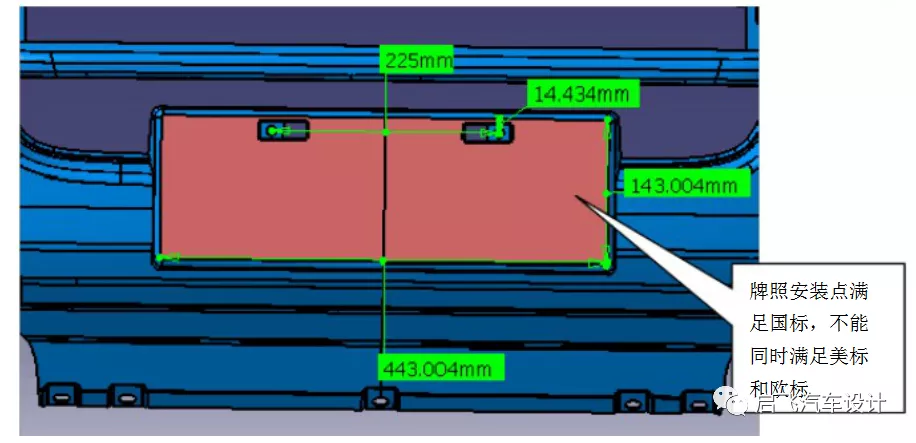

6、汽车和挂车号牌板（架）其位置：GB 15741-1995；EEC 70/222
