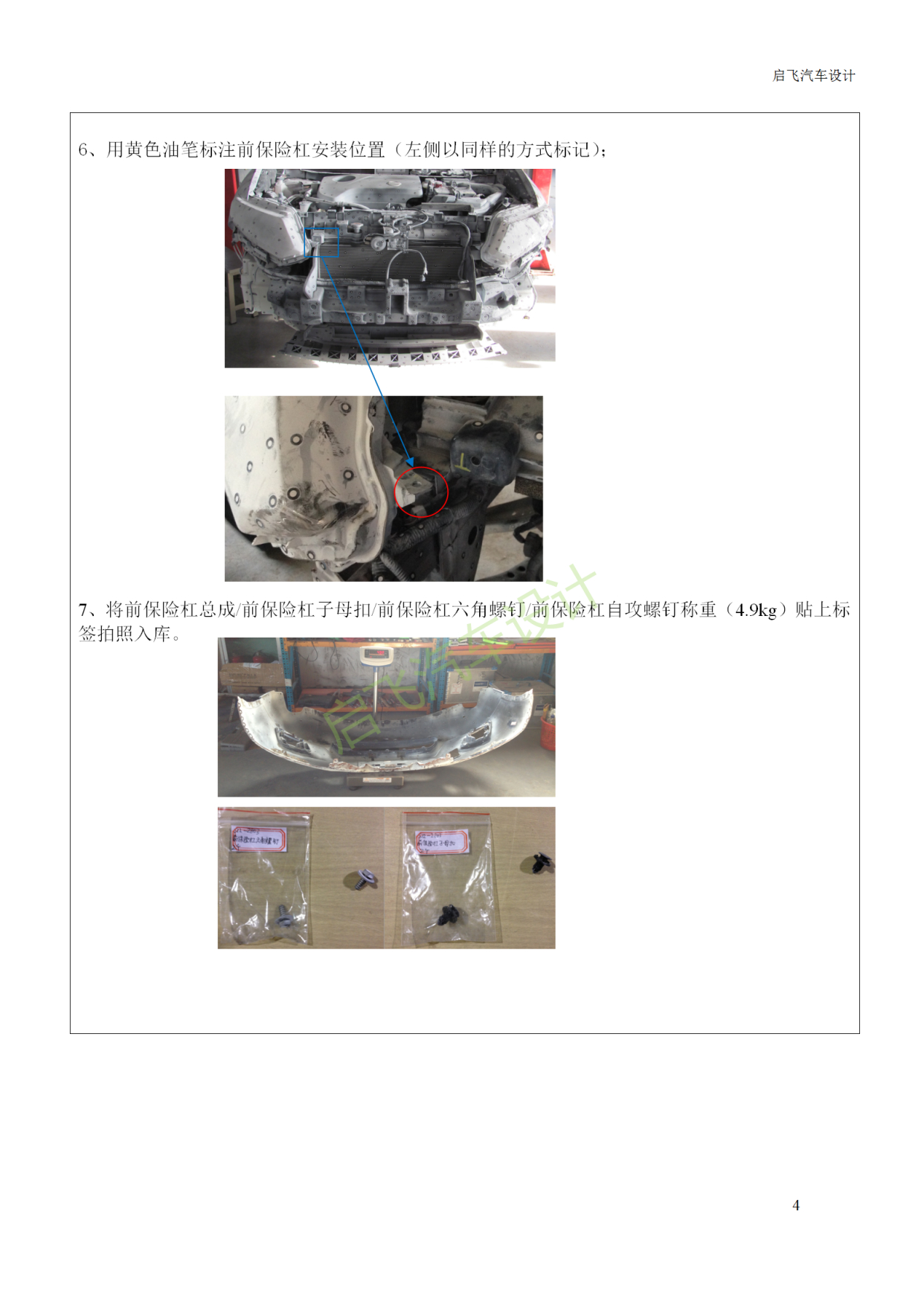

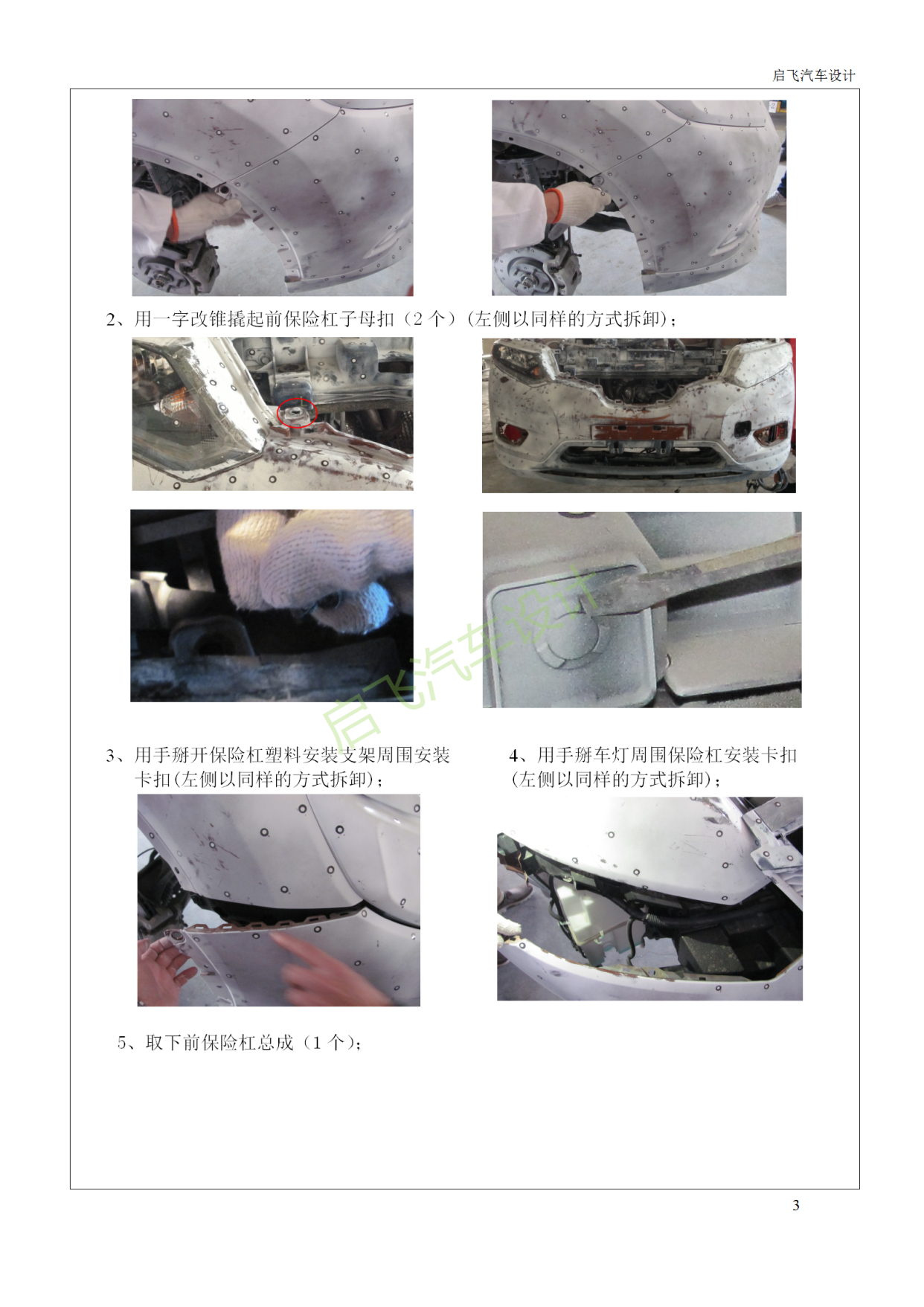

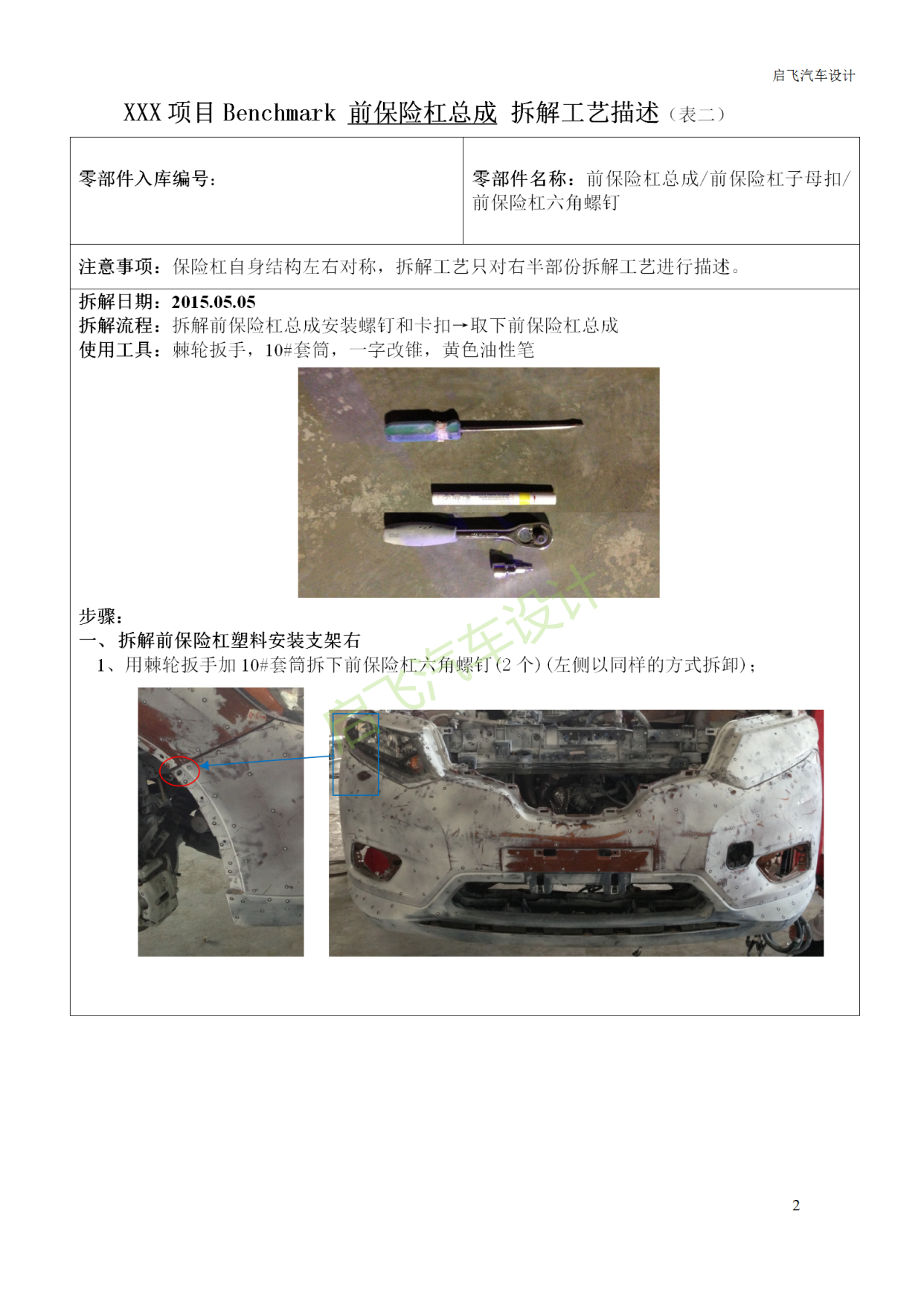

汽车内外饰设计-前保险杠总成拆解工艺及前保险杠安装结构分析-连载01

1、简要说明

保险杠属于安全件。在车辆碰撞时起到吸收碰撞能量，降低对人体的伤害程度的作用。

2、设计构想

保险杠在设计时一般主要考虑外观上的整体效果，以达到造型的目的，所以对于保险杠的安装方式大多是由设计公司提出粗略的结构，而具体的机构设计是由供应商和整车制造商相互配合来完成，从而使保险杠的结构符合制造和安装工艺。对于车身附件工程师来说安装结构的确定无疑是最重要的，所以在与设计公司及供应商确定机构时必须要仔细考虑制造，安装，喷涂，等众多的因素，除此之外还要考虑相关的法规要求以及标准。

保险杠材料的选择是实现其功能的首要条件。一般采用PP+EPDM(PE)的材料，使保险杠具有一定的弹性，可以吸收部分碰撞能量。

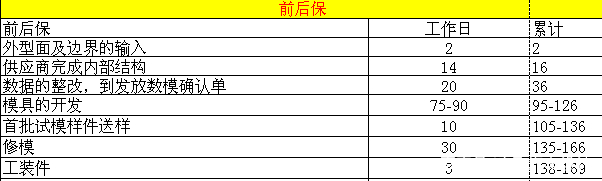

2．1保险杠的开发周期

请点击输入图片描述（最多18字）

2.2相关法规

《汽车护轮板》（国标：GB7063）

《汽车保险杠的位置尺寸》国标：JB 788

《汽车前后端保护装置》（国标：GB17354）

《汽车外边凸出物》  （国标：GB11566）

2.3保险杠的设计经验值

保险杠设计断面、设计构想

.

.
