汽车总布置-后视野校核实战

1目的

2参考标准

3技术要求

3.1外后视镜视野分析

3.2内后视镜视野分析

4结论



1  目的

标杆车后视野是否满足法规要求。

2  参考标准

GB 15084—2013   机动车辆间接视野装置性能和安装要求

3  技术要求

3.1 外后视镜视野分析

3.1.1技术要求

3.1.1.1镜面曲率半径r≥1200（单曲镜面一般在1400左右）。

3.1.1.2尺寸要求：能在反射面上绘出以130/(1+1000/r)（r为镜面曲率半径）为底边，高为40mm的矩形；与矩形高平行的线段，其长度为70mm。

3.1.1.3外后视镜的位置应保证驾驶员在正常驾驶状态下，能看清汽车后方和两侧道路上的路况且应能从车辆侧窗或前风窗玻璃刮水器刮刷到的区域中看到。

3.1.1.4 汽车驾驶员一侧的外后视镜必须安装在后视镜中心至驾驶员两眼点(两眼点之间的距离为65mm)中心连线的铅垂面与纵向基准平面的夹角不大于55° 的范围内。

3.1.1.5 当车辆满载，且外后视镜的底边距地面高度小于l800mm 时，其单侧外伸量不得大于车辆未装后视镜时测得的最大宽度200mm。

3.1.1.6 驾驶员一侧的外视镜：驾驶员至少能看到4000mm宽、由平行于车辆垂直纵向中间平面并且通过驾驶员一侧车辆最远点的平面所界定，并延伸至驾驶员眼点后方20000mm的水平路面部分。同时，驾驶员应能看到从通过驾驶员两眼点的垂面后方4000mm的点开始、宽1000mm、由平行于车辆垂直纵向中间平面并通过车辆最远点的平面所限定的路面。

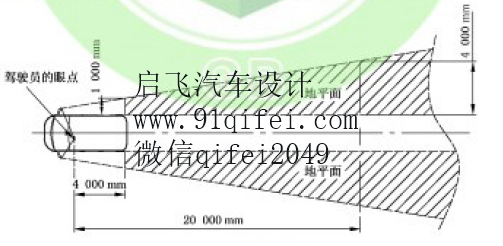

3.1.1.7 乘员一侧的外视镜：驾驶员至少能看到4000mm宽、由平行于车辆垂直纵向中间平面并且通过乘员一侧车辆最远点的平面所界定，并延伸至驾驶员眼点后方20000mm的水平路面部分。同时，驾驶员应能够看到从通过驾驶员两眼点的垂面后方4000mm的点开始、宽1000mm、由平行于车辆垂直纵向中间平面并通过车辆最远点的平面所限定的路面，如图1所示：



图1 外后视镜视野（国标）

3.1.1.8视野障碍物

    外视镜（Ⅱ类、Ⅲ类）：外视镜视野指定的视野区域类可能被像车体及其上的零件等障碍物遮挡，如其他驾驶室视镜、门把手、示廓标志灯、转向信号灯、前后保险杠以及反射面清洗部件等，如遮挡不超过10%的规定视野，应该不必考虑。

3.1.1.9 外后视镜位置要求

在确定驾驶员一侧外后视镜的位置时，应保证车辆垂直纵向中间平面与通过视镜中心和连接驾驶员两眼点65mm线段中心的垂直平面之间的夹角不大于55°。

3.1.2 校核结果

3.1.2.1左右外后视镜的尺寸校核

左后视镜的曲率半径为1242mm，右后视镜的曲率半径为1242mm，满足Ⅲ类后视镜，其反射面的曲率半径r不得小于1200mm的法规要求。

在通过上述技术要求公式能够计算出其外后视镜的a值，左右外后视镜曲率半径一致，计算结果为：外后视镜的a=72mm，高度b=70mm。如下图2所示：



图2  外后视镜

如上图所示，外后视镜尺寸满足法规要求。

3.1.2.2两侧外后视镜可视舒适性

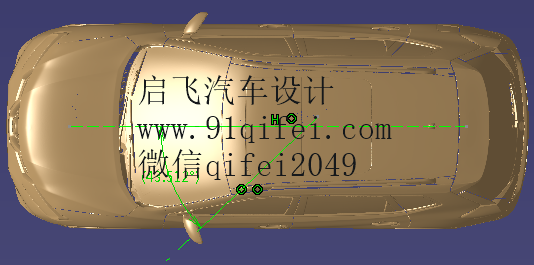

如图3所示，左侧外后视镜中心点至驾驶员两眼点中心连线与纵向基准面间的夹角为43.5°，满足法规要求。

图3 驾驶员侧外后镜可视性



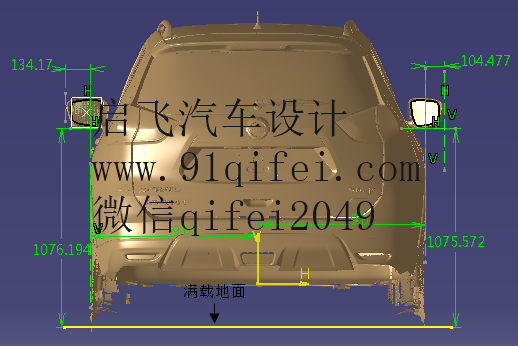

图4外后镜外伸量

如图4所示，外后视镜外伸量满足法规要求。

3.1.2.3驾驶员、乘客两侧外后视镜的视野校核

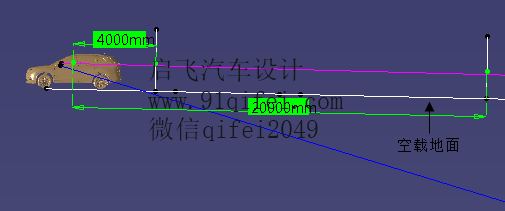

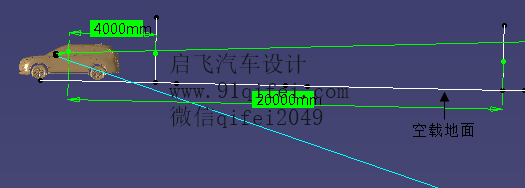

图5 左外后视镜视野（侧视图）



图6 右外后视镜视野（侧视图）





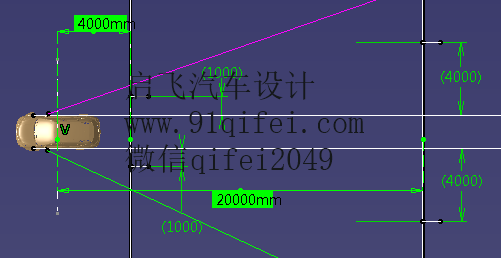

  图7  俯视图



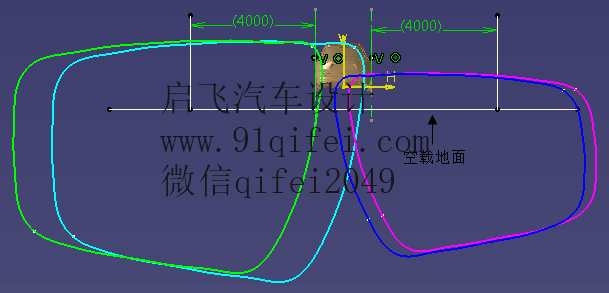

                                          图8 眼点后20m视图



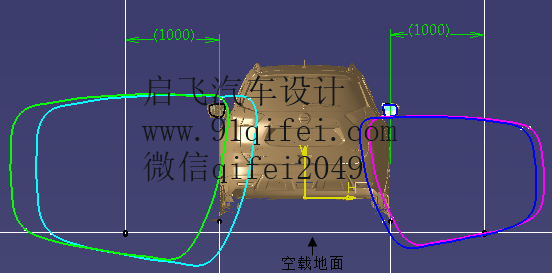

                     图9 眼点后4m视图

    如图5-图9所示，外后视镜视野满足要求。

3.2 内后视镜视野分析

3.2.1 技术要求：

3.2.1.1尺寸要求: 必须能在反射面上绘出一个底边为 ，高为40mm的矩形。

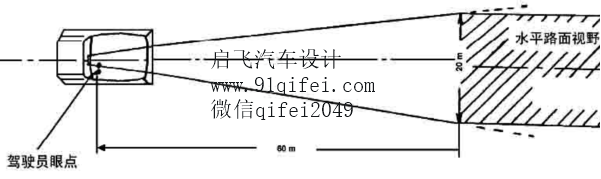

3.2.1.2视野要求：至少能看到驾驶员眼点后60m处20m宽的路面，如下图10所示：





图10 内后视镜视野要求

3.2.1.3 视野障碍：

    内视镜（Ⅰ类）：视野有可能因部件影响而降低，如遮阳板、后刮雨刷、除雾部件、S3类制动灯，这些装置遮挡部分投影在与车辆纵向中心面垂直的铅垂面上时，其总和不大于所规定视野的15%就可以。头枕、框架或车身结构，如后面的对开门立柱、后窗框应不计算在内，测量阻挡程度时应将遮阳板处于收回位置。

3.2.2  校核结果

3.2.2.1 内后视镜的尺寸校核

通过测量得到内后视镜为平面镜，即其曲率为无穷大。
