汽车线束布置设计指南-连载01：线束布置的总体设计

一、概述

线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。

二、整车电器件的布置分布

在整车中，前舱的电器件或者相关件有：动力总成（包括其上的所有传感器和执行器）、蓄电池、冷却风扇、发电机、灯具、压缩机、启动机、ABS 控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。在仪表台的部位通常有：HVAC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。对于不同的车型，由于配置的不同，以上的电器件或有增减，但是对于同类型的车而言，基本的分布位置不会有太大的区别。对电器件大概位置的了解是十分必要的，对线束的布置也是至关重要。

三、整车线束的基本分类

在整车的线束中，我们可以将线束分成这样的几个部分：前舱线束总成、发动机线束总成、变速箱线束总成、仪表线束总成、地板线束总成、门线束总成（四门不同）、顶棚线束总成、后行李箱线束总成、电瓶正负极线束总成、安全气囊线束总成。但是，线束的划分和整车的结构和装配工艺有很大的关系，不必拘泥于以上的划分形式。力求达到结构简单、拆装方便、布局美观、固定保护良好。同时，在线束中尽量采用模块化设计，减少回路。此外、在线束的设计中，局部的线束需要采用转接线等形式，需要具体车型而定。

目前基本的线束名称如下：

序号 线束名称 线束名英文对照 零件号

1 前舱线束总成 W/H A-FRONT □○○—3724010

2 前保险杠线束总成 W/H A-FRONT BUMPPER □○○—3724020

3 仪表板线束总成 W/ H A-I/P □○○—3724030

4 电瓶负极线束总成 W/H A-BATTERY GROUND □○○—3724040

5 室内地板线束总成 W/ H A-FLOOR □○○—3724050

6 自动变速箱线束总成 W/H A-TCU □○○—3724060

7 左前门线束总成 W/H A-FRONT DOOR, DRV □○○—3724070

8 右前门线束总成 W/H A-FRONT DOOR, PAS □○○—3724080

9 后门线束总成 W/H A-REAR DOOR □○○—3724090

10 电瓶正极线束总成 W/H A-BATTERY POSITIVE □○○—3724110

11 行李箱线束总成 W/H A-TRUNK □○○—3724120

12 尾灯线束总成 W/ H A-REAR LAMP □○○—3724130

13 油泵线束总成 W/H A-FUEL PUMP □○○—3724140

14 点烟器线束总成 W/H A-CIGAR LIGHTER □○○—3724150

15 后背门线束总成 W/H A – TAIL DOOR □○○—3724160

16 冷却风扇线束总成 W/H A – COOLING FAN □○○—3724170

17 发动机电喷线束总成 W/H A – ENGINE MANEGEMENT □○○—3724180

18 ABS线束总成 W/ H A-ABS □○○—3724190

19 电瓶线束总成(用于只有一

条电瓶线)

W/ H A-BATTERY □○○—3724210

20 前档水槽线束总成 □○○—3724220

21 左地板线束总成 W/ H A-FLOOR, LH □○○—3724250

22 右地板线束总成 W/ H A-FLOOR, RH □○○—3724260

23 后地板线束总成 W/ H A-FLOOR, REAR □○○—3724270

24 左前舱线束总成 W/ H A-FRONT, LH □○○—3724280

25 右前舱线束总成 W/ H A-FRONT, RH □○○—3724290

26 安全气囊线束总成 WIRING HARNESS A-AIR BAG □○○—3724310

27 后保险杠线束总成 W/HARNESS A-REAR BUMPPER □○○—3724320

28 胎压检测线束总成 W/ H A-TPMS □○○—3724350

29 顶蓬线束总成 W/ H A-ROOF □○○—3724370

30 搭铁线束总成 W/ H A-GROUND □○○—3724390

31 前左轮速传感器线束总成

W/H A-FFRONT WHEEL SENSOR, LH □○○—3724420

32 前右轮速传感器线束总成

W/H A-FFRONT WHEEL SENSOR, RH □○○—3724430

33 后左轮速传感器线束总成

W/H A-REAR WHEEL SENSOR, LH □○○—3724450

34 后右轮速传感器线束总成

W/H A-REAR WHEEL SENSOR, RH □○○—3724460

35 左后门线束总成 W/H A-REAR DOOR, LH □○○—3724510

36 右后门线束总成 W/H A-REAR DOOR, RH □○○—3724520

37 除霜正极线束总成 W/H A-DEFROST POSITIVE □○○—3724530

38 除霜负极线束总成 W/H A-DEFROST GROUND □○○—3724540

39 前左制动蹄片线束总成 W/H A-FRONT EBV, LH □○○—3724620

40 前右制动蹄片线束总成 W/H A-FRONT EBV, RH □○○—3724630

41 后左制动蹄片线束总成 W/H A-REAR EBV, LH □○○—3724650

42 后右制动蹄片线束总成 W/H A-REAR EBV, RH □○○—3724660

43 空调线束总成 W/H A-AC □○○—3724710

44 天线线束总成 W/ H A-ANTENNA □○○—3724810

45 后背门转接线束总成 □○○—3724830

46 衣帽架线束总成 □○○—3724720

四、线束的几种基本走向

在线束的布置中，通常有H，L，E，R 型等多种布置形式。在ZGGC的车型中，部分线束的布置图如下：

S11



在s11 中，线束共分为：前舱线束总成、发动机线束总成、仪表线束总成、室内线束总成、门线束总成（四门不同）、电瓶负极线束总成、后除霜正极线束总成、后除霜负极线束总成。

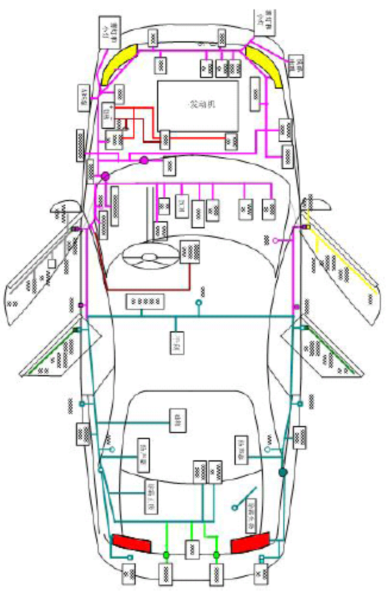

S12

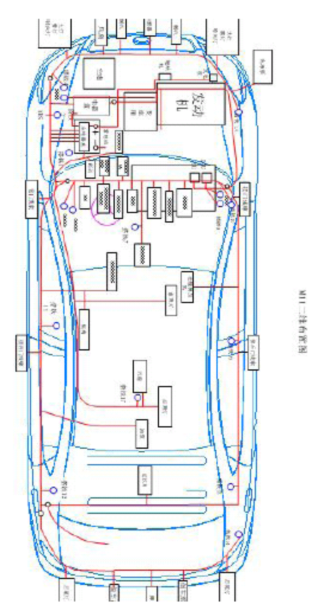

M11



M11 整车线束分为：前舱线束总成、仪表线束总成、室内线束总成、门线束总成、顶棚线束总成、动力总成线束总成、后行李箱线束总成

五、线束总体布置应考虑的问题和需要输入输出的文件

线束的总体布置应在整车的P2 阶段介入，需要的输入文件有：整车电器件的配置表、电器件的二维布置图、整车的外形图，及整车的布置结构，如动力总成的布置（横置、纵置，前置、后置等），左舵还是右舵等基本情况。了解整车电器件的功能属性，特殊要求（包括和其他件间的位置要求，和电器电子特性要求）。及整车的装配工艺。并根据以上的基本数据得出整车的高温区域，震动区域，及强电磁干扰区域

（如点火线圈、雨刮电机等），并将这些初步的结论运用到线束的总体布置中。在对以上所有的资料进行充分的分析以后，进行线束的总体布置。要求线束结

构简单、拆装方便。把主要的电器电子元件初步连接起来，并确定大概的线束划分方法。在方案设计阶段，我们至少需要做出两种以上的方案来进行分析评审。在方案形成以后，和总布置及车身部门讨论方案的可行性，确定车身能否做出线束需要的结构或形式来满足线束的要求。然后，再确定两种及以上的方案在进行分析评审，并确定主要方案和备选方案。

在此过程中，要充分考虑线束的走向，过孔，固定，及温度震动等，把所有可能出现的情况尽可能的在设计初期考虑周全，避免以后出现颠覆性错误。此阶段十分重要，需要和各相关部门及工程师充分讨论，明确输入输出信息。把以后所有可能的出现的重大问题解决完毕。
