    并联混合动力汽车的结构简图如图1所示。
    汽车的行驶动力由发动机、电动机-发电机通过机电耦合装置单独或联合提供。整车综合控制器、电机控制器、发动机控制器和蓄电池管理系统等通过通信线缆连接组成整车控制系统, 依据控制系统的状态信息以及驾驶员操控指令、车速等整车反馈信息, 由整车控制器实施既定的控制策略, 并输出指令到电机控制器, 实施电动机-发电机的电动(驱动汽车行驶)、发电(再生制动能量回收)控制; 输出指令到发动机控制器, 实施发动机的开关控制以及输出功率控制; 输出指令到蓄电池管理系统, 实施动力蓄电池组的充、放电能量管理。
    依据发动机、电动机-发电机的工作状态以及动力蓄电池组的充、放电状态, 并联混合动力汽车具有六种工作模式,见表1。

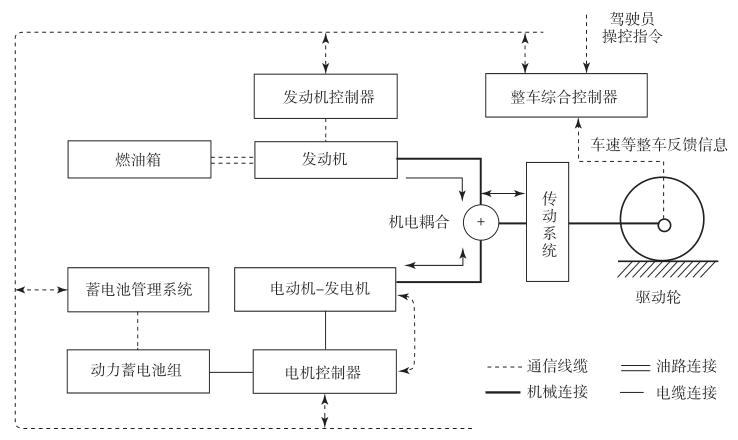

图1 并联混合动力汽车的结构简图

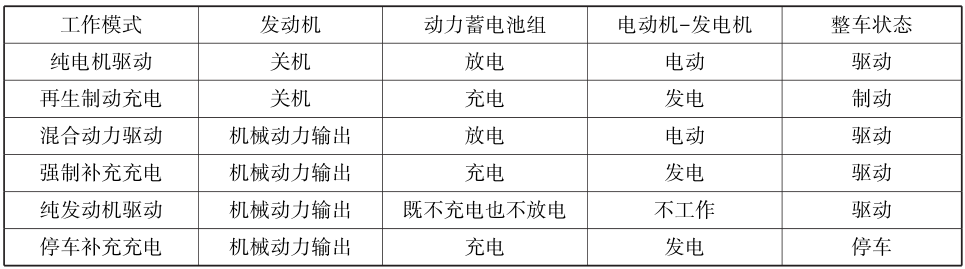

表1 并联混合动力汽车的工作模式
