效果图工程分析参考-车身

2017-05-20228作者：启飞汽车设计

下面以例子来详细说明对效果图进行比较详细的工程分析
效果图工程分析参考-车身

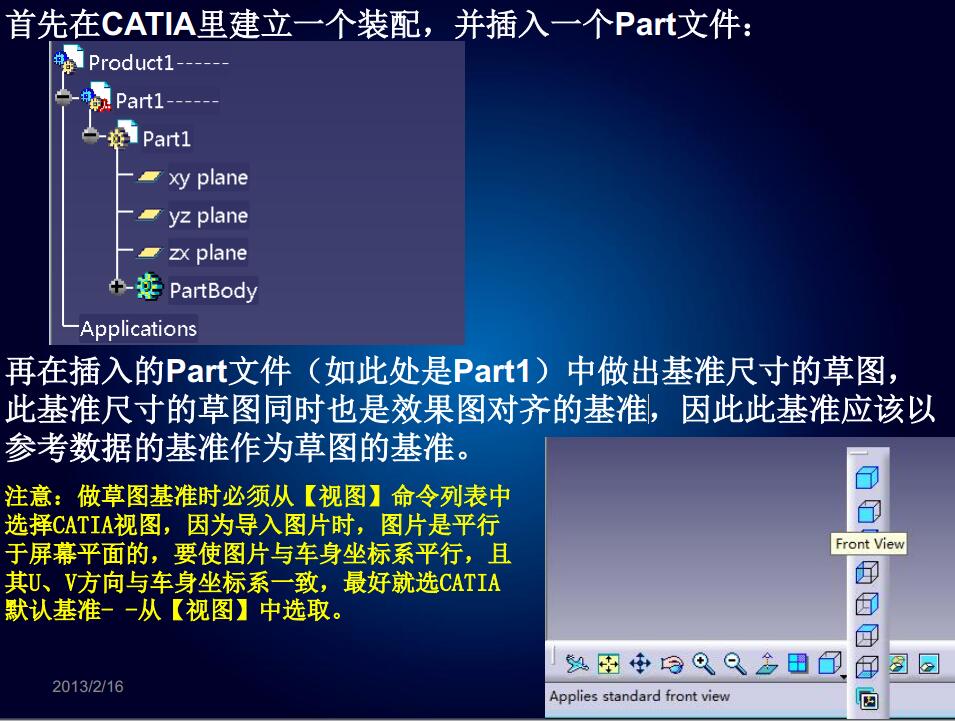

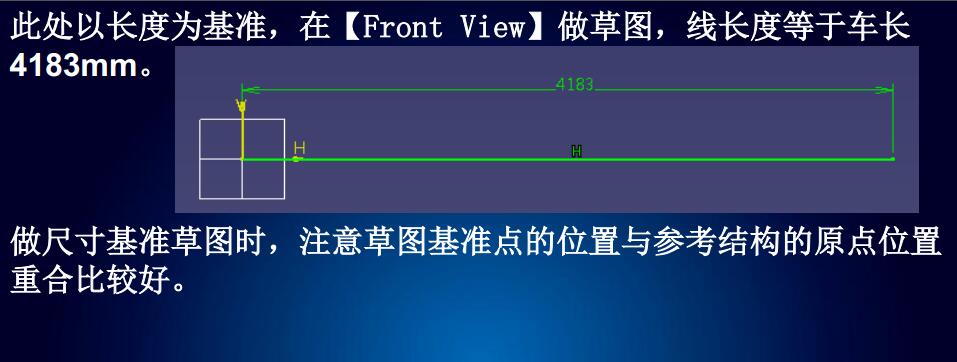

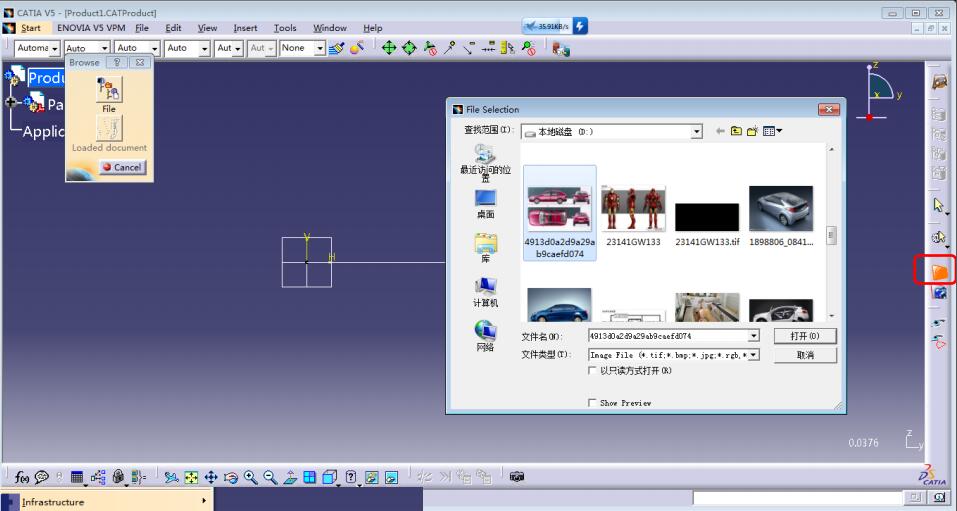

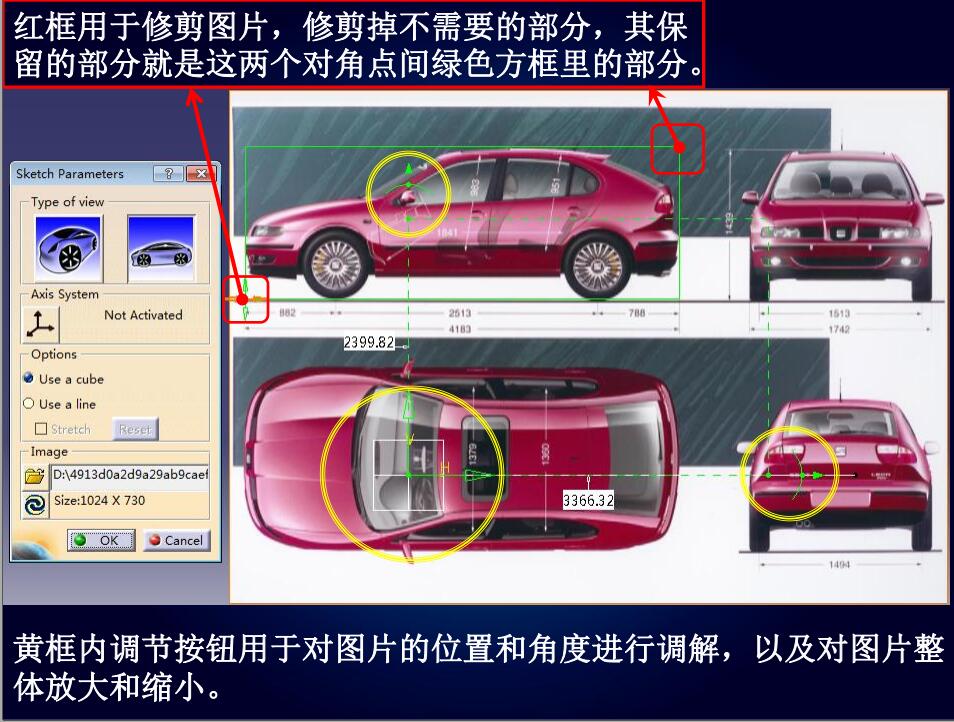

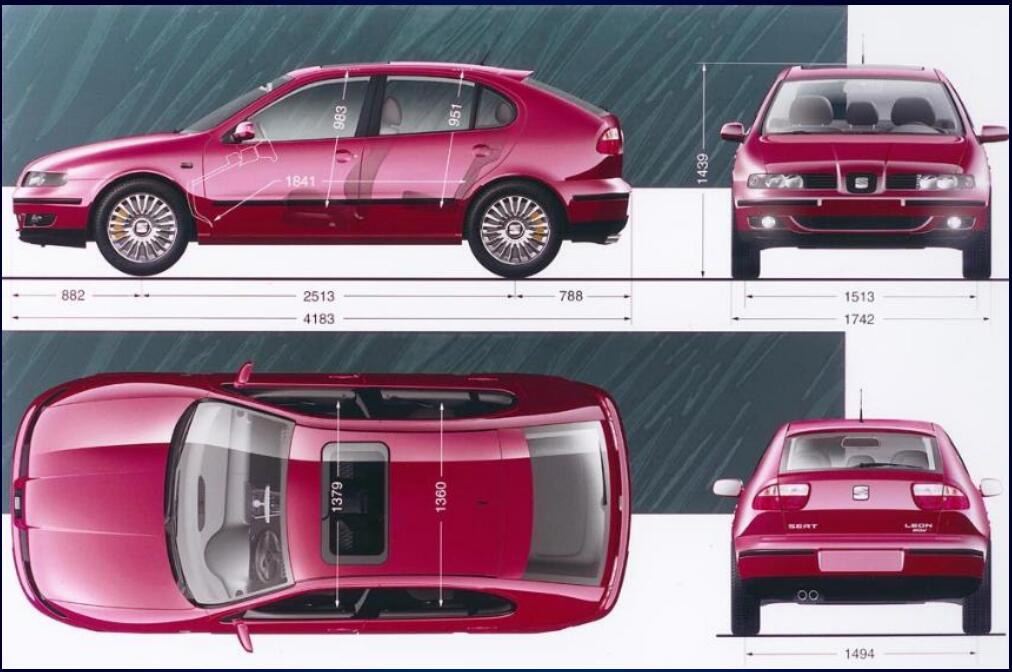

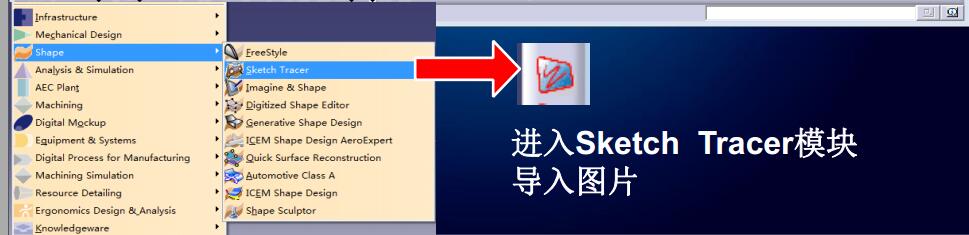

例如对上面的效果图进行工程可行性评估：首先确定车身长、宽、高的外形尺寸（本例为4138×1742×1439）一般以长或高作为尺寸基准，将效果图导入CATIA/UG,缩放到选定的基准尺寸（长度或高度），使之在CATIA中为1： 1的比例，再导入具体参考车数据，即可通过对比分析的方法来初步确定效果图的工程可行性。在导入效果图的操作中，其重点是： 1.效果图与参考结构如何坐标对齐； 2.基准尺寸的选定与确立。
效果图工程分析参考-车身
