车身钣金零件设计参考手册-孔径孔位R角设计参考标准翻边

2017-05-20231作者：启飞汽车设计

1、包边展开翻边长度
车身钣金零件设计参考手册-孔径孔位R角设计参考标准翻边

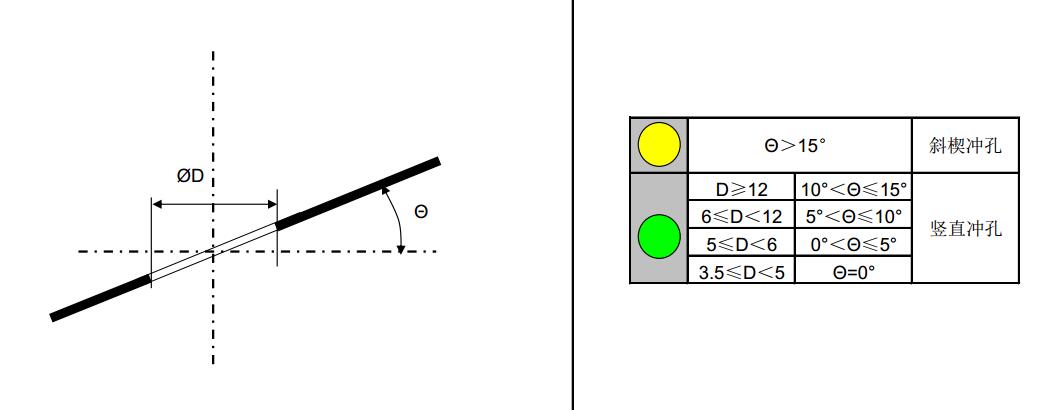

2、斜面孔的尺寸与角度

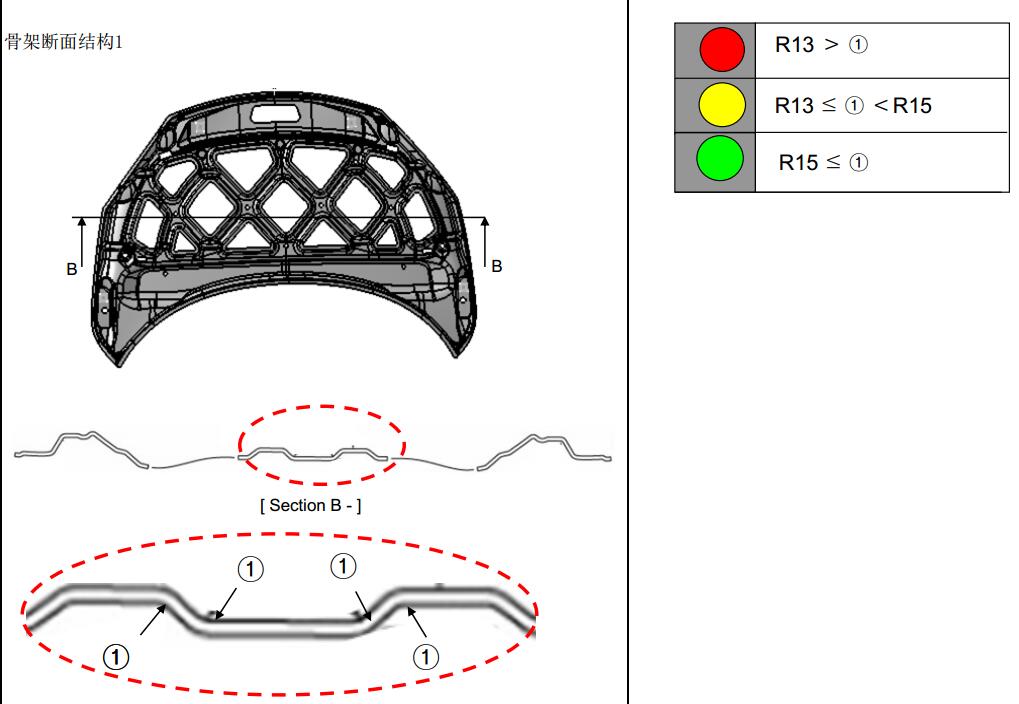

3、骨架断面结构1
车身钣金零件设计参考手册-孔径孔位R角设计参考标准翻边

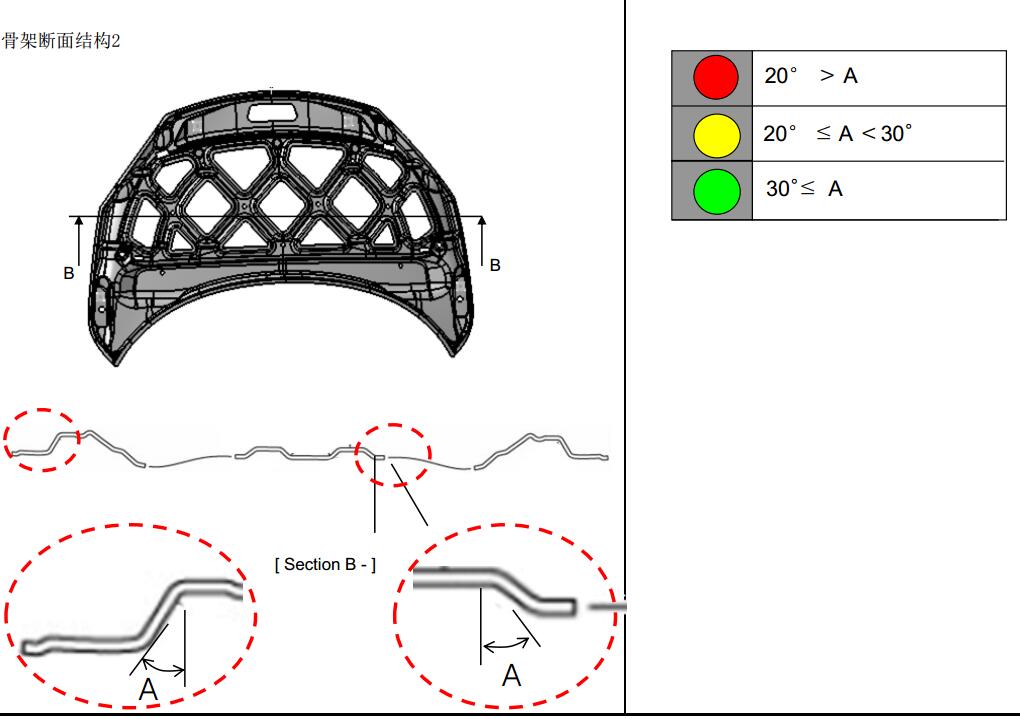

3、骨架断面结构2

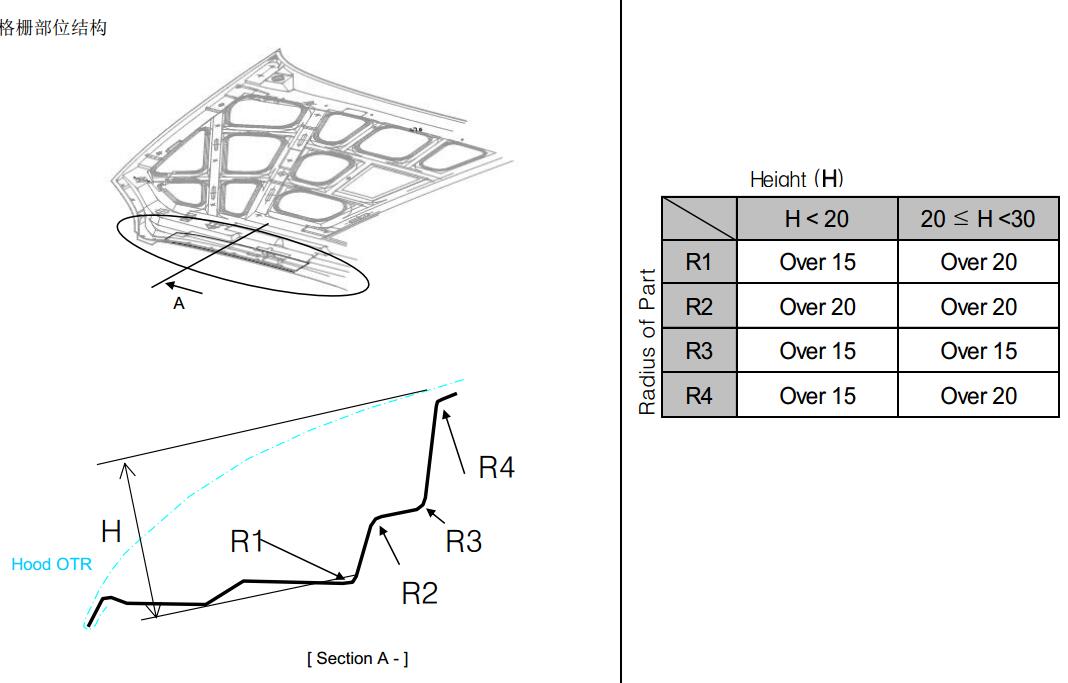

4、格栅部位结构

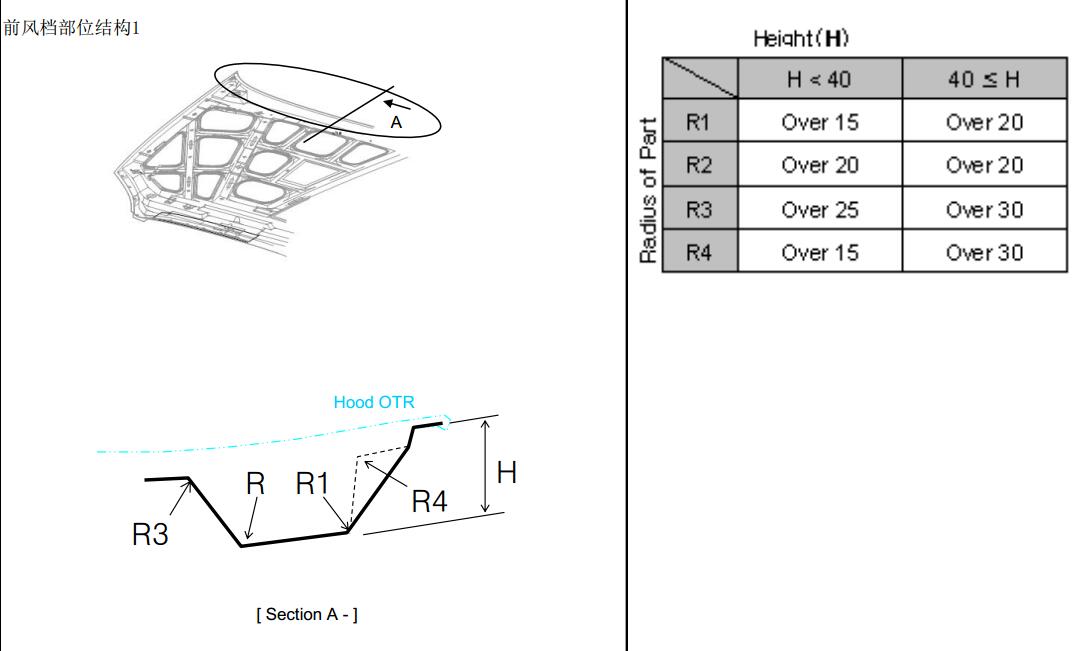

5、前风档部位结构1

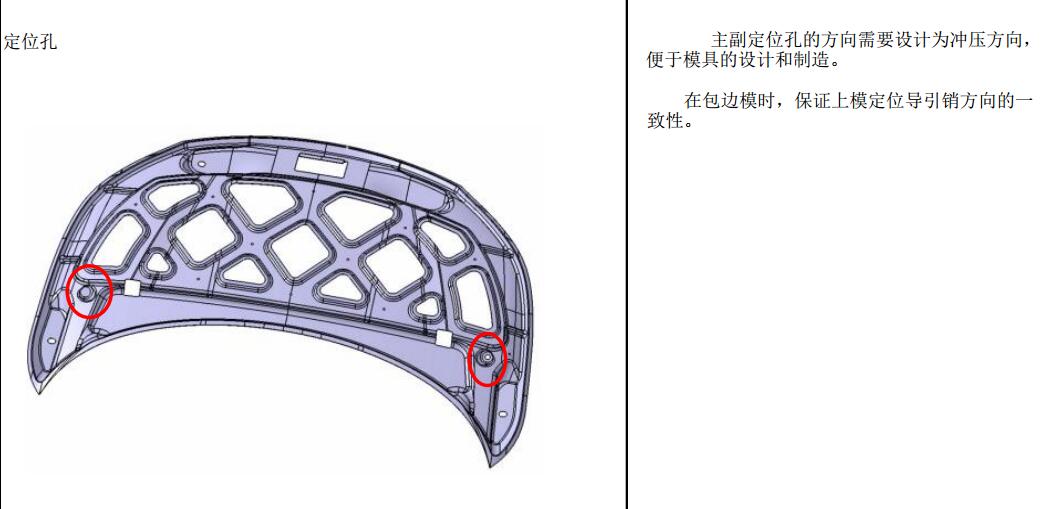

6、定位孔

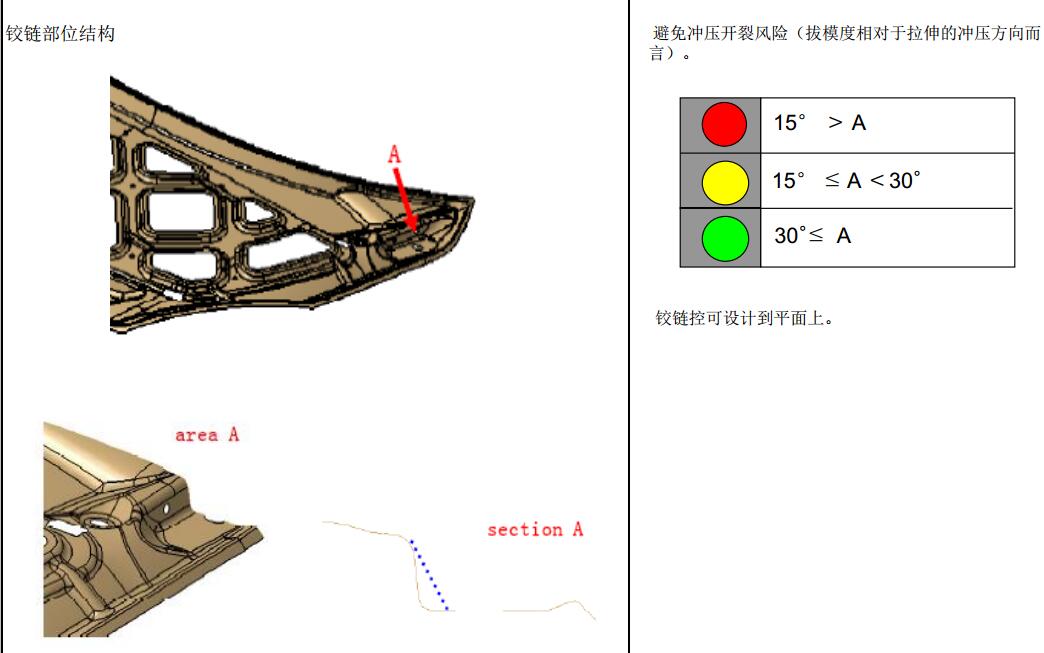

7、铰链部位结构
