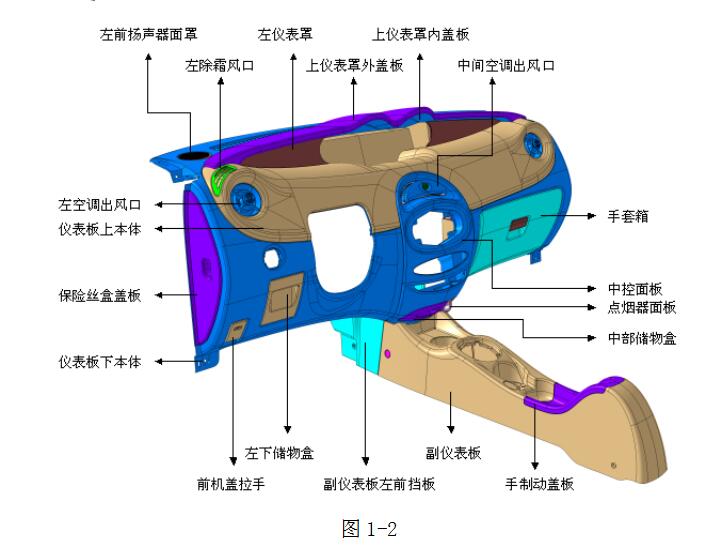

仪表板零件构成图

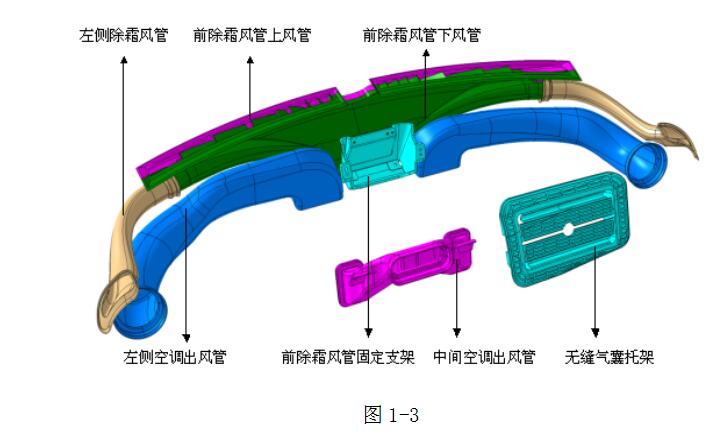

根据造型、加工工艺、装配方式和配置的不同，仪表板的零部件构成也会有很大差异。上图的仪表板为一种硬质注塑仪表板，因为造型有双色的要求，故将本体分成上、下两块；同时配置无缝气囊。

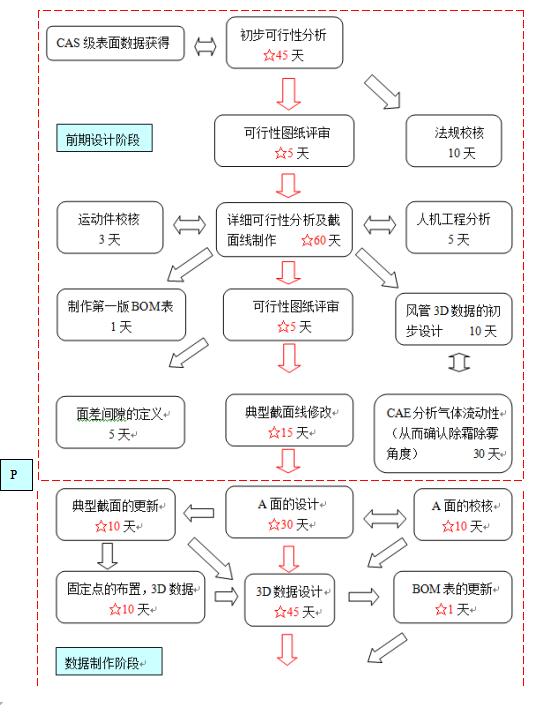

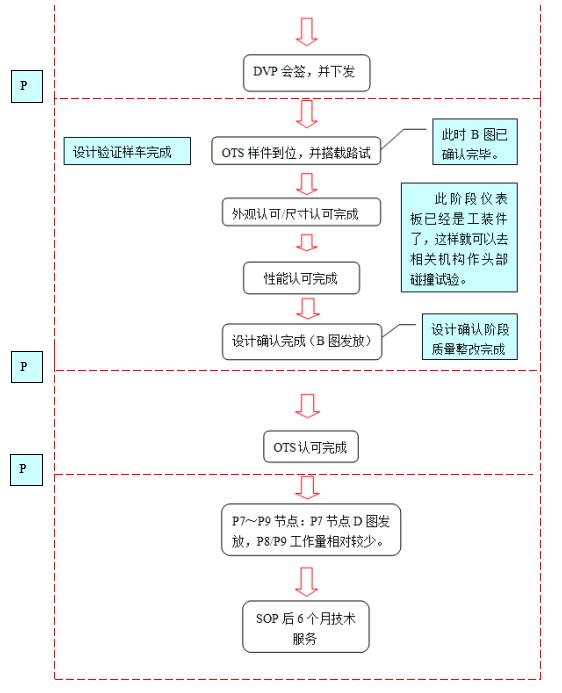

1.5仪表板的开发流程介绍


有效设计时间：即从CAS级表面数据获得到2D数据发放，约需315天（☆标示），上述流程时间以边界数据齐全为前提，且不包括因为造型修改等不确定因素而导致的时间后延。
快速成型件加工周期：45天
金属模具加工周期：  120天
