2017-04-02144作者：启飞汽车设计
车门承载系统设计规范主要考虑：
1、立柱的强度要求（结构、材料、厚度）
2、门上铰链安装面的强度要求（结构、材料、厚度）
3、CAE结果的分析（加载、应力值）
4、强度试验规范（四项车门加载考核试验）
车门密封系统设计规范主要考虑：
1、密封方式（单、双密封）
2、密封结构（不同断面间隙的密封方式）
3、密封断面的选择（CV9与ASTRA的对比）
4、材质硬度的控制（经验、试验）
车门限位系统设计规范主要考虑：
1、铰链、限位器结构的选择
2、铰链、限位器的法规要求
3、铰链、限位器的布置
4、装配工艺性

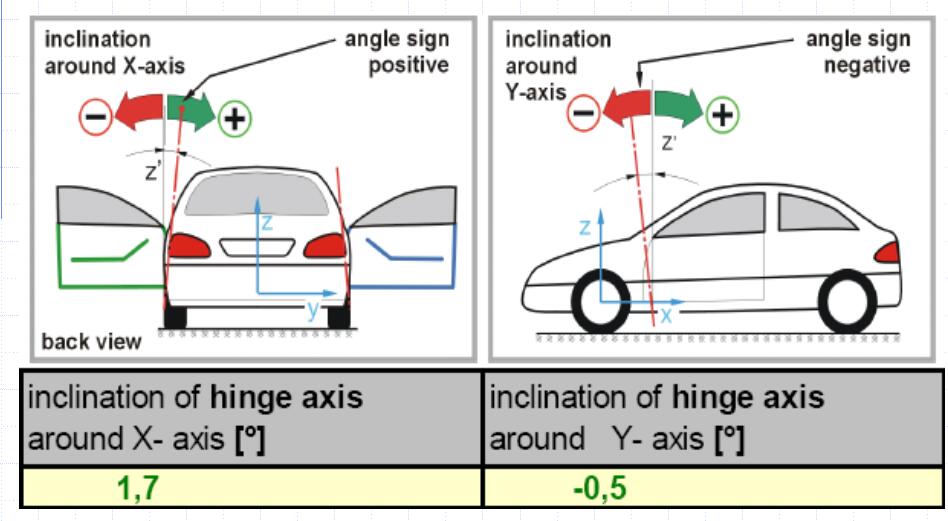

铰链的布置

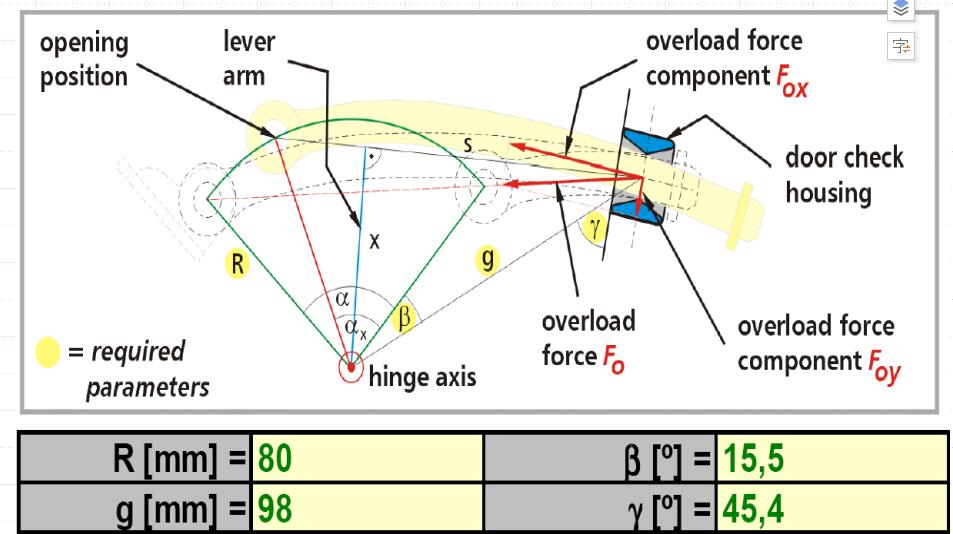

限位器的布置

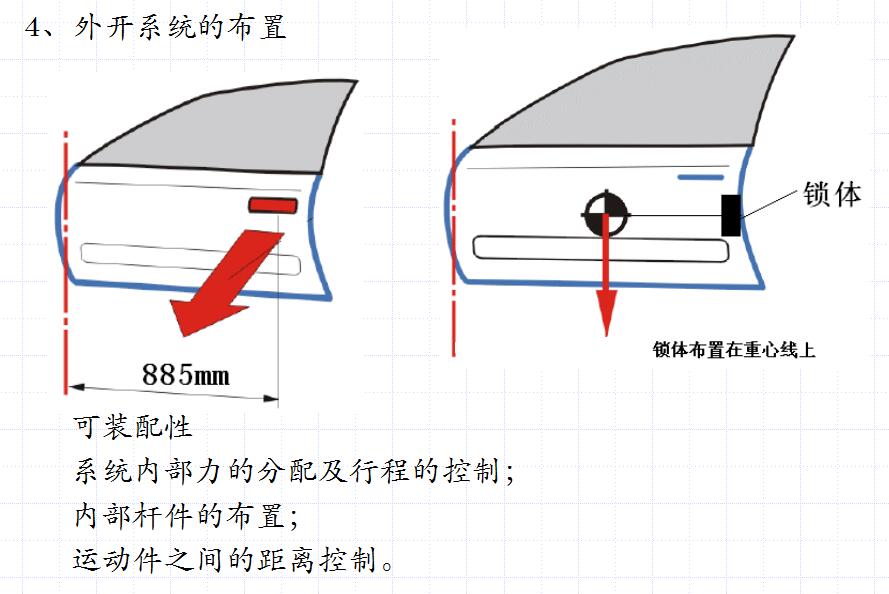

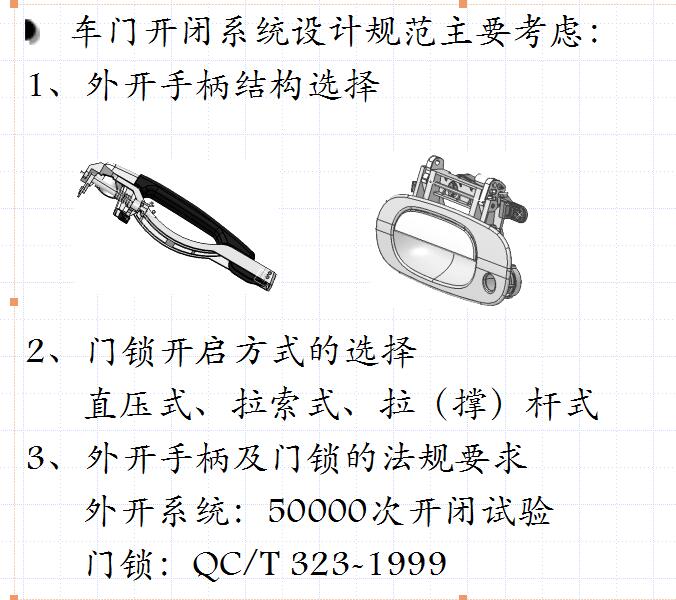

玻璃升降系统设计规范主要考虑：
一、玻璃升降器的选择（负载大小、玻璃形状、空间条件、导向型式）
二、对玻璃升降器的要求（平行度）
1、电机布置尽可能靠前端，减小关门时惯性力矩；
2、尽可能减小升降器运行阻力且在各工况下的稳定
3、施力点的确定，确保玻璃平稳上升/下降
4、空间干涉因素：门锁、防撞杆、加强板、钢丝绳、电机共振等
5、装配工艺性：总成装配、玻璃安装、电器接插件
6、手动升降器按照人机工程原理布置操作手柄位置，原则上与电机在同一位置，便于车门内蒙皮状态的统一。
三、相关环境条件
1、车门：边框、
2、玻璃：重量、形状、曲率、行程
3、玻璃导槽：截面、长度（行程）、接触面型式
4、密封条（含内外夹条）：截面、接触面型式
5、能源：与整车电器原理的配合一致性
四、运动干涉检查
1、运动包络检查
2、玻璃重心轨迹校核

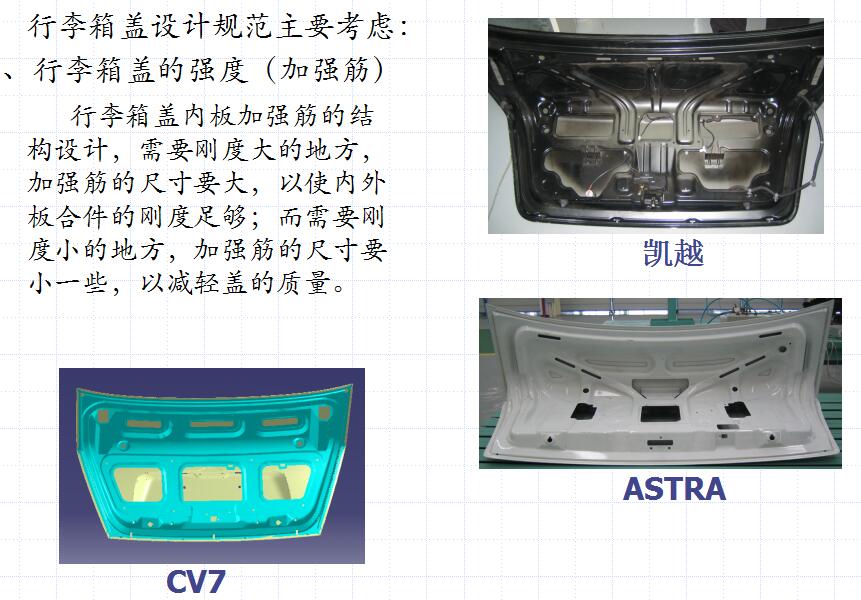

2、行李箱铰链的布置
1）首先根据车身与盖相配合部分的结构尺寸和形状，确定铰链机构的位置，一般希望左右两个铰链的跨距远些，使盖横向稳定。
2）根据机构所要求的盖运动轨迹（由关闭状态到最大开度时盖所扫过的轨迹），试定机构尺寸。
3）进行平衡计算。
4）作运动图，求出各种开度时的为平衡盖的重力矩M1，画出平衡弹簧的特性曲线，即可确定弹簧刚度C。
5）进行强度验算。
----输入条件分析
1、车型定位
2、造型输入面（外板面、玻璃面）
3、断面布置
4、黑盒子零件的布置
5、可行性分析
6、结构设计（强度、特征）
7、验证（试验、法规）
1、CM8中门设计
2、CM8前中门开闭系统CM8中门开闭系统设计.doc
3、CV9前后门承载系统
4、CV9前后门开闭系统
5、CV9背门承载系统车门设计流程附件.ppt
6、CV9车门限位器设计
7、CV7前后门开闭系统
8、CV7行李箱盖铰链系统
