2017-04-02297作者：启飞汽车设计
一、车门基本概念
二、车门基本规范（车门与试验、法规的结合）
三、车门设计基本流程（输入条件分析）
四、经典案例分析

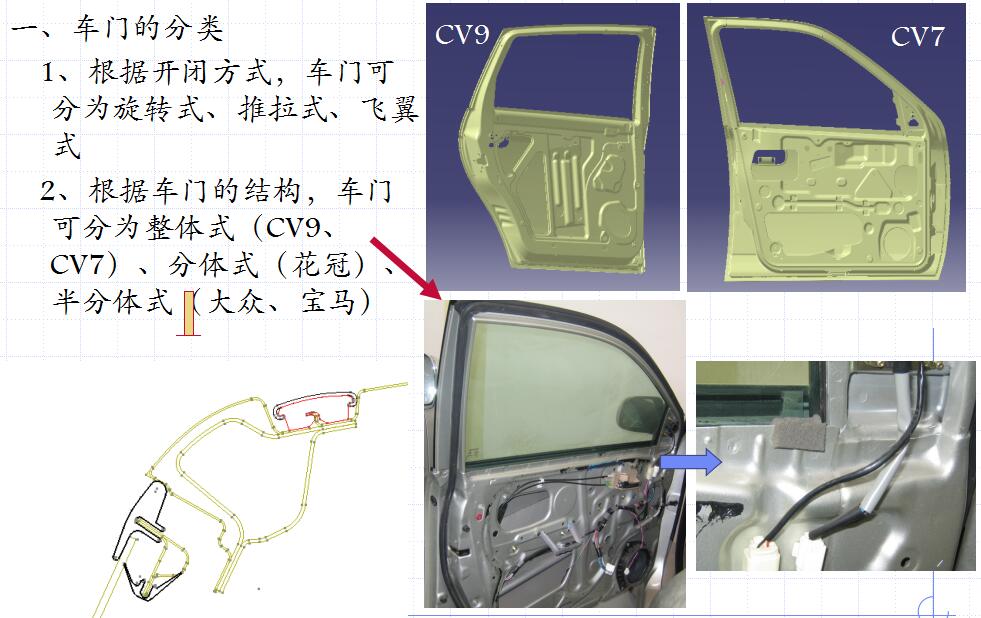

一、车门的分类
二、车门的基本要求
一、基本要求
1、主断面的控制（防止车门回弹、车门间隙）
2、密封方式的确定（双密封、单密封）
3、前后门的尺寸及开度（限制门的重量）
4、铰链及限位器的型式
5、内外开手柄的布置
6、玻璃升降器的布置
7、门锁的布置
8、三个运动可行性分析（限位系统、开闭系统、
玻璃升降系统）
二、试验要求
1、前后门（旋转门）：加力疲劳试验/完全开闭疲劳试验/门边上加 载疲劳试验/垂直加载疲劳试验

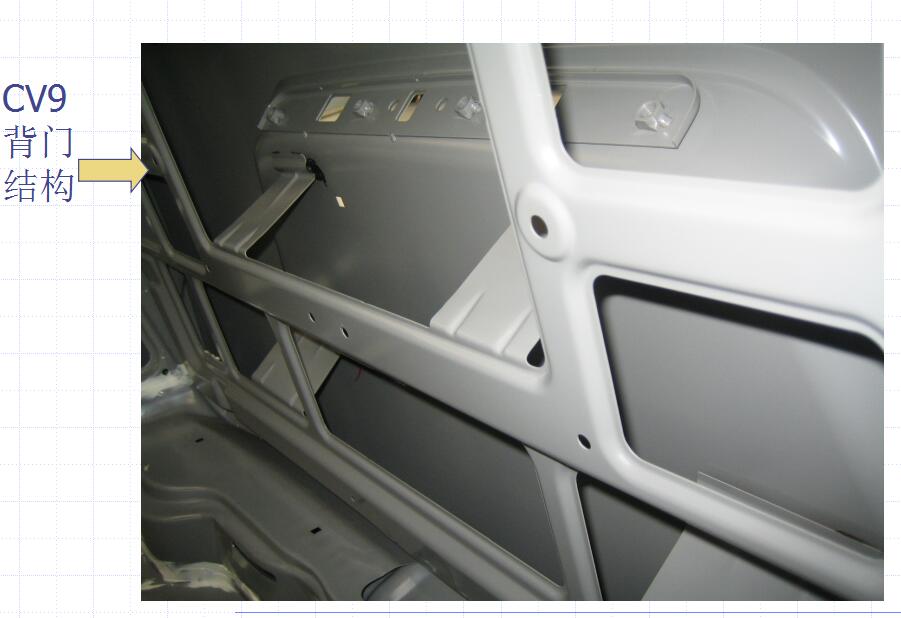

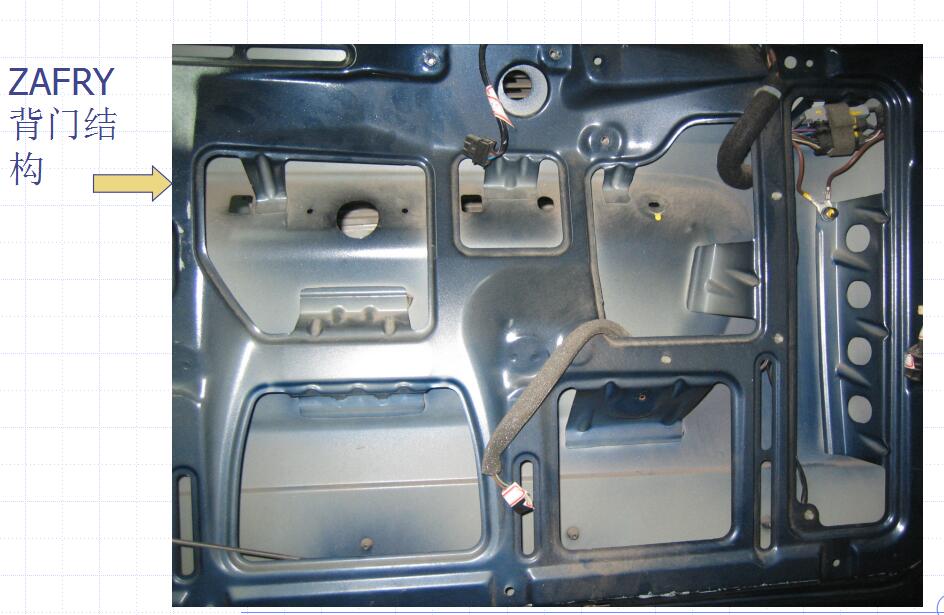

2、背门1.5万次加力开闭疲劳试验、 1.5万次完全开闭疲劳试验
3、行李箱盖1万次开闭疲劳试验（目前CV8执行标准）
1、车门内外蒙皮设计规范
2、车门承载系统设计规范
3、车门密封系统设计规范
4、车门开闭系统设计规范
5、车门限位系统设计规范
6、玻璃升降系统设计规范
7、行李箱盖设计规范
一、车门内外蒙皮（门体总成）的设计主要考虑：
1、外蒙皮A级面的控制
2、外蒙皮特征面的分析（手柄安装面、密封面）
3、外蒙皮扣合线的控制（扣前、扣后）
4、内蒙皮的结构布置（强度、MLP等）
5、门总成的强度
6、内外开手柄的装配
7、内饰板的装配
连更版01更多精彩在后面
