四.内饰板的结构


4.1 脱模斜度

       脱模斜度是为了便于产品从模具中脱出而设置的。具体数值视成品形状、成形材料的类别、模具结构、表面精度以及加工方法等会有所不同。在不影响产品品质的前提下﹐脱模斜度愈大愈好。


4.1.1 箱体与盖类（图1-1）




        当H≤50mm时，S/H=1/30~1/50；
        当50＜H≤100mm时，S/H≤1/60；

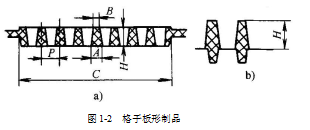

4.1.2 格子板形（图1-2）

       当格子的间距P≤4mm时，脱模斜度α=1/10P。格子C尺寸越大，脱模斜度越大。
       当格子高度H超过8mm，脱模斜度不能取太大值时，可采用图(b)的形式，使一部分进入动模一侧，从而使脱模斜度满足要求。

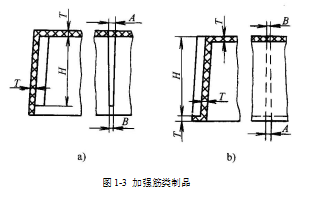

4.1.3 加强筋（图1-3）

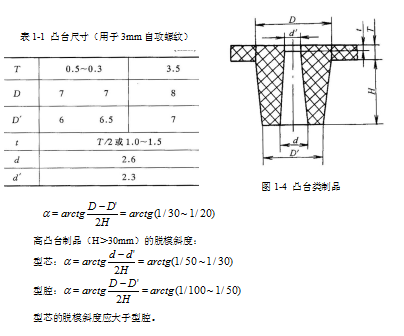

4.1.4 凸台（图1-4、表1-1）

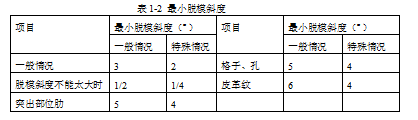

4.1.5 最小脱模斜度（表1-3）

       脱模斜度影响制品的脱出情况。如果脱模斜度很小，脱模阻力增大，顶出机构就会失去作用。在一般情况下，不能小于最小脱模斜度，以防止制品留模。


4.2 产品外形及肉厚

       产品外形尽量采用流线外形﹐避免突然的变化﹐以免在成形时因塑料在此处流动不顺引起气泡等缺陷；并且此处模具易产生磨损。
基本原则——均匀壁厚。即：充模、冷却收缩均匀，形状性好，尺寸精度高，生产率高。

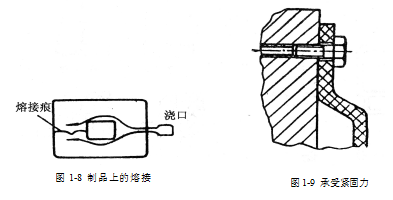

1.  在连接固紧处、嵌件埋入处和塑料熔体在孔窗的汇合（熔接痕）处，要具有足够的厚度。




2.  制品上相邻壁厚差的关系(薄壁：厚壁)为：
热固性塑料：压制1：3，挤塑1：5；
热塑性塑料：注塑1：1.5(2)

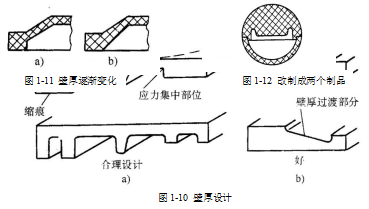

3.  当无法避免不均匀的壁厚时，制品壁厚设计可采用逐步过渡的形式（图1-10，图1-11），或者改制成两个制品然后再装配为一个制品（图1-12）等方法。

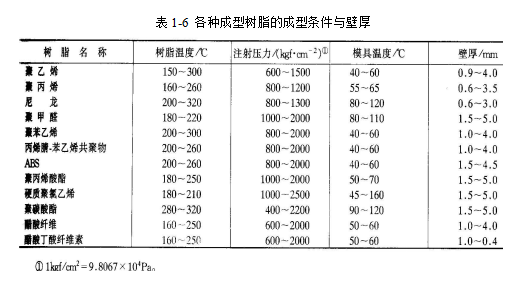

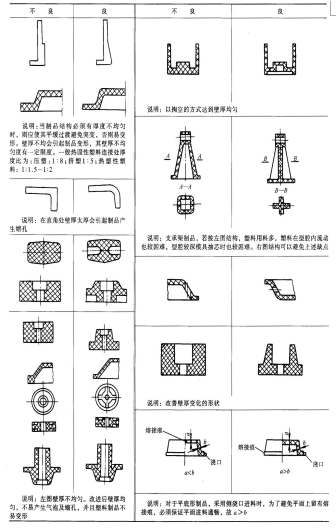

制品壁厚的设计可参照表1-4~表1-9。













4.3 加强筋，凸台，圆角

4.3.1 加强筋

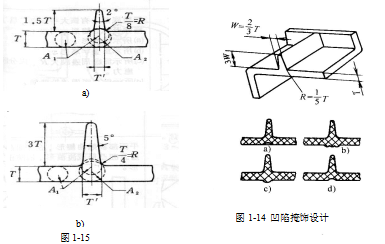

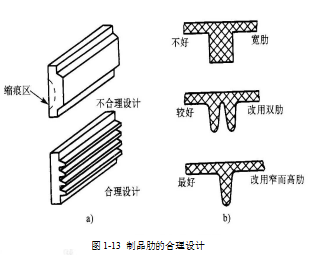

(1) 用高度较低、数量稍多的筋代替高度较高的单一加强筋，避免厚筋底冷却收缩时产生表面凹陷（图1-13）。当筋的背面出现凹陷影响美观时，可采用图1-14所示的装饰结构予以遮掩。





（2）.肋根部厚度T’约为(0.5~0.7)T








(3) 筋的布置方向最好与熔料的充填方向一致（见表1-9中示例）。
(4) 筋的根部用圆弧过渡，以避免外力作用时产生应力集中而破坏。但根部圆角半径过大则会出现凹陷。
(5)一般不在筋上安置任何零件。

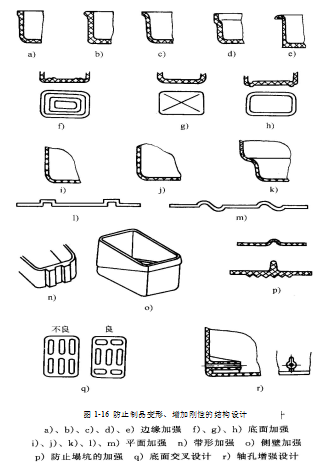

(6)加强筋在防止制品变形、增加制品刚性方面的应用如图1-16所示。

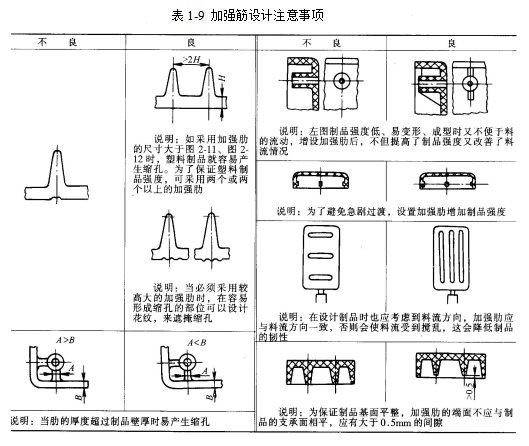

(7)加强筋设计注意的问题参见表1-9。





4.3.2 凸台

1.  BOSS的长度一般不超过本身直径的两倍﹐否则必须加加强肋。(长度太长时会引起气孔﹐烧焦﹐充填不足等)

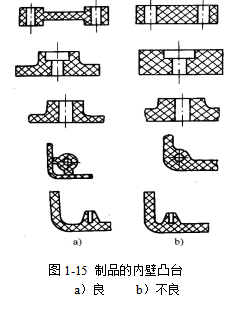

2. BOSS的位置不能太接近转角或侧壁，如图1-15最后一组凸台。
3.  BOSS的形状以圆形为主﹐设计在底部时取3个 (其它形状则加工不易﹐且流动性也不好)。
4. BOSS周围可用除去部分肉厚来防收缩下陷，如图1-16。
5. 考虑壁厚的均匀时，可以巧妙利用凸台来达到减厚目的。










4.3.3 圆角

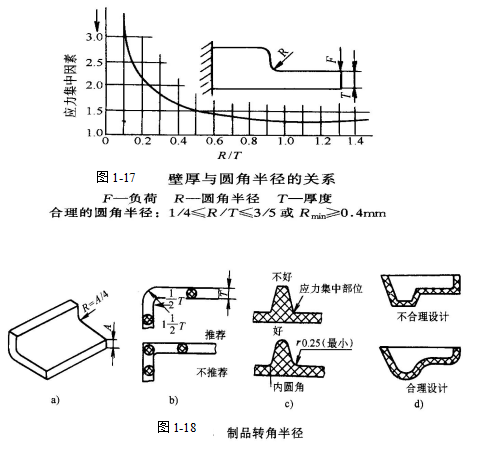

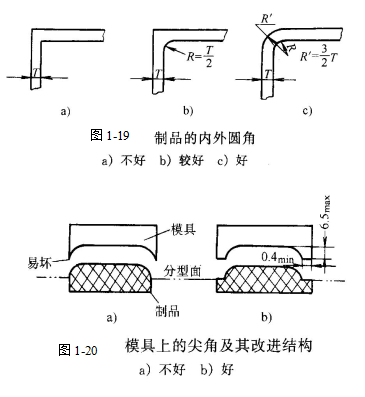

制品的两相交平面之间尽可能以圆弧过渡，避免因锐角而造成应力集中等弊病（参见图1-17~图1-20）。制品圆角的作用有：
(1) 分散载荷，增强及充分发挥制品的机械强度。
(2) 改善塑料熔体的流动性，便于充满与脱模，消除壁部转折处的凹陷等缺陷。
(3) 便于模具的机械加工和热处理，从而提高模具的使用寿命。






---
