一、车门内饰板总成各部件设计要求

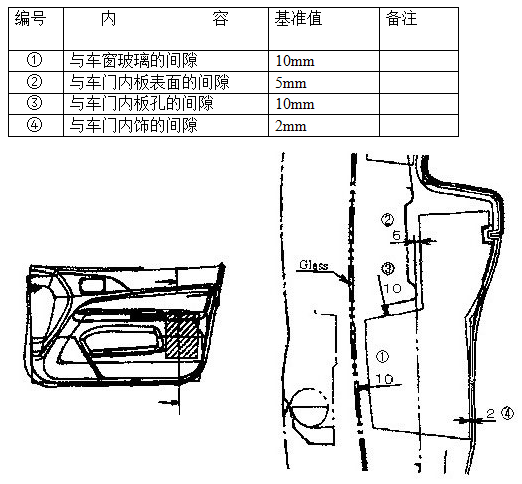

1、吸能块设计要求

此件根据法规要求而设计（法规需要），多采用热熔胶与门板本粘接，一般情况下为EPP、PP发泡，发泡倍数协商；以下是其设计与周边配合要求：


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

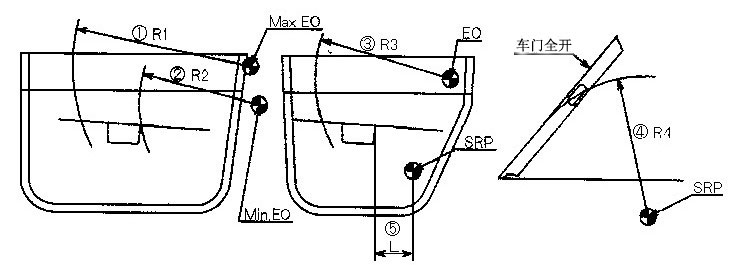

2、内开扳手框的设计要求

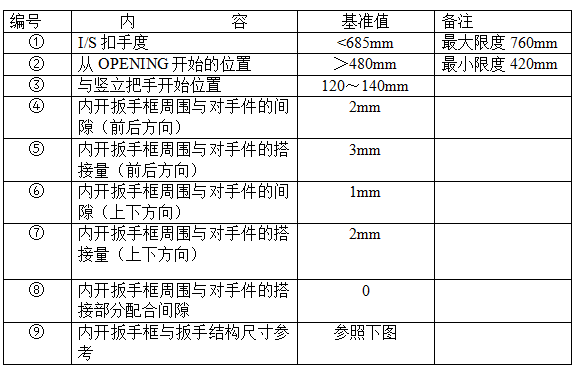

内开扳手框，是一个覆盖于门板上、套在内开扳手的装饰件，多采用ABS材料加工；它在门板总成上的位置随内开扳手而确定，一般采用螺钉联接及卡挂在内开扳手座上两种方式固定（均需要设计相的卡挂结构与门板本体固定），下表是其设计的边界要求：
汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】　
汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】
3、摇窗机手柄设计要求

摇窗机手柄总长度一般设计为120mm左右，多数情况下借用参考车件，需配合升降玻璃扭矩校核；下表是其设计的边界要求：

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】



汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】



汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

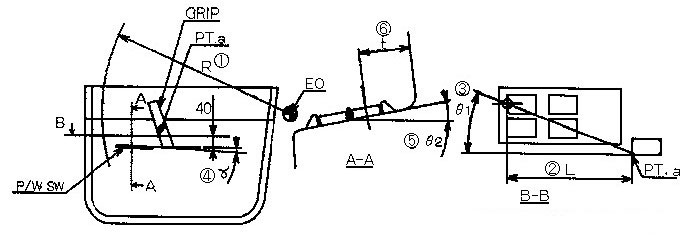

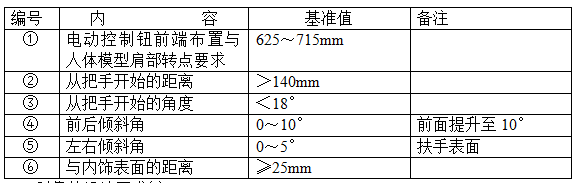

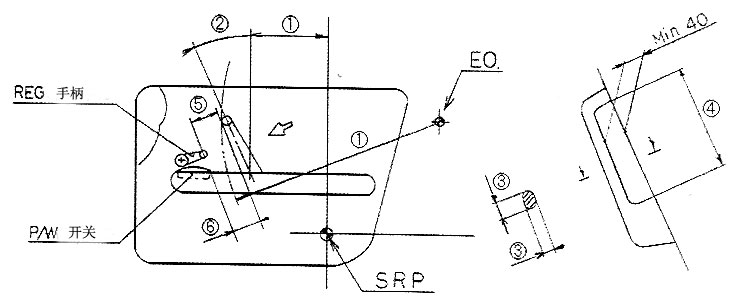

4、电动控制钮的布置设计要求

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】



汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

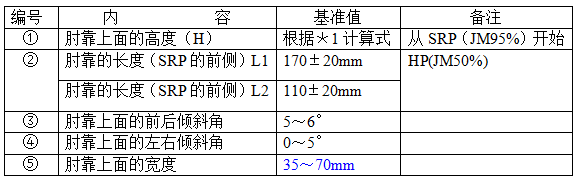

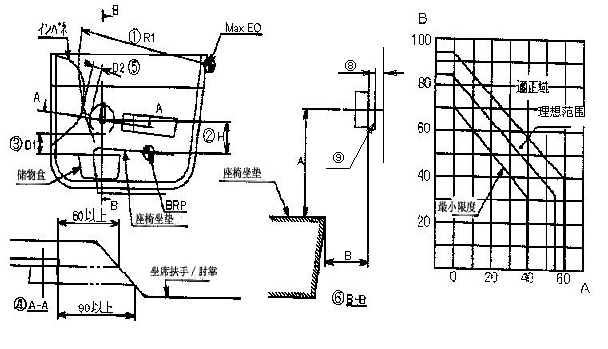

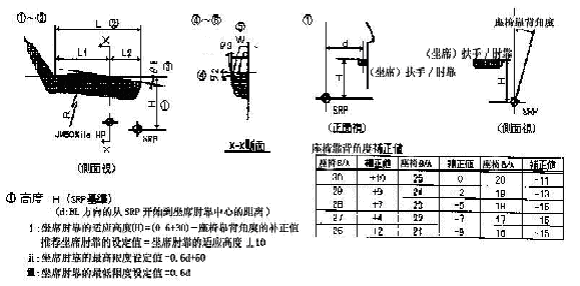

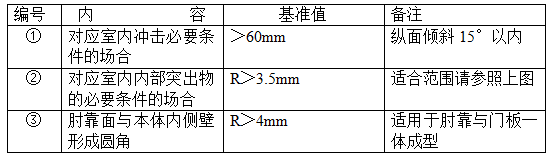

5、肘靠的设计要求⑴

    肘靠也叫扶手，分独立加工和与门板本体一体加工两种方式，独立加工件分纯注塑、覆表皮或面料（低压注塑或包覆）、塘塑、聚胺脂发泡等类型；与门板一体成型多采用压制和低压注塑两种成型方式，这两种均需要覆面料或表皮，同时需在肘靠处表皮下增加泡沫垫或成型软垫。

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

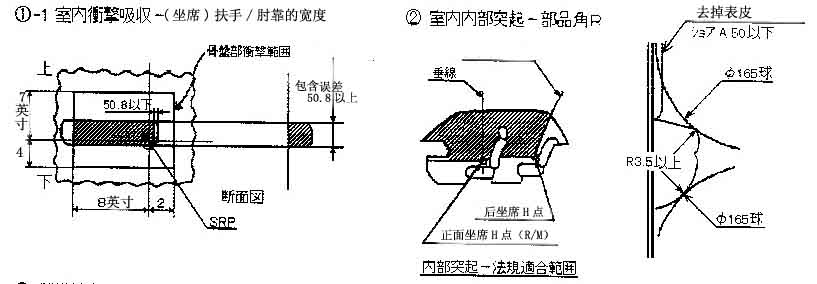

6、肘靠的设计要求⑵
汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

7、扬声器网格的设计要求

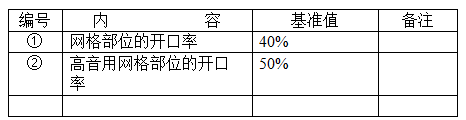

扬声器网格在成型加工中易出现熔接不良现象，所以在模具上需设计排气结构。


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】



汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

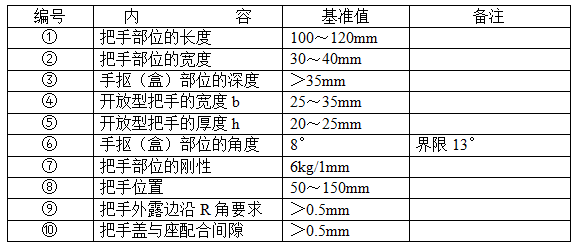

8、开关门水平把手的设计要求
开放型把手需考虑产品分型线造成的手感不良，

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

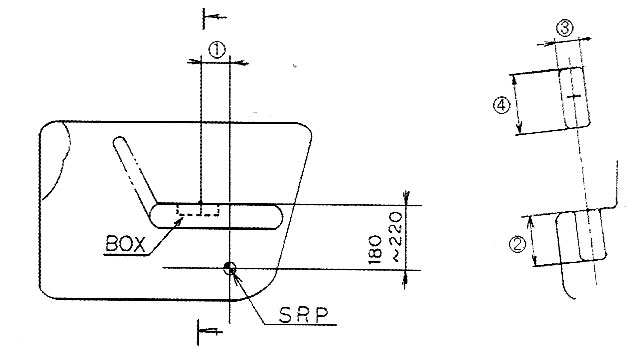

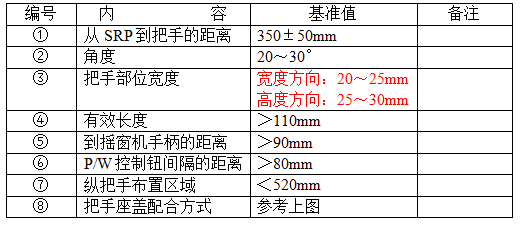

9、纵把手的设计要求


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】

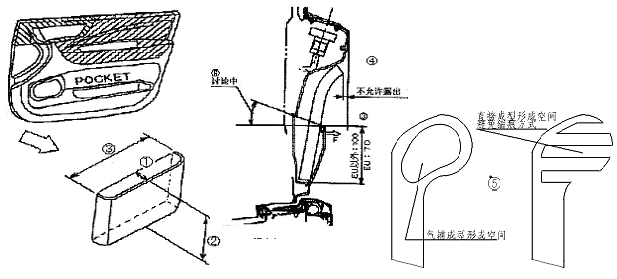

10、储物盒的设计要求

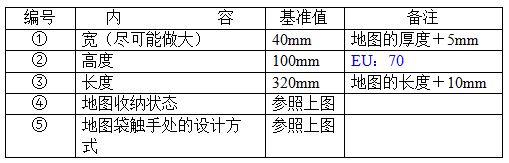

此件设计需与本体配合进行，需考虑与本体的联结方式参考上图此件，同时也要考虑其特殊性造成的缩痕，可根据档次要求设计触手处加工方式，设计条形筋或气辅成型。

汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】


汽车内饰之----一车门内饰板组成及各部件设计要求【启飞专业知识系统分享-车门内饰板设计规范01】
