汽车工程之----一前门护板位置结构设计【启飞专业知识系统分享-前门护板设计08】

2018-02-2789作者：启飞汽车设计

1.1 结构设计

根据设计构想来介绍前门护板的结构设计，重点介绍几个关键点结构设计。

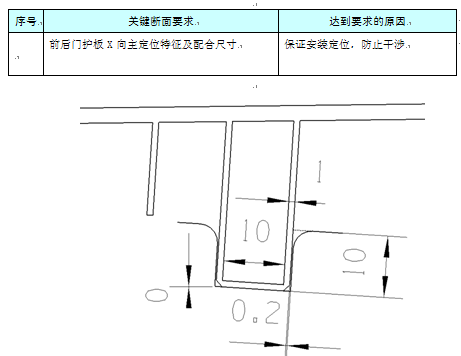

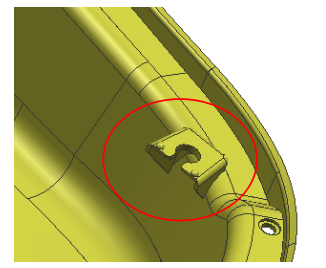

1.1.1 门护板的X方向定位结构

X向定位结构参数

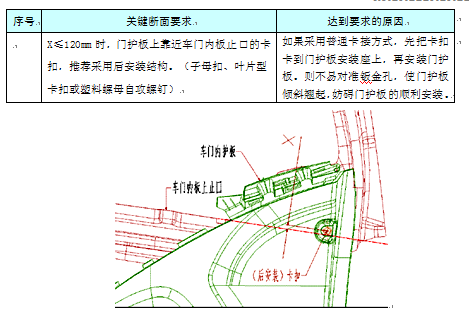

1.1.2 明装卡扣的采用条件

G08门护板采用了一个明装卡扣（后安装子母卡扣）

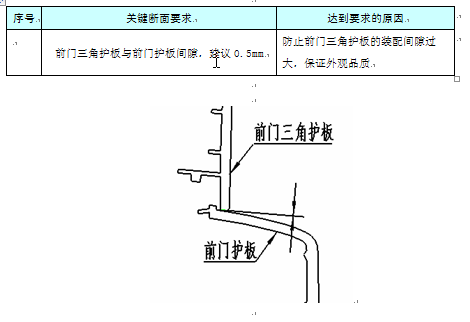

1.1.3 门护板与三角装饰板的间隙

G08门护板与三角装饰板的间隙定义

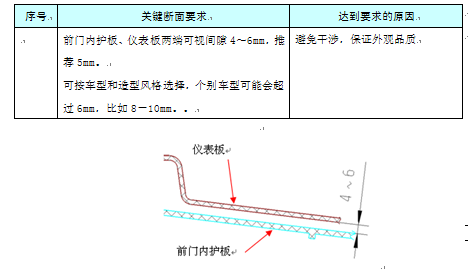

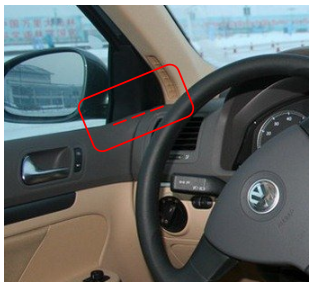

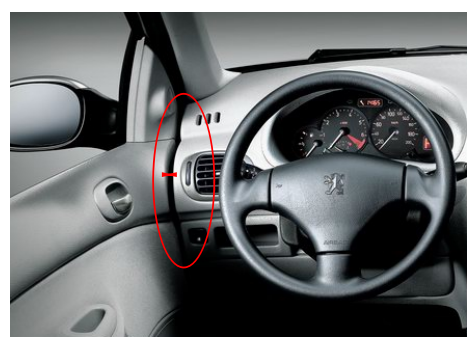

1.1.4 门护板与仪表板的间隙

门护板与仪表板间隙定义

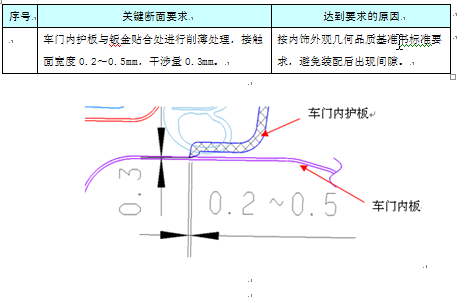

1.1.5 门护板边缘与钣金的干涉量

门护板边缘与车门内板位置关系的几何参数标准

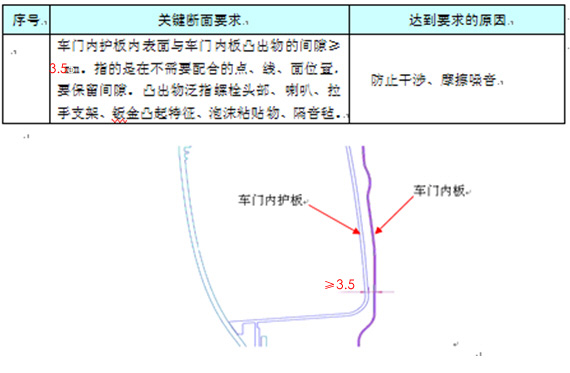

1.1.6 门护板与钣金、螺栓头部、线束等的最小间隙要求

门护板与车门内板最小间隙的标准要求

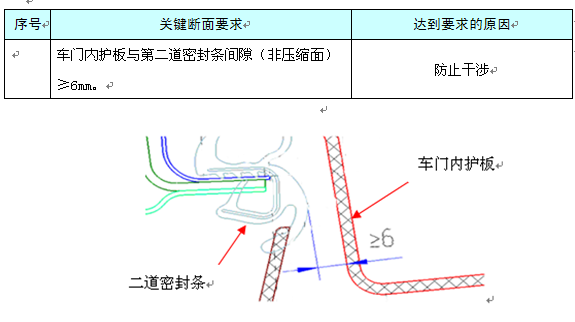

1.1.7 门护板与密封条的最小运动间隙

门护板与密封条最小（运动）间隙的标准要求

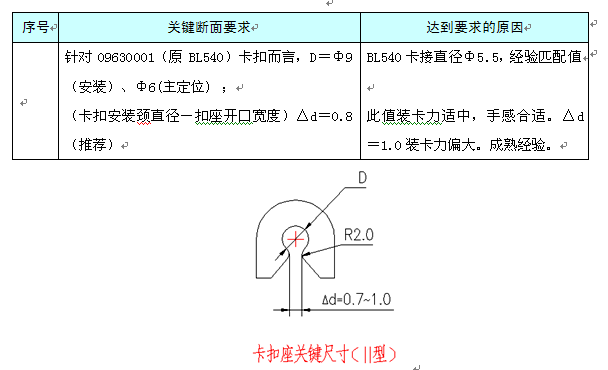

1.1.8 BL540卡扣座的尺寸标准

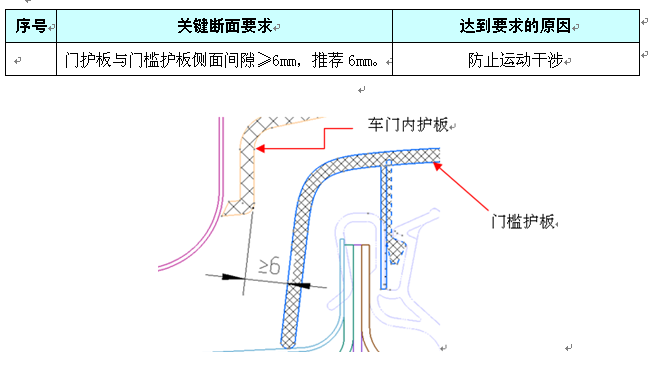

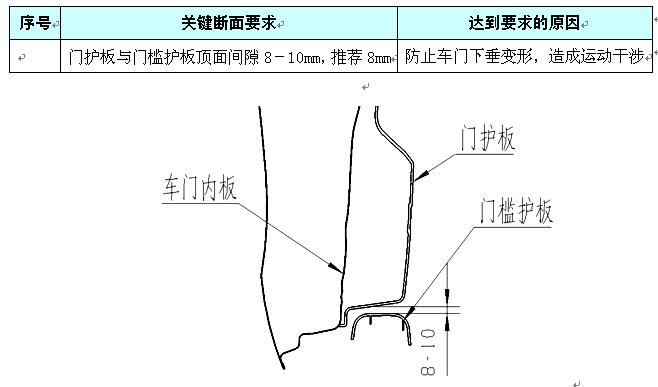

1.1.9 门护板与门槛护板

门护板卡扣座的几何尺寸设计标准

1.1.1 DMU装配校核

门护板的DMU需要做总成的安装分析以及可维修性校核

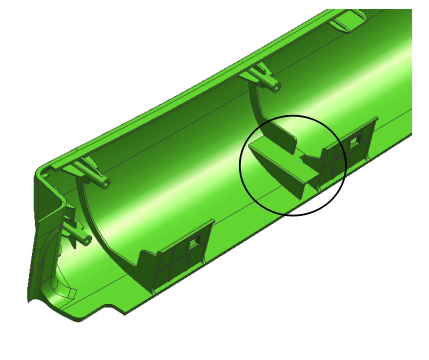

1.1.2 轻量化

在保证门护板总成刚度和强度的情况下，对芯部空设计，避免双层设计，减轻自重，如图所示。
