一、CAE是什么？



计算机辅助工程，指用计算机辅助求解分析复杂工程和产品的结构力学性能，以及优化结构性能等。

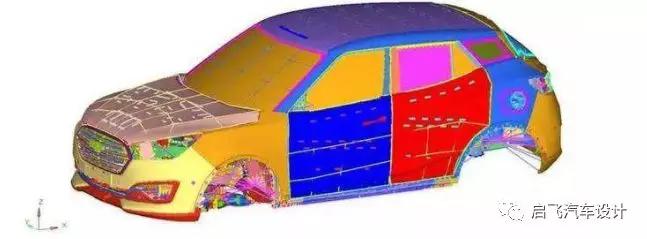

核心思想是结构的离散化，即将实际结构离散为有限数目的规则单元组合体，实际结构的物理性能可以通过对离散体进行分析，得出满足工程精度的近似结果来替代对实际结构的分析，这样可以解决很多实际工程需要解决而理论分析又无法解决的复杂问题。



其基本过程是将一个形状复杂的连续体的求解区域分解为有限的形状简单的子区域，即将一个连续体简化为由有限个单元组合的等效组合体；通过将连续体离散化，把求解连续体的场变量（应力、位移、压力和温度等）问题简化为求解有限的单元节点上的场变量值。此时得到的基本方程是一个代数方程组，而不是原来描述真实连续体场变量的微分方程组。求解后得到近似的数值解，其近似程度取决于所采用的单元类型、数量以及对单元的插值函数。

计算机辅助工程

用虚拟机算的方式；

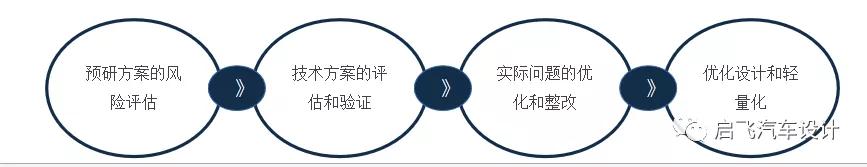

对预案进行风险评估、对技术方案进行验证计算、对暴露的问题进行计算和优化的手段；

通过计算，提供更好的设计、更优的结构。





1. 用虚拟机算的方式；

2. 对预案进行风险评估、对技术方案进行验证计算、对暴露的问题进行计算和优化的手段；

3. 通过计算，提供更好的设计、更优的结构。

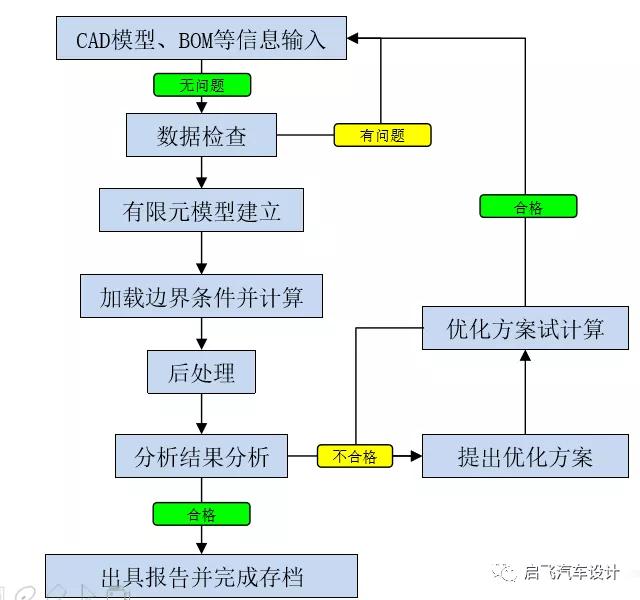

二、CAE分析的流程是什么？





CAD模型、BOM的准确性直接影响后期的效率和分析效率，拿到输入后，检查无误才开始工作；

有限元建模过程是纯体力任务，所以现在是有一种职业叫做“CAE前处理工程师”；

边界条件加载目前各大公司基本上都基于二次开发或者Include文件固化下来了，为了避免失误；

优化方案的出具是整个分析流程中最具有技术性和挑战性的部分，也是最能够体现工程师能力的部分，这个部分的工作永远不可能被电脑替代掉；

CAE工程师提供的优化方案只是概念，付诸工程化后，会有何种各样的制约导致最终的工程数据与最初提出的方案有所差异。所以CAE工程师和CAD工程的沟通，以及对工程数据的验证计算过程，非常重要。







CAD模型、BOM的准确性直接影响后期的效率和分析效率，拿到输入后，检查无误才开始工作；

有限元建模过程是纯体力任务，所以现在是有一种职业叫做“CAE前处理工程师”；

边界条件加载目前各大公司基本上都基于二次开发或者Include文件固化下来了，为了避免失误；

优化方案的出具是整个分析流程中最具有技术性和挑战性的部分，也是最能够体现工程师能力的部分，这个部分的工作永远不可能被电脑替代掉；

CAE工程师提供的优化方案只是概念，付诸工程化后，会有何种各样的制约导致最终的工程数据与最初提出的方案有所差异。所以CAE工程师和CAD工程的沟通，以及对工程数据的验证计算过程，非常重要。

三、初入CAE行业，职业规划应该是什么样的？



0-1年，软件操作

CAE前处理工具、求解工具、后处理工具达到精通水平；

office工具达到熟练程度；

CATIA等CAD工具达到熟悉程度，常用的功能会用即可



2-3年，题海战术

进入实战阶段，通过大量分析任务的实际操作，迅速积累经验。

3-5年，独立完成分析任务

独立承担分析任务；

有自己独立的观点和想法，可以提出对项目有积极意义的建议；

建立起自己在团队中的信誉



5-8年，指导团队

精通自己的专业，了解其他专业，可以统筹管理和协调不同CAE领域的工作；

对车型结构，关重位置有清晰的了解；

可以独立对团队提供的优化方案等资料进行评审

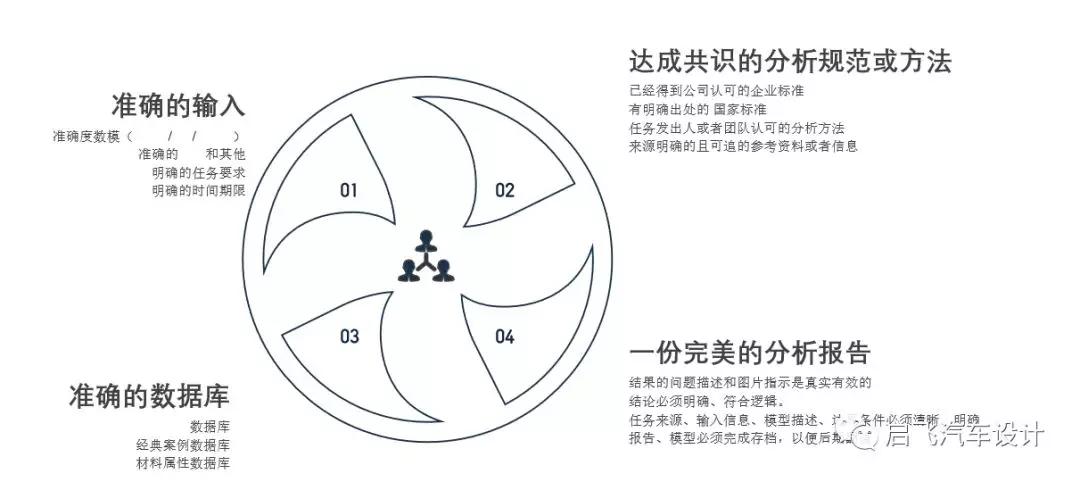

四、做一个分析任务，应该有哪些注意事项？

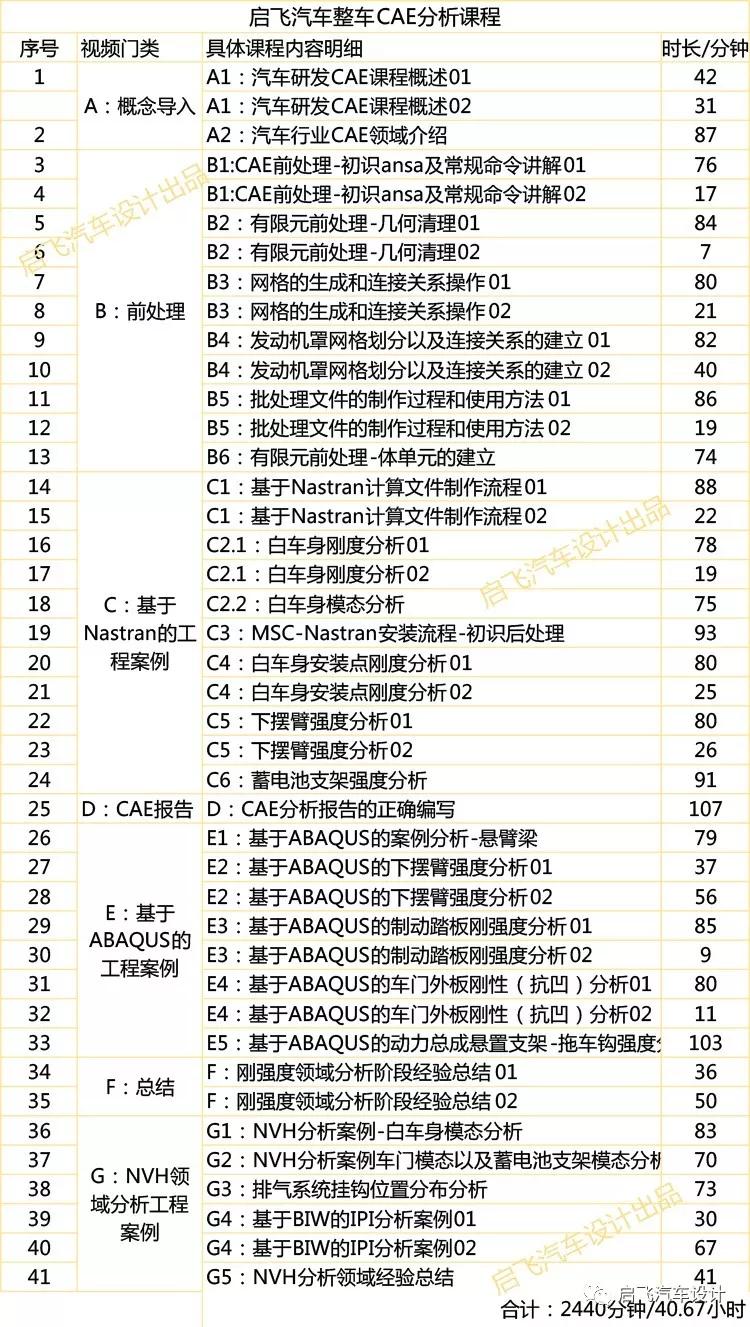

更多汽车CAE实战视频教程，加启飞汽车设计微信qifei2049获取。
