目 录
一.概述 - 1 -
1.顶盖系统定义 - 1 -
2.顶盖系统结构及特点 - 3 -
二.顶盖系统设计条件 - 4 -
1．Class-A数字模型 - 4 -
2．车身主断面 - 4 -
3．参考样车 - 10 -
4．相关的技术条件和法规要求： - 10 -
三.顶盖系统设计思路 - 11 -
3.1 顶盖 - 12 -
3.2  顶梁部分结构 - 16 -
3.2.1顶盖前横梁 - 16 -
3.2.2顶盖后横梁 - 17 -
3.2.3顶梁 - 18 -
3.2.4行李支架 - 19 -
3.2.5天窗安装支架 - 19 -
四.设计要点及注意事项 - 19 -
4.1筋条 - 19 -
4.2尾部冲压负角 - 19-
4.3铰链安装凸台 - 19 -
4.4密封角度 - 20 -
4.5其他注意事项 - 20 -
附：车身典型断面位置示意图 - 20 -


一、概述

1.顶盖系统定义

汽车顶盖系统主要指车身顶部的盖板，包括顶盖、顶盖前横梁合件、顶盖后横梁焊合件、顶梁、行李支架等常见结构。它与侧围、地板、前隔板等零部件连接，形成厢式封闭空间。它的作用除了挡风遮雨外，还能提高整车的感知强度，保护驾乘人员的安全，同时提供一个良好的驾乘环境。
顶盖通常分为固定式顶盖和敞篷式顶盖两种，固定式顶盖是最常见的汽车顶盖形式，属于轮廓尺寸较大的大型覆盖件，车身整体结构的一部分。敞篷式顶盖设计一般用于档次较高的轿车或跑车上，通过电动和机械传动移动部分或全部顶盖，可以充分享受阳光和空气，体验兜风的乐趣。缺点是机构复杂，安全性和密封性较差。敞篷式顶盖有两种形式，一种称为“硬顶”，可移动顶盖用轻质金属或树脂材料做成。另一种称为“软顶”，顶盖用篷布做成。目前新型敞篷车多用硬顶形式。此外，还有能够进行整体拆装的硬车顶，它多是用树脂等轻型材料制成，但拆下的车顶不便保存，因此不多使用。比如奥迪R8拥有一款可拆卸顶棚版R8 Targa、R8 V12 TDI车型。
固定式顶盖和敞篷式顶盖有各自的优缺点，可不可以去除缺点而保留两者优点？设计师想出了一个折中的办法，在固定顶盖上开窗口，即“天窗”，既可保持固定顶盖的优点，又可在一定程度上获得敞篷效果，两者兼顾，还可增加厢内光线。当前，汽车天窗已经得到了广泛的应用。
一般来说，汽车的顶棚天窗主要由玻璃窗、密封橡胶条和驱动机构组成。开启的形式一般分为外滑板式、内滑板式及倾斜式。外滑板式的玻璃窗在顶盖上面滑动；内滑板式的玻璃窗在顶盖下面与篷顶内饰衬之间滑动；倾斜式的玻璃窗前端或后端向上倾斜呈开启状态；目前多采用后两种形式。滑板式驱动机构由支架导轨、驱动电动机、减速齿轮器、离合器、钢索带、位置传感器及限位开关构成。整个驱动机构装置在车顶前面，由钢索带动玻璃窗在导轨上移动。当驱动机构工作时，限位开关可检测出玻璃窗全开、全闭、倾斜向上等状态，为防止发生玻璃窗移动时受阻导致电动机超负荷运转，还设置了超载保护离合器。天窗设计中最重要的问题是防漏水，所以产生了遮阳顶棚。它的设计让车顶一部分可以像窗子一样翻开，面积小。其采用特殊的热线反射玻璃，具有保持车内舒适温度的作用。这种顶盖适用于车顶面积达的汽车。这种顶盖天窗设计中最重要的问题是防漏水。天窗内测应设流水槽和嵌有密封橡胶条的框架，从缝隙漏入的水通过水槽和排水灌流出车外。移动玻璃窗一般为褐色，可反射阳光，内则设有遮阳板，打开遮阳板后光线可射入车厢。
考虑到固定式顶盖是最常见同时也是最基本的汽车顶盖形式，以下提及的顶盖均指固定式顶盖。


2.顶盖系统结构及特点

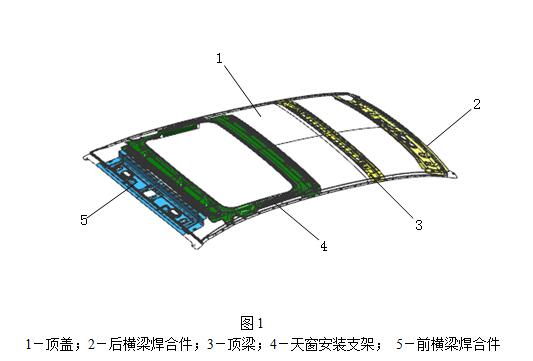

顶盖系统的一般结构及组成（如图1所示）：


                   图1
1－顶盖；2－后横梁焊合件；3－顶梁；4－天窗安装支架； 5－前横梁焊合件

顶盖系统为乘员提供了密封空间结构，并直接影响乘员头部空间。常见的顶盖系统由顶盖、顶盖前横梁合件、顶盖后横梁焊合件、顶梁等部分组成，通常还集成安装了天线、顶蓬、顶饰胶条、行李架、顶灯、天窗、空调、顶蓬、前阅读灯、遮阳板等内外饰件、空调电子元件及相关附件。此外，汽车尾门也常将顶盖系统作为安装基础。
顶盖系统作为可见部件直接影响到汽车的整体外观风格，同时作为车身箱式结构的重要构成部分，对整车性能和结构功能方均有极大的影响；在性能上必须满足强度、刚度、抗凹性、NVH等相关要求及汽车法规。在结构及功能方面，顶盖系统还必须考虑冲压、焊接、涂装、总装四大工艺，并满足密封、安装要求及相关汽车法规。
