门饰板面料包覆工艺

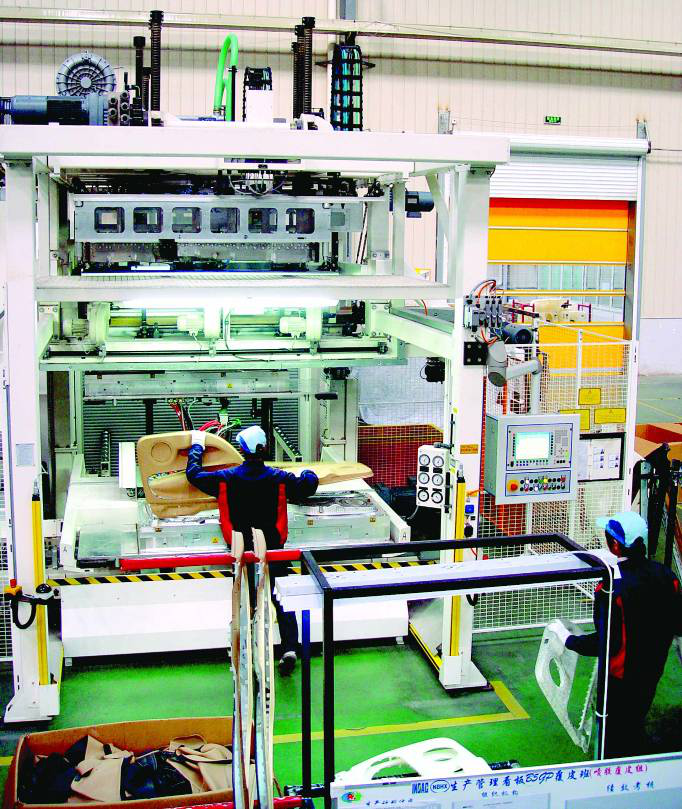

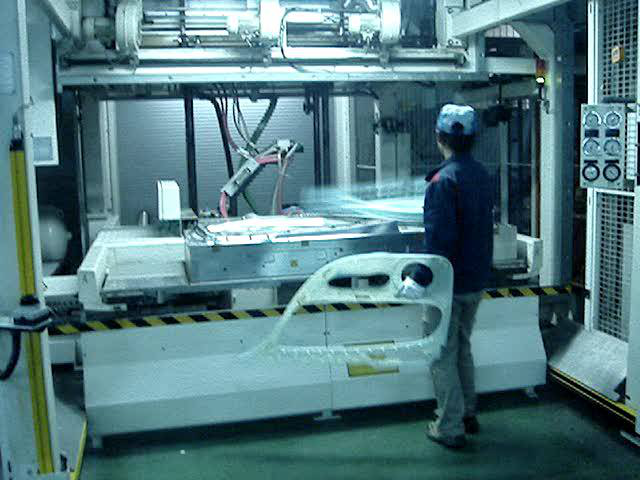

一.门饰板真空吸覆设备


门饰板面料包覆工程可行性分析：

1、上饰板、中饰板的可行性分析主要是分析造型包覆是否可行，设计时需要考虑到表皮或面料背后的海绵厚度及压缩量，在必要时对骨架结构进行处理。同时为防止在凹陷转角处出现缺陷，如气泡或表皮包覆不牢，在设计时需使用较大的圆角，如下页图所示。否则可能导致包覆的缺陷，是否会产生折皱及包覆困难，圆角大小是否符合生产工艺要求等方面。

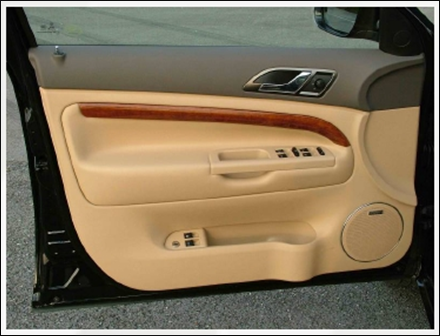

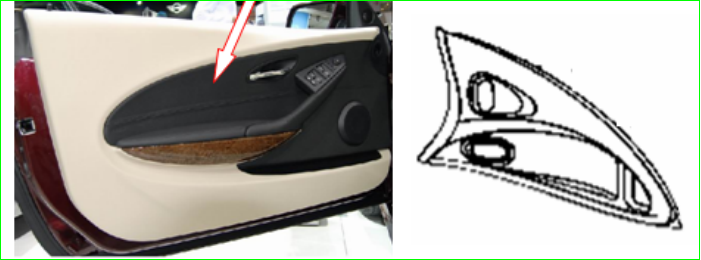

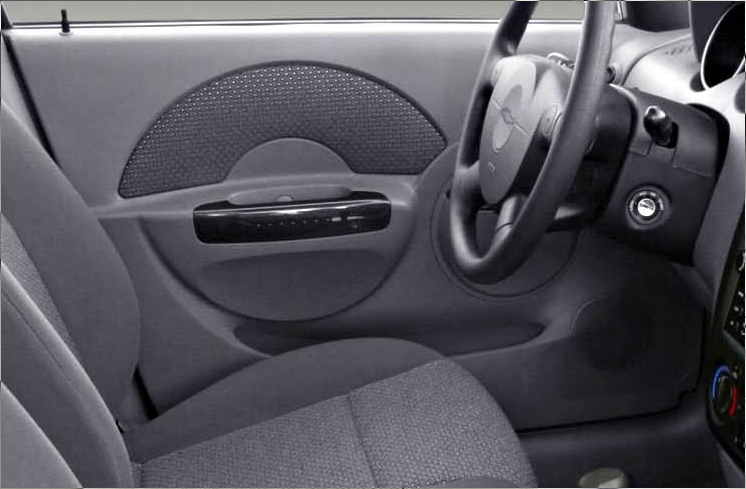

中饰板一般在门板的中央区域，是乘客视觉直视的区域。在该区域上，对中饰板风格进行定义时，需同时考虑分块以及与周边件的匹配等情况。

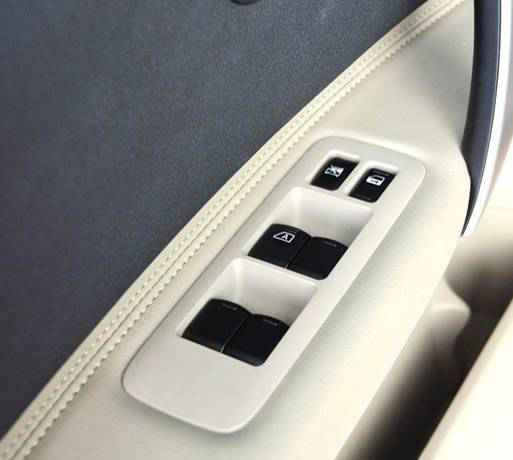

2、单独的扶手： 边缘通常包覆表皮或面料，表皮和面料背部通常设计一定厚度海绵，由于扶手的尺寸较小， 形状比较复杂的扶手，包覆难度较大，需做缝纫线或进行其它工艺处理，R角较小的地方，一定要考虑面料的拉伸性能，以防止面料破损或者皮纹损失过多。


设计时需使用较大的圆角

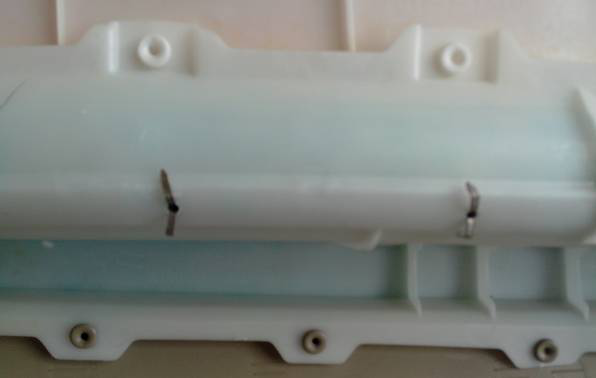

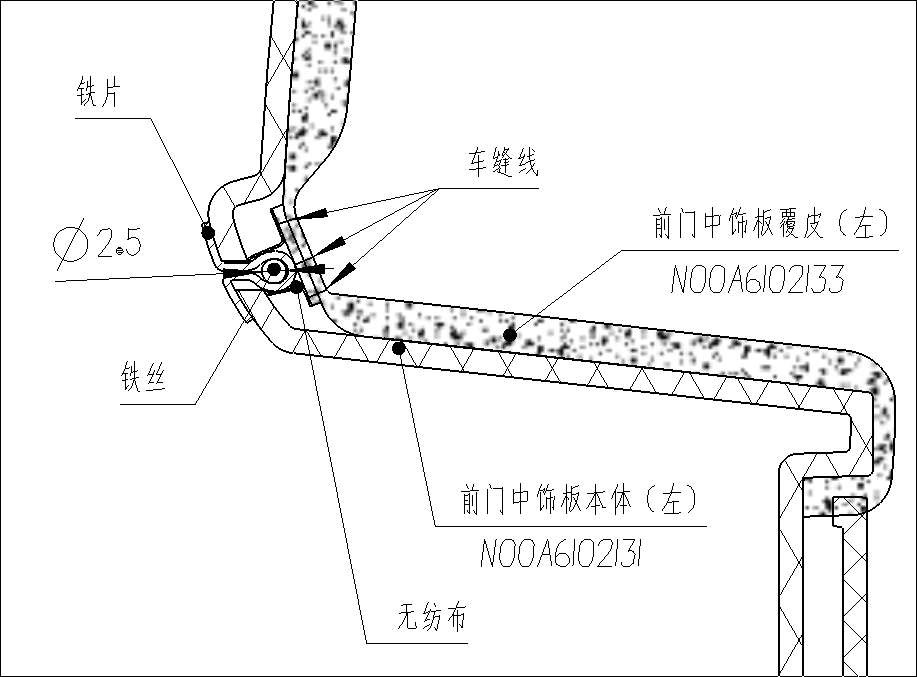

骨架在表皮车缝线背面位置需设置避让槽



扶手的包覆要求：圆角及斜度



包覆包边余量要求

1.对接式结构
2.压接式结构

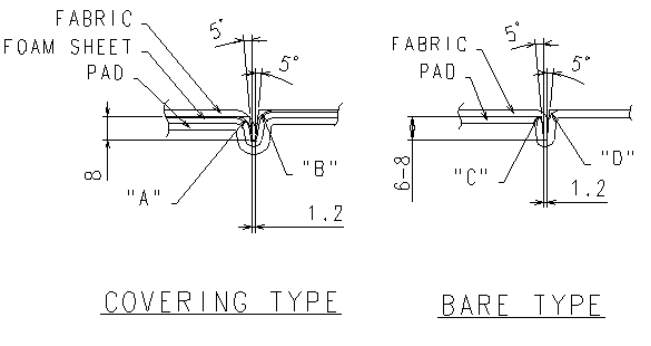

对于用KIMEKOMI（压边工艺）包覆时压入槽的设计要求：



①  “A” ,”B”,”C” : 包覆材料总厚度 + 0.5
②  “D” :包覆材料总厚度+ 1.0 (考虑织物厚度)
③  塑胶本体的 沟槽深度根据 KIMEKOMI（压边工艺）整体  边界尺寸、产品 尺寸决定。

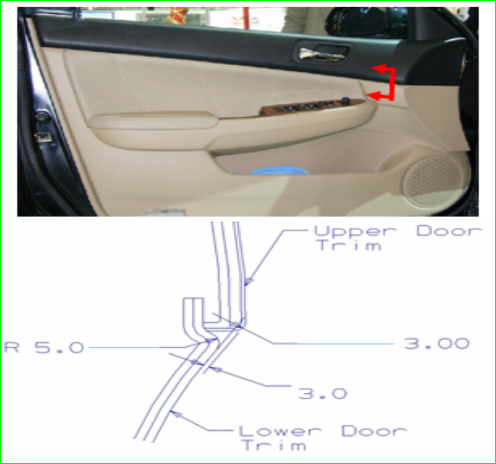

上装饰板与下装饰板结构设计要求：

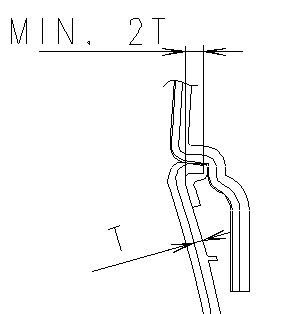

上装饰板与下装饰板圆角配合将形成V形间隙。设计上装饰板高出下装饰板3mm，隐藏V形间隙，使视觉效果更好，详见附图。

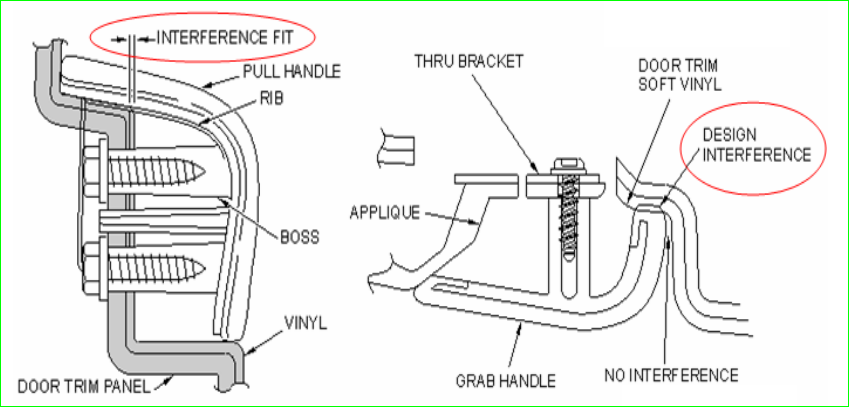

硬质零件与软质零件配合干涉量设计要求：合理的干涉量约1mm。图示了两种干涉，一是拉手与软质门板配合干涉；一是拉手插入软质门板干涉。

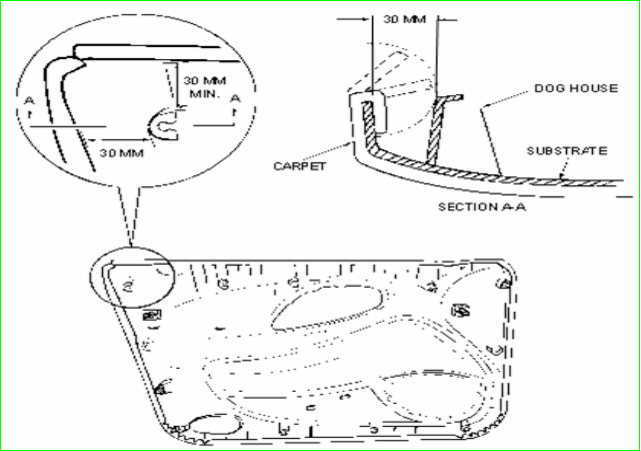

包边的门内饰板卡扣座位置设计要求：
卡扣座距门板边缘30mm。

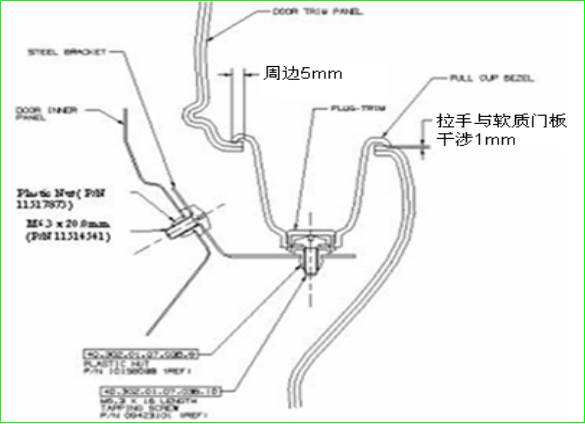

拉式拉手与门内饰板配合结构设计要求：
拉手翻边与门板周边叠加宽度5mm；翻边与软质门板配合，干涉量1mm。

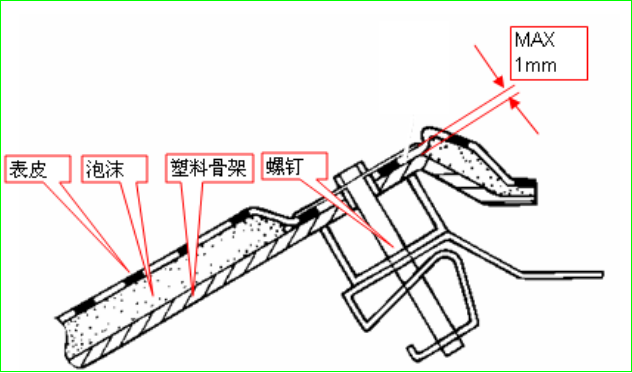

带泡沫层零件，如上装饰板，螺钉连接区域的泡沫层厚度设计要求：
最大不超过1mm。

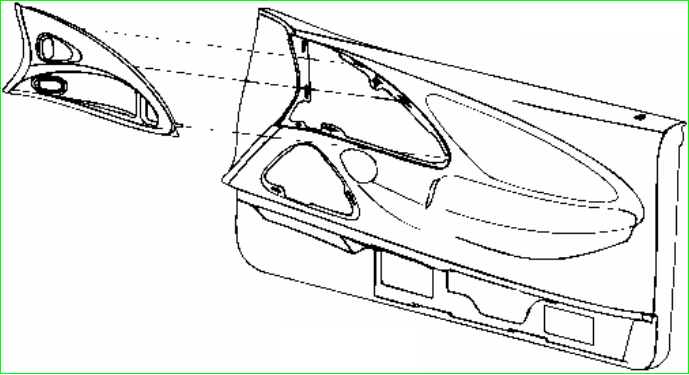

中饰板装配方向设计要求：
沿脱模方向，设计中饰板的装配方向，避免三维装配方向。


中饰板设计要求：
1.为了预留空间给可能出现的表面提升，中饰板与钣金需留有至少20mm间隙。
2.中饰板设计要尽量避免凹陷和球形结构，防止包覆的织物、皮革或PVC与骨架脱开。
3.中饰板设计要考虑面料和表皮的方向。
4.中饰板设计要使包覆的织物、皮革或PVC，裁剪余料最少。
5.中饰板与门板本体连接结构布置合理，连接点间距50－100mm。

压制或手工包覆
