门板设计标准【启飞汽车设计连载】02

2017-03-07225作者：启飞汽车设计

本文是连载：门板设计标准【启飞汽车设计连载】01：http://www.91qifei.com/news/85.html

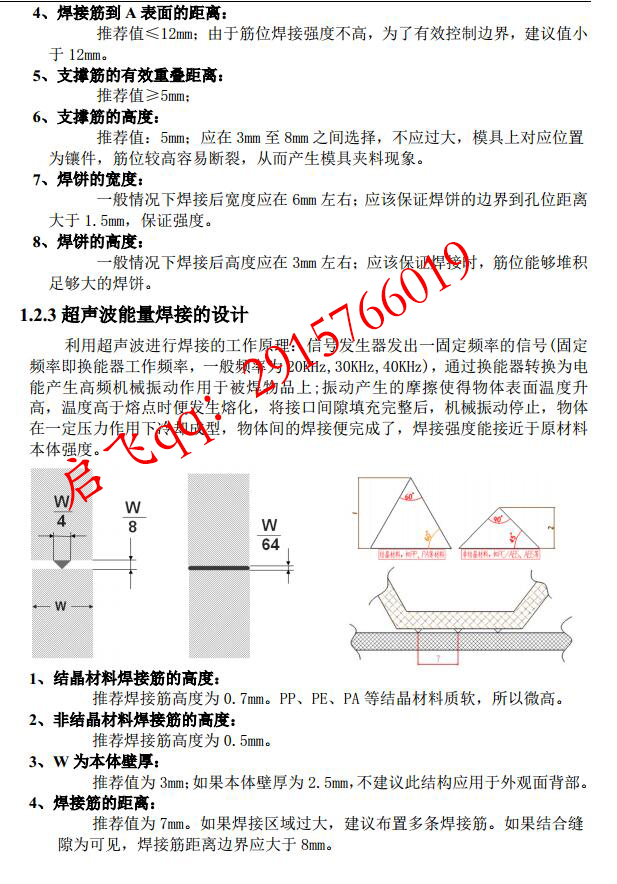

4、焊接筋到 A 表面的距离：推荐值≤12mm；由于筋位焊接强度不高，为了有效控制边界，建议值小于 12mm。
5、支撑筋的有效重叠距离：推荐值≥5mm；
6、支撑筋的高度：推荐值： 5mm；应在 3mm 至 8mm 之间选择，不应过大，模具上对应位置为镶件，筋位较高容易断裂，从而产生模具夹料现象。
7、焊饼的宽度：一般情况下焊接后宽度应在 6mm 左右；应该保证焊饼的边界到孔位距离大于 1.5mm，保证强度。
8、焊饼的高度：一般情况下焊接后高度应在 3mm 左右；应该保证焊接时，筋位能够堆积足够大的焊饼。

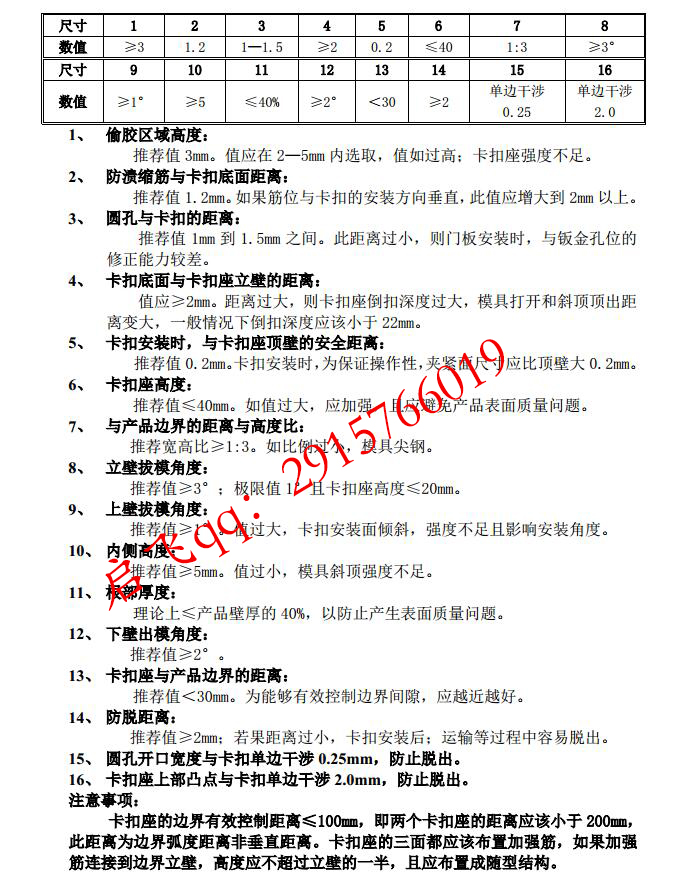

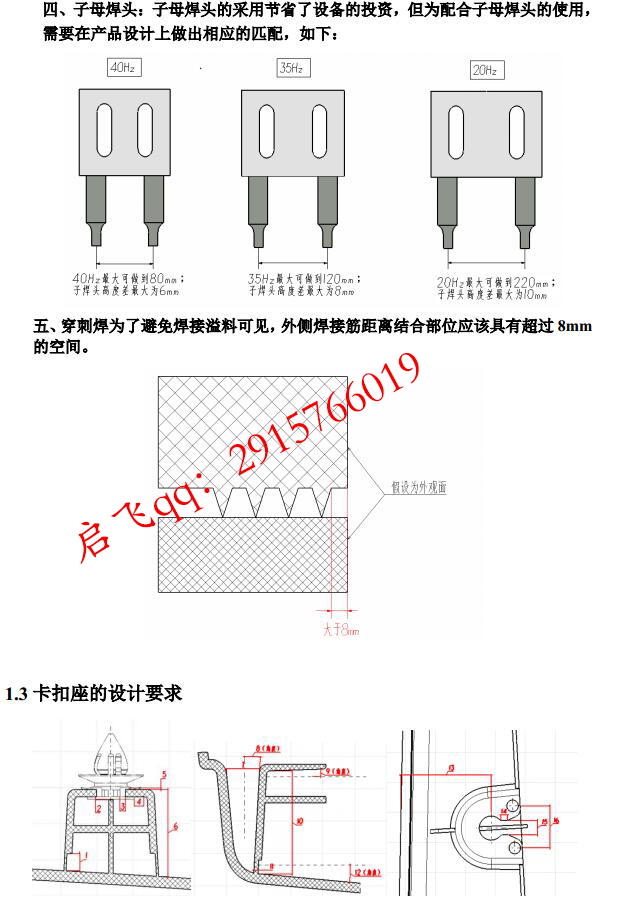

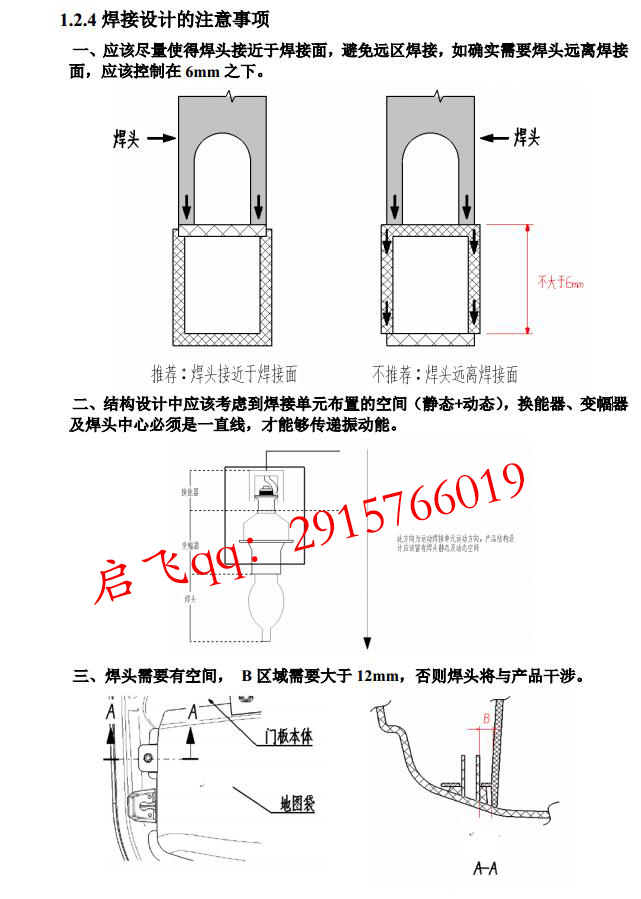

1.2.3 超声波能量焊接的设计利用超声波进行焊接的工作原理：信号发生器发出一固定频率的信号(固定频率即换能器工作频率，一般频率为 20KHz,30KHz,40KHz)，通过换能器转换为电能产生高频机械振动作用于被焊物品上;振动产生的摩擦使得物体表面温度升高，温度高于熔点时便发生熔化，将接口间隙填充完整后，机械振动停止，物体在一定压力作用下冷却成型，物体间的焊接便完成了，焊接强度能接近于原材料本体强度。
