汽车内饰之----门护板的四种经典断面【启飞专业知识系统分享-整车内饰开发37】

2018-01-21168作者：启飞汽车设计

1.1　内饰


门护板
汽车内饰之----内外饰、仪表板常用断面（2）【启飞专业知识系统分享-整车内饰开发37】



汽车内饰之----内外饰、仪表板常用断面（2）【启飞专业知识系统分享-整车内饰开发37】

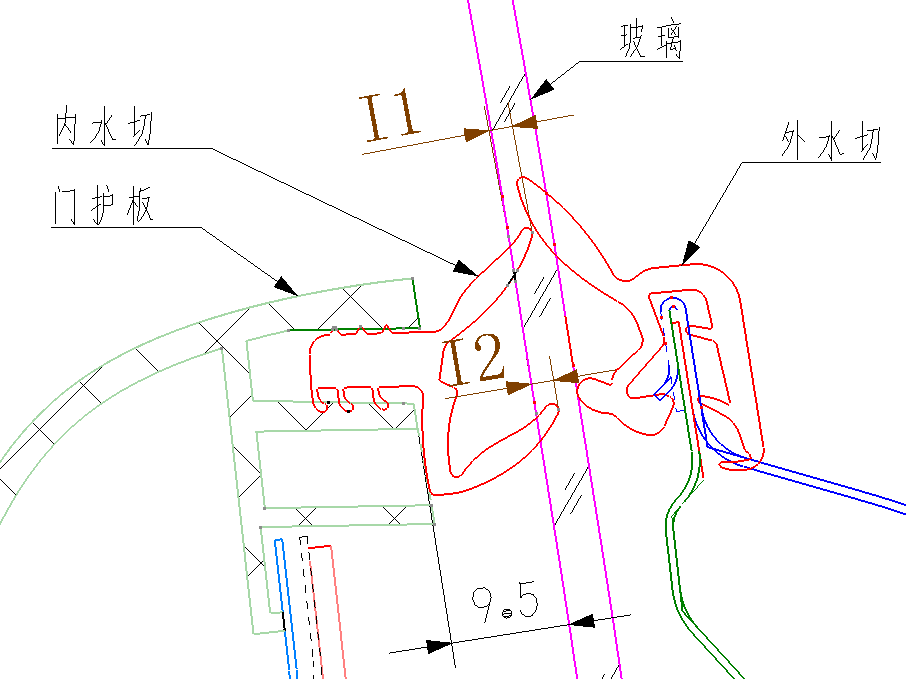

典型水切断面一（CH031 TOYOTA Yaris）（I1＝2.2mm；I2＝1.8mm；G1＝7.4mm）

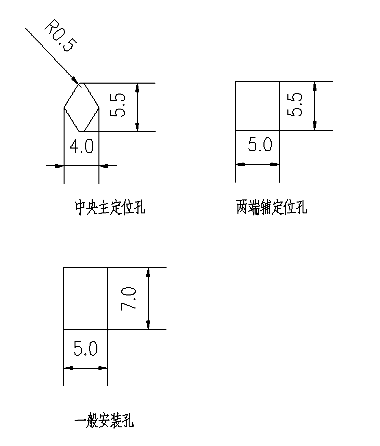

推荐的内水切定位、安装孔规格如下：
汽车内饰之----内外饰、仪表板常用断面（2）【启飞专业知识系统分享-整车内饰开发37】



汽车内饰之----内外饰、仪表板常用断面（2）【启飞专业知识系统分享-整车内饰开发37】

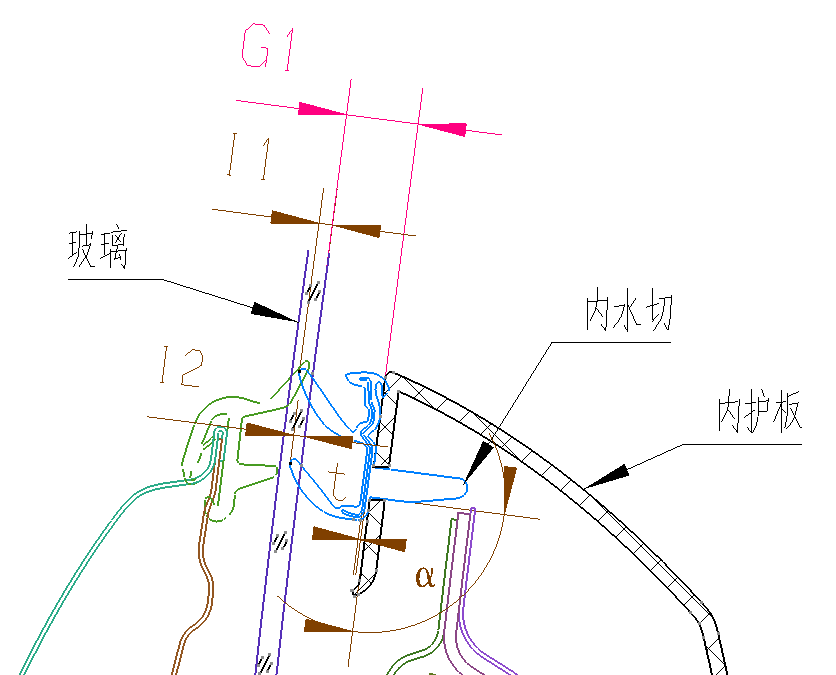

典型水切断面二（CH041 TOYOTA BELTA）（I1＝6.2mm；I2＝4.2mm；G1＝11.6mm）

汽车内饰之----内外饰、仪表板常用断面（2）【启飞专业知识系统分享-整车内饰开发37】


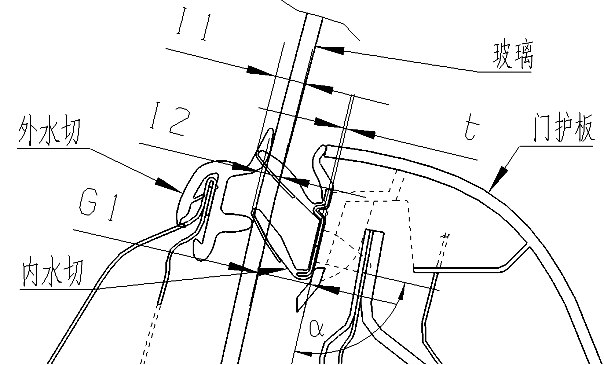

典型水切断面三（CH051 TOYOTA Ractis）（I1＝2.3mm；I2＝1.8mm；G1＝11.9mm）

汽车内饰之----内外饰、仪表板常用断面（2）【启飞专业知识系统分享-整车内饰开发37】


典型水切断面四（CH071 DAIHATSU BEGO）（I1＝1.9mm；I2＝1.8mm）
