汽车内饰之----内外饰、仪表板断面输出模板【启飞专业知识系统分享-整车内饰开发35】

2018-01-21185作者：启飞汽车设计

1　断面输出模板

  安装断面与主断面分别采用不同的输出模板格式，如下：

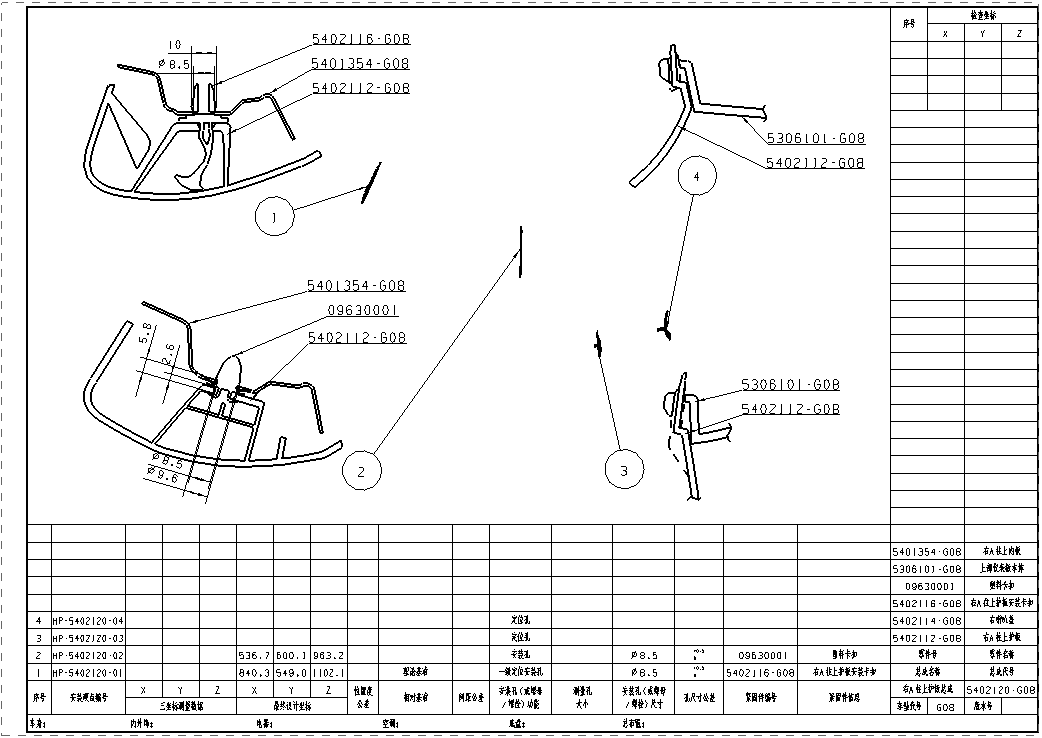

1.1　安装断面模板：包括安装断面结构、重要配合尺寸、零件代号、断面序号、硬点坐标、安装孔形式（包括主定位孔、辅助定位孔、安装孔等）。


汽车内饰之----内外饰、仪表板断面输出模板【启飞专业知识系统分享-整车内饰开发35】



1.2　主断面模板

  包括主断面结构、重要配合尺寸、零件代号、主断面位置、关键尺寸。


汽车内饰之----内外饰、仪表板断面输出模板【启飞专业知识系统分享-整车内饰开发35】




学习 启飞课程


让启飞为“你的未来”助力！


收藏

上一篇：汽车内饰之----内外饰、仪表板断面的设计流程【启飞专业知识系统分享-整车内饰开发34】

下一篇：汽车内饰之----内外饰、仪表板常用断面【启飞专业知识系统分享-整车内饰开发36】
