3.3仪表的视野校核及仪表罩边界条件的确认

驾驶员观察仪表的动作是在一瞬间完成的。因此必须保证将全部仪表设在不被方向盘和各种组合开关挡住的位置。布局时可以使用SAE的视界模型来决定仪表的位置，由此得出方向盘与仪表的位置关系。

    澳大利亚在辨认性方面已经制定了相应的法规（ADRB）美国Henry dreyfus推荐的目视距离为最大视距为711mm，最佳视距为500 mm，英国默雷尔推荐的视距计算公式D=（1.2~1.5）L。D –最佳读取距离L ---仪表板外扩长度设计目视距科根据情况合理选择。

    除了上述因素，还要考虑到仪表本身的外形轮廓，字体的大小表盘的颜色，这些因素如果考虑不当，也会影响驾驶员观察仪表的准确性。

汽车标准对各类汽车的盲区都有规定，对汽车的下视角也有一定的要求，为此，仪表板整体布局时，在确定仪表位置及仪表罩高度时，应保证其不得越过下视角（5°）的边界线，这样可以确定仪表板罩的上边界。

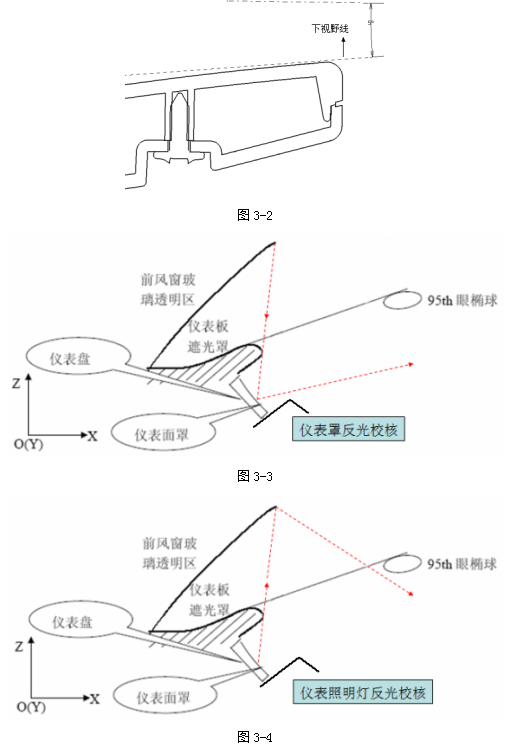

从驾驶侧假人眼球的上边界的视线射向仪表上边界时，视线不能被仪表罩挡住，这样确定了仪表罩的内侧的边界范围；通过假人眼球上边界的视线通过前风档的反射到仪表下边界的光线是仪表罩前方的范围，通常也用假人头部作为范围校核，见下图3-3：

汽车内饰之----仪表的视野校核及仪表罩边界条件的确认【启飞专业知识系统分享-整车内饰开发12】

从仪表盘眩目的来源考察眩目主要有如下三种情形：

① 光线透过前风窗玻璃入射到仪表面罩上经仪表面罩反射后入射到驾驶员眼睛引起的眩目；

② 夜间仪表内的照明灯光入射到前风窗玻璃内表面经前风窗玻璃内表面反射后入射到驾驶员眼睛引起的眩目；

③ 光线透过侧窗玻璃入射到仪表面罩上经仪表面罩反射后入射到驾驶员眼睛引起的眩目。

实际中透过前风窗和侧窗的入射光有一部分将被仪表板遮光罩遮挡，挡不住的光线才会入射到仪表面罩上，经仪表面罩反射后如果有反射光线与眼椭圆相交则说明此时有眩目。同理夜间仪表内的照明灯光的光线入射到前风窗玻璃内，表面如果有反射光线与眼椭球相交，则此时有眩目，如果没有反射光线与眼椭球相交，则此时没有眩目。这里用95%的眼椭球来进行检验。

若经检验，由前风窗设计的仪表板遮光罩不能防止夜间仪表的照明灯光映射到前风窗内表面反射后造成的眩目，则还需要由夜间仪表的照明灯光设计仪表板遮光罩。要求仪表照明灯光经前风窗的反射后不能射入驾驶员眼椭球。此时应取前风窗内表面的最上边缘线。
对于左右侧窗玻璃的眩目问题不仅与仪表板遮光罩形状有关而且与仪表盘的深度有关，其原理与前风窗一样。
