汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

2017-11-27142作者：启飞汽车设计

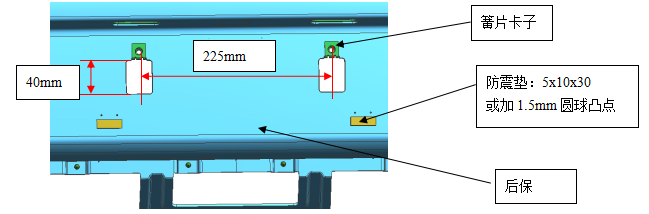

3.4.1.2.5后保险杠本体与后牌照板的配合：

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

3.4.1.2.6后保险杠本体与后牌照灯安装支架的配合：

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

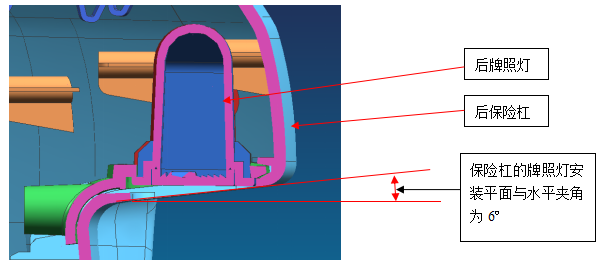

后牌照灯安装面要求：
汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

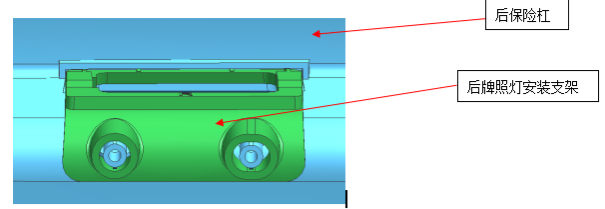

后保与牌照灯安装支架安装结构如下：
汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

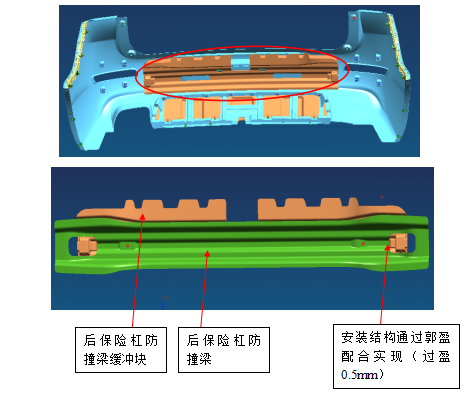

 3.4.1.2.7后保险杠防撞梁缓冲块与防撞梁的配合

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

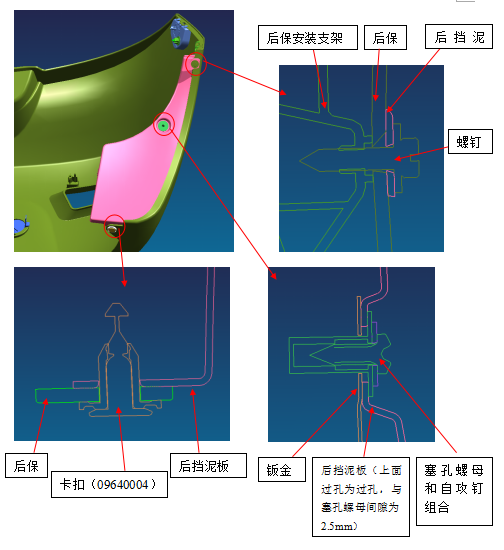

3.4.1.2.8后保险杠本体与后挡泥板的配合：

挡泥板安装点布置如下

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

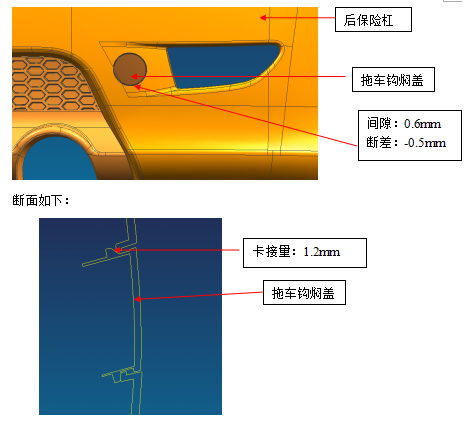

3.4.1.2.9后保险杠本体与拖车钩焖盖的配合：



汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

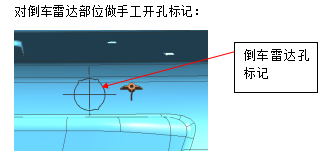

3.4.1.2.10后保险杠本体上倒车雷达孔的定位：

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

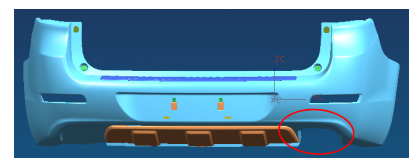

3.4.1.2.11后保险杠本体与排气管的间隙配合：

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】


汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

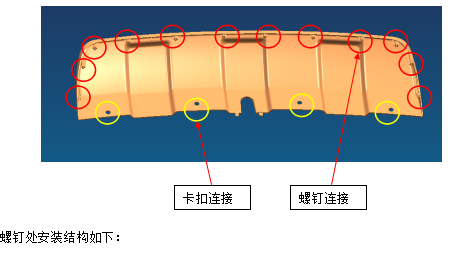

3.4.1.2.12后保险杠本体与后保险杠装饰板的配合：

控制要点：安装点布置距离在100mm左右，不能太远，尽量靠近边角处；


汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】




3.5装配工艺

  后保的装配分两部分，首先是预装，然后是总成线上装配：

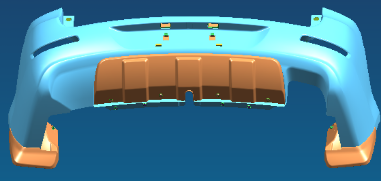

预装：

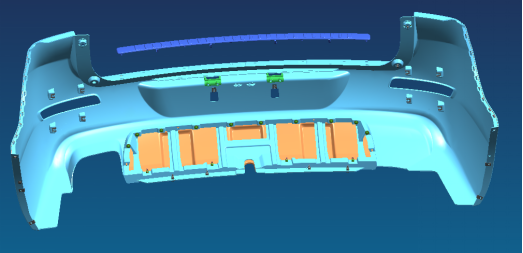

对后保险杠本体、后保险杠踏板、后牌照灯安装支架、后牌照灯、雾灯反射器、后保险杠下装饰板及后保上卡接的簧片卡子进行预装

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

线上装配：

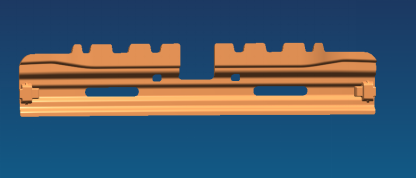

a．把2个保险杠安装支架固定在侧围上：
          汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

b．把后保险杠缓冲块卡在后防撞梁上：

     汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

c．把预装好的后保险杠置于安装位置，将雾灯、牌照灯线束结构进行卡接，然后将保杠卡入保险杠支架内，接着再将保杠上侧与车身进行固定，同时将固定点装饰盖卡入保杠内。

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

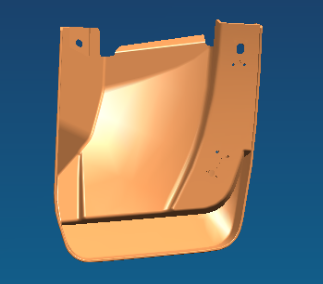

d．将后轮后挡泥板固定在保险杠上。

汽车外饰之----后保险杠设计过程(4)【启飞专业知识系统分享-外饰14】

3.6输出内容

各阶段具体输出内容，见A4版《开发中心整车开发输出内容》。
