汽车外饰之----保险杠系统设计开发指南(2)【启飞专业知识系统分享-外饰09】

2017-11-20394作者：启飞汽车设计

3、保险杠法规要求

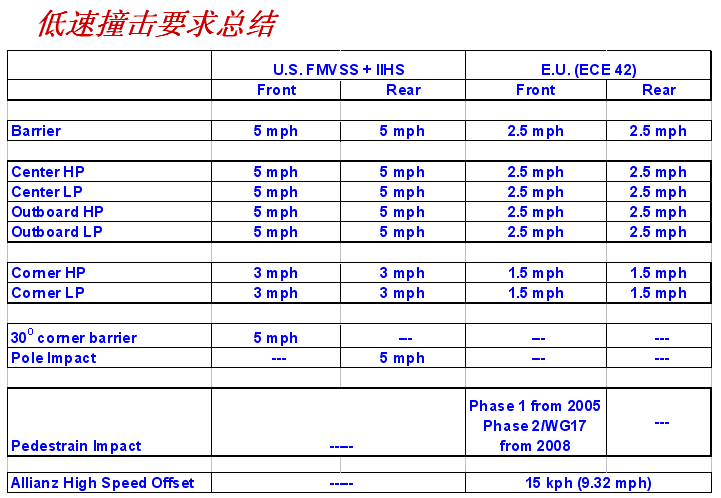

3．1 GB17354-1998 ECE R42 《汽车前、后端保护装置》

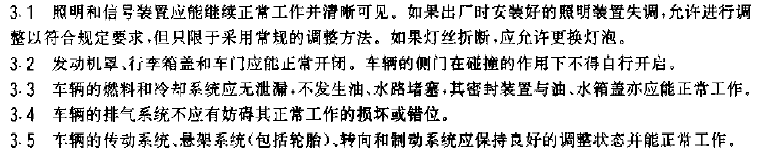

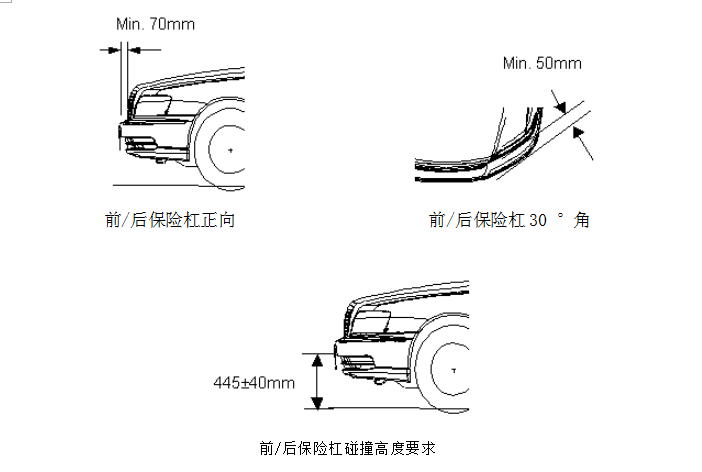

车辆在按规定的条件和规程进行碰撞试验后，车辆应能满足下列要求：

汽车外饰之----保险杠系统设计开发指南(2)【启飞专业知识系统分享-外饰09】

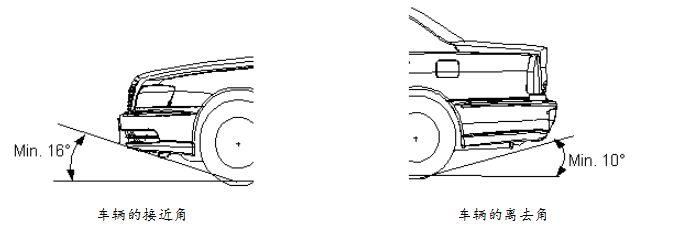

3．2车辆的通过性能

（满载情况下的接近角，及离去角）

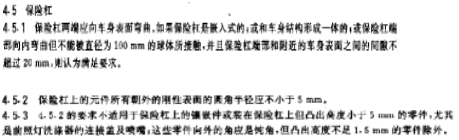

3．3外部突出物法规

（GB11566-1995，ECE R26,EEC 74/483,EEC 79/488
）要求如下：

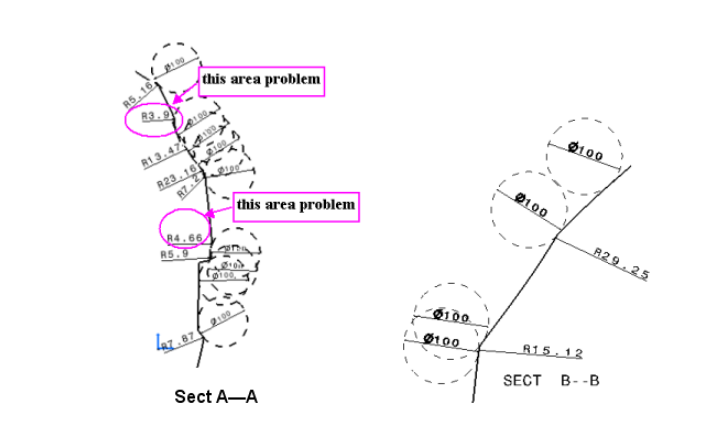

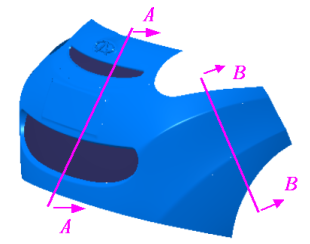

保险杠与车身，所有端面应向内弯曲，且不能被直径为100mm的球体所接触，且与车身（发盖，后背门，翼字板，大灯等）表面配合间隙不超过20mm。保险杠上所有朝外表面且能被半径100mm的球所接触到的圆角半径应不小5mm（下图为S18前保外表面圆角的检查情况）

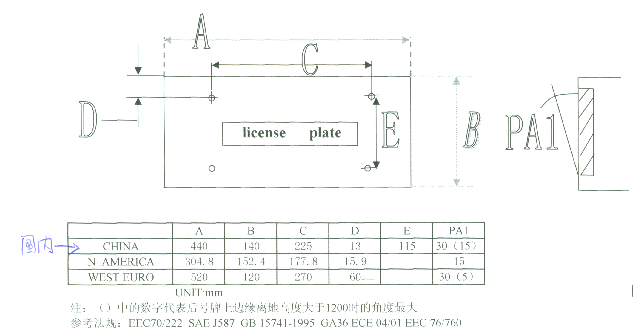

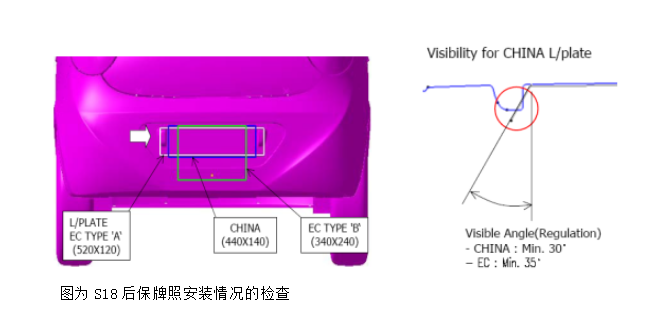

3．4 应有足够空间安装牌照及满足牌照的视野要求

GB15741-1995可视范围：安装于号牌板上的号牌应在如下空间范围内可视，该空间由以下四个平面组成：通过号牌两侧边并向外30°的两个铅垂面；通边号牌上边缘与水平向上15°的平面，经号牌下边缘的水平面（若号牌上边缘离地高度大于1.20m,该平面应与水平面呈向下15°）。

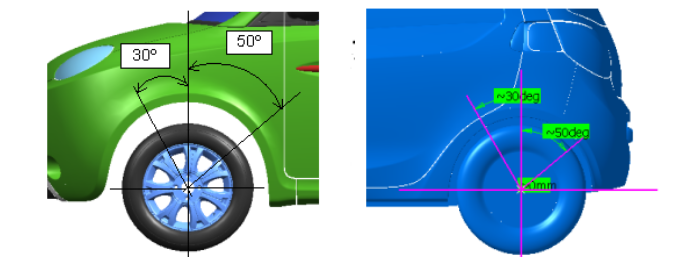

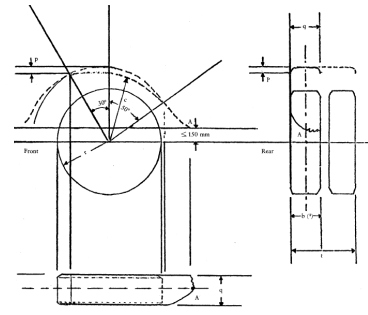

3．5轮胎中心向前30°和向后50°的两个辐射平面内充分盖住轮胎(GB7063-94)

前/后保险杠如上图所示的范围内,向下的投影线必须盖住轮胎，要求如下图所示

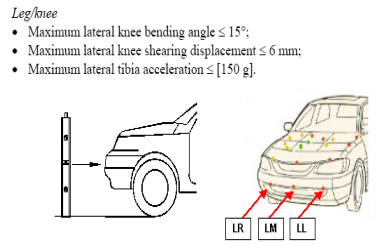

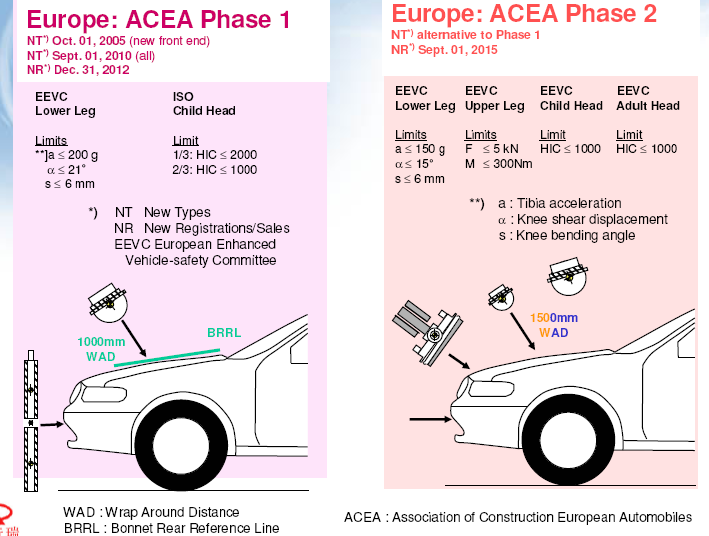

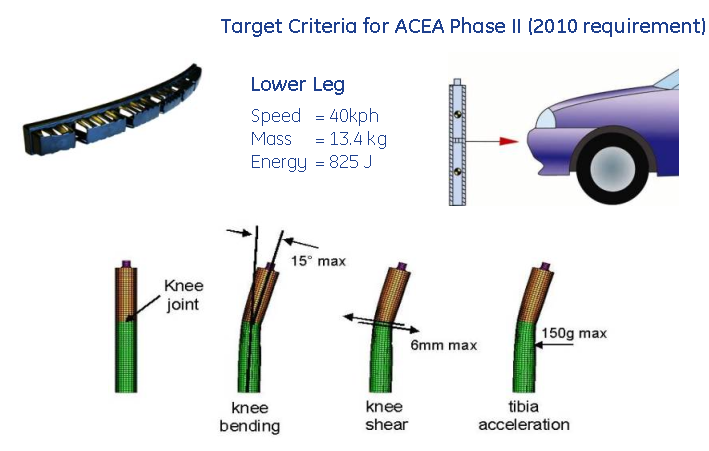

3．6 行人保护要求（EEVC Working Group 17 Pedestrian Safety）

行人保护碰撞区域

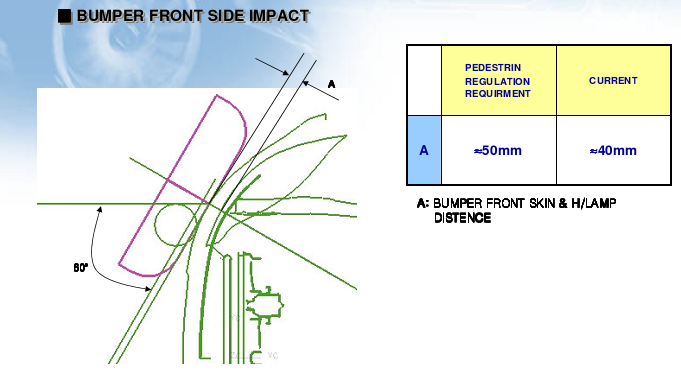

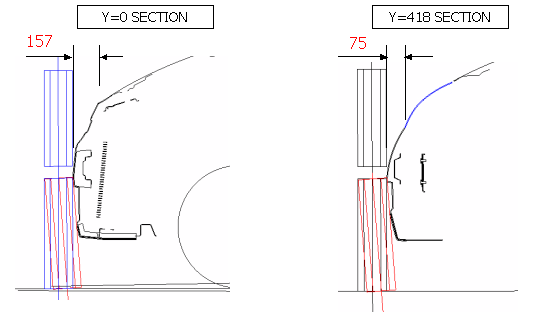

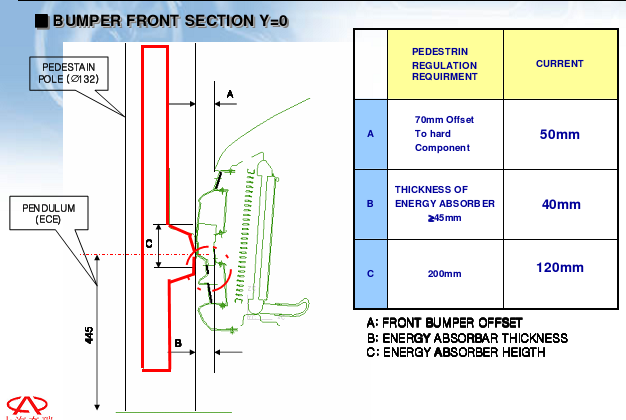

下图a为保险杠,发盖间偏置量,b为吸能块,c为缓冲横梁,d为保险杠下护板;根据经验值,a的最小尺寸为75mm.

/uploads/allimg/171120/4-1G12020595N24.png

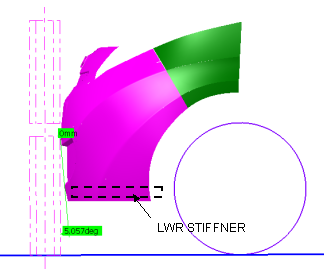

图为S18行人保护校核情况（结果符合法规）

3.7 汽车保险杠的位置尺寸标准

本标准适用于载货汽车、轿车和乘员在17人以下的小型客车。

1保险杠应能在汽车低速行驶与同类车辆相撞时，保护汽车部件免受或减轻损坏。
2.轿车和小型客车应装置有前后保险杠，载货汽车应装置有保险杠。
3.保险杠应相对汽车纵向对称平面左右对称。
4.轿车和小型客车保险杠的长度应小于车辆宽的90％，载货汽车的保险杠长度应不小于车辆宽的70％。
5.保险杠的高度应在保险杠水平件有效接触面的上、下翼缘处测量。
注：为保险杠水平方向的有效接触区域，并沿水平方向的零部件称为水平件。

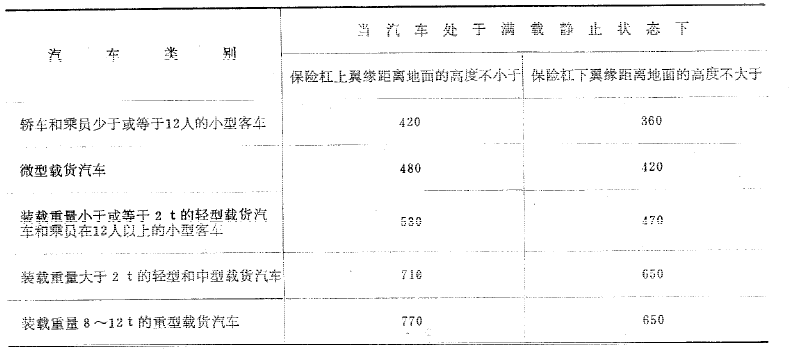

6、保险杠水平件（在不小于车辆宽的70％长度内）安装位置尺寸应符合下表规定。

7.保险杠上、下翼缘面与腹板相交处的圆角半径尺寸应尽量小。以免减少相撞时的有效接触面积。
8.保险杠应当具有一定的刚度和强度，一辆汽车应能在不小于5％的坡度路面上（干的水泥或沥青路面），向上推行另一辆同吨位满载汽车，而保险杠无明显变性。两车应对正接触。
　基本车型的变型车保险杠位置尺寸可与基本车型相同。
