汽车外饰之----保险杠设计指南（2）【启飞专业知识系统分享-外饰06】

2017-11-16148作者：启飞汽车设计

2.6 间隙、公差分析

2.6.1 大灯同前保险杠间隙

一般轿车:4 mm SUV:6mm

2.6.2保险杠同翼字板间隙

通常是0(决定因素是保险杠同翼子板的安装方式,例如:B11,采用螺栓\自攻螺钉连接方式,间隙0;A11采用滑槽的连接方式,间隙为5)

2.6.3保险杠同前格栅的间隙

通常与大灯的间隙呼应,一般2-6

2.7制造工艺可行性（要求供应商确认）

2.7.1工艺分析方法

1.确定拨摸方向
2.确定分模线
3.检查拨摸角度
4.模具强度、可靠性（由模具供应商确认）等。

2.7.2工艺方法

注塑。

5．主要性能要求

5.1耐热性能

    耐热性能按DIN53497进行试验，其尺寸变化≤0.5％。

5.2耐寒性能

    耐寒性能测试在-40℃/24h条件下进行，其形状、颜色和表面无变化。

5.3耐光性能

    耐光性能按QBV·06·3902进行试验，其形状、颜色和表面无变化。

5.4耐侯性能

    耐侯性能按QBV·06·3902进行试验，其形状、颜色和表面无变化。

5.5耐热氧老化性能

    耐热氧老化性能测试在把样条放在150℃条件下，放置200小时，表面无龟裂。

5.6阻燃性

    阻燃性按QBV·01·1010进行试验，其每分钟燃烧量小于55mm。

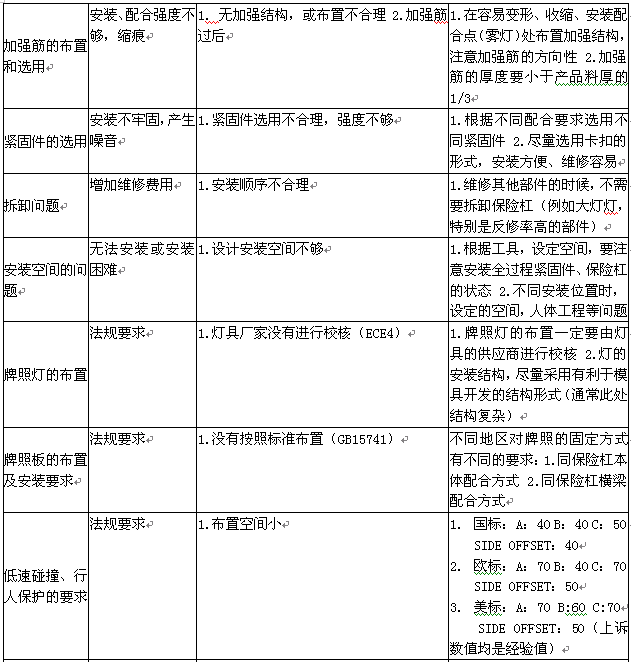

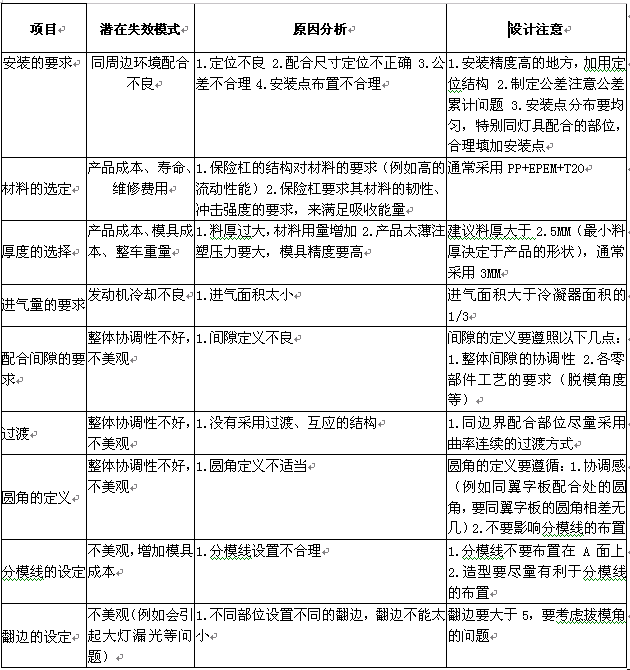

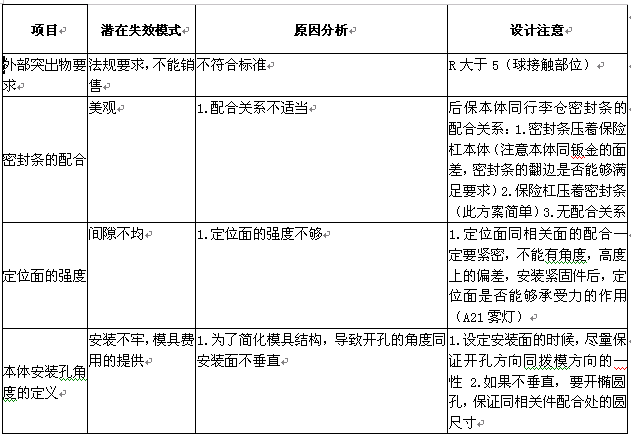

4、失效模式
