总装之----纯电动汽车与传统汽车总装工艺差异性分析（1）【启飞专业知识系统分享-总装06】

2017-11-06210作者：启飞汽车设计

  本文以乘用车为分析对象，立足于传统汽车总装线以及纯电动汽车总装线发展现状，对纯电动汽车总装工艺展开分析思考，对比分析纯电动汽车与传统汽车的主要结构组成、总装线布置等关键要点，得出了纯电动汽车与传统汽车总装工艺的差异性，解决了纯电动汽车的电动机分装、电机与悬置总成、电池包分装和充电桩工位，以及绝缘检测工位在总装线上合理的工艺布置等问题，为纯电动汽车总装工艺技术的快速发展起重要作用。

  随着人口的不断增长和经济的发展，汽车成为现代社会的主要交通工具，然而传统汽车在使用过程中对石油、石化等能源的依赖以及造成的环境破坏，也越来越引起人们的重视，因此纯电动汽车越来越吸引人们的关注，迎来了快速发展的春天。

总装之----纯电动汽车与传统汽车总装工艺差异性分析（1）【启飞专业知识系统分享-总装06】

  目前，国内多家汽车制造企业都致力于纯电动乘用车的研发和生产，但其整车性能质量和生产效率远远不如国外汽车制造企业，主要是由于国内纯电动汽车总装工艺技术还不够成熟和完善、总装线布置还不够合理等一系列问题。因此需要在纯电动汽车总装工艺上做一定的分析与研究，在一定程度上提高我国纯电动汽车总装线工艺技术。

一 纯电动汽车总装

  目前，在全球汽车工业面临能源和环境问题的巨大挑战的情况下，世界各国都加大对纯电动汽车的研发和生产投入力度，着力加快推动纯电动乘用车产业的快速发展。在国外汽车企业中，特别是欧美日等汽车工业发达国家中，纯电动乘用车总装线根据汽车的工艺流程进行工艺设计布局，设计特点都是以适应大批量、多品种、高质量要求为目标，提高了纯电动汽车装配的工艺技术、装配质量，缩短了生产周期，如美国的特斯拉。在国内，纯电动乘用车总装线比起传统汽车总装线屈指可数，并且总装工艺技术还不够成熟，与国外还有很大差距，但国内很多汽车制造企业也在积极发展纯电动乘用车的总装线，逐渐完善和提高总装工艺技术，例如比亚迪、长安、奇瑞、御捷等。

二 纯电动汽车与传统结构汽车结构差异

(1) 传统汽车基本结构

  传统乘用汽车是由多个装置和机构组成的，不同类型和不同企业生产的汽车其基本结构都是由发动机、底盘、车身和电气设备等几大部分组成。

(2) 纯电动汽车基本结构

  相对于传统的乘用汽车，纯电动乘用车是完全由可充电电池提供动力源的汽车，主要由底盘、车身和动力控制系统组成。其中，动力控制系统主要由电力驱动子系统、能源子系统和辅助控制子系统等三部分组成，而电力驱动子系统由驱动电动机、电源和电动机调速控制装置等组成， 它是纯电动汽车的核心，也是区别于传统汽车的最大不同点，其车身和底盘与传统汽车结构类似或有所简化。

 (3) 纯电动汽车与传统汽车结构对比差异

  对于乘用车而言，纯电动汽车与传统汽纯电动汽车与传统汽车总装工艺差异性分析车在基本结构组成上具有一定的相似性，又具有一定的差异性，以国内具有代表性的某品牌乘用汽车的纯电动版和燃油版进行对比，下面对两者结构上主要差异性进行分析：

①储能方式差异

  由于储能方式的不同使得纯电动汽车布置电池包的位置与传统汽车燃油箱位置有很大的区别，纯电动汽车电池包的布置方式采用在底盘中部和后排座椅后方处，相对于燃油箱占据了更多的空间和位置。虽然纯电动汽车续航能力有所差别，电池包大小有所不同，但整体布置大同小异。

②驱动系统差异

  纯电动汽车采用电动机来代替传统汽车的发动机、排气管和尾气管，通过传动装置驱动车轮，这也是与传统汽车最大的区别。由于电动机比发动机具有体积小、质量轻、易布局等优点，因此在机舱内的布置位置、固定方式、线速布置等比传统汽车机舱更加简洁、有序。

③传动系差异

  纯电动汽车传动系主要有控制器、减速器、传动轴和差速器等装置组成，相比传统汽车减少了离合器、变速器等，降低了底盘结构的复杂程度，使纯电动汽车整个底盘装置更加简单化。

④电气设备差异

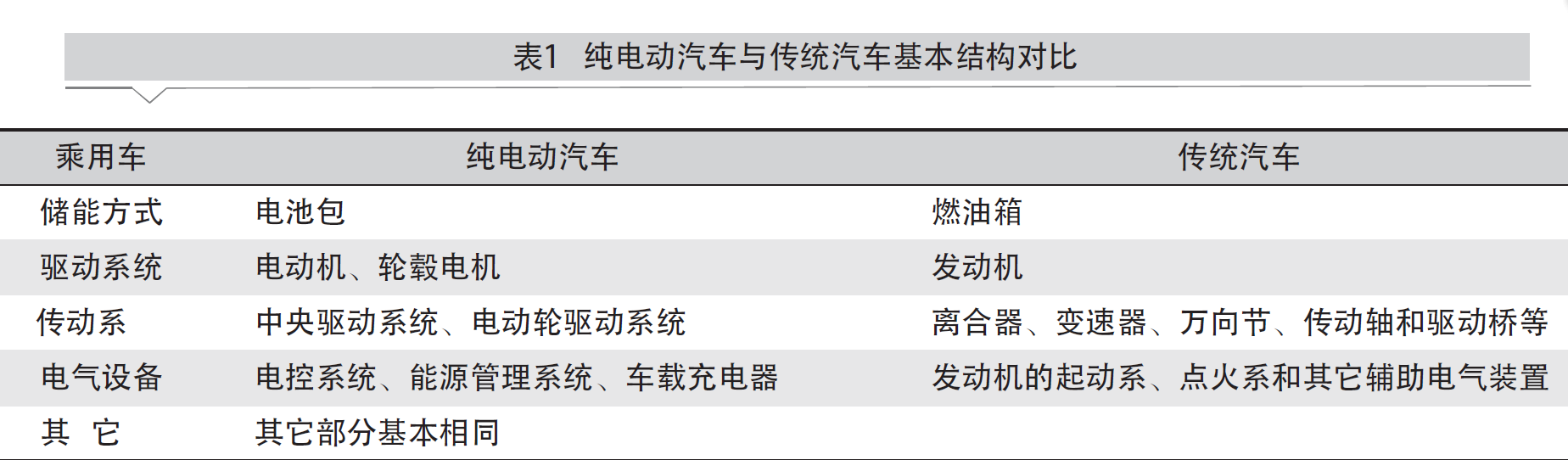

  纯电动汽车主要是靠电气控制系统来完成整个工作系统，其电气设备比传统汽车复杂很多，主要由主能源控制系统、电力驱动控制系统、能源管理系统、车载充电器和辅助控制系统等组成，因此在线速布置及装配过程中比较复杂。总的来说，乘用车类的纯电动汽车与传统汽车在结构上相比，纯电动汽车既有其特殊性，又与传统汽车有共同之处，经过分析对比两者在结构上的主要区别如表1所示。
