焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

2017-10-04337作者：启飞汽车设计

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

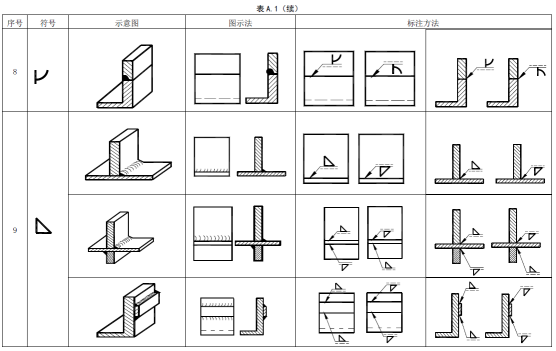

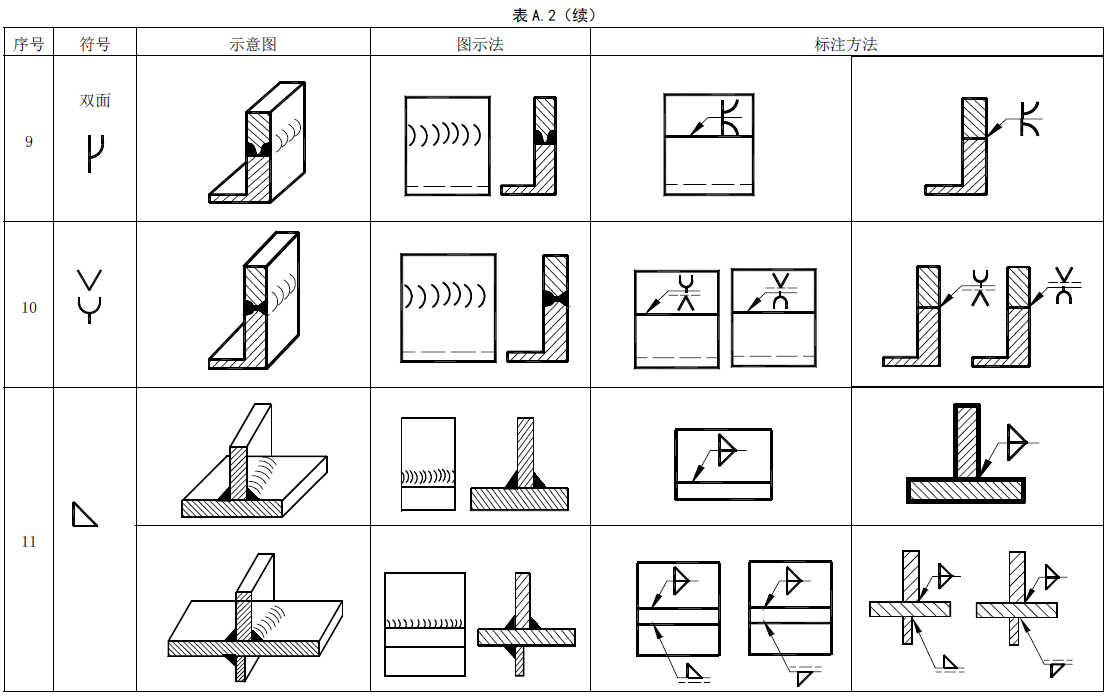

A.2 基本符号组合

  基本符号组合应用举例见表A.2。

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

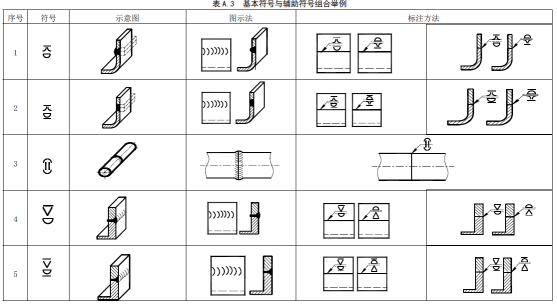

A.3 基本符号与辅助符号的组合

  基本符号与辅助符号的组合应用举例见表A.3。

A.4 特殊情况

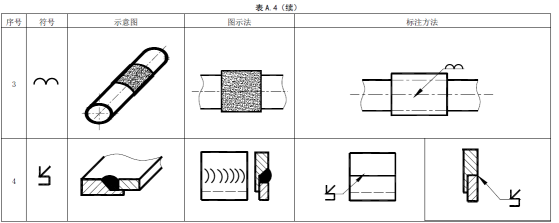

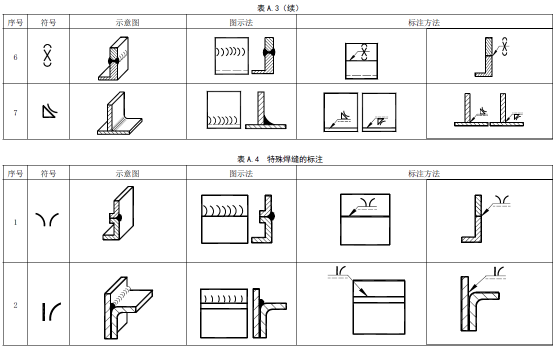

  喇叭形焊缝、单边喇叭形焊缝、堆焊缝及锁边焊缝的标注见表A.4。


焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】



C.1 概述

  需在图样中简易地绘制焊缝时，可用视图、剖视图或剖面图表示。本附录把GB/T 12212 中企业常用的图示法表述于后，便于使用，更详细的内容见GB/T 12212。


C.2 视图

C.2.1 焊缝画法如图C.1 和图C.2（表示焊缝的一系列细实线段允许用徒手绘制）所示。也允许采用粗线（2b～3b）表示焊缝，如图C.3 所示。但在同一图样中，只允许采用一种画法。

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

C.2.2 在表示焊缝端面的视图中，通常用粗实线绘出焊缝的轮廓。必要时，可用细实线画出焊接前的坡口形状等，如图C.4 所示。


C.3 剖视图或剖面图

  在剖视图或剖面图上，焊缝的金属熔焊区通常应涂黑表示，如图C.5 所示。若同时需要表示坡口等的形状时，熔焊区部分亦可按C.2.2 条的规定绘制，如图C.6 所示。

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】


今天是中秋节哦

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】
又到了中秋节讨论吃什么月饼的时刻了

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

其中就包含，我们最喜（xian）欢（qi）的“五仁月饼”

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】


无论怎样，五仁馅月饼也是陪伴我们时间最长那个的月饼


启飞设计祝大家“节日快乐哈”

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】

别忘了多吃月饼

焊接之----常用焊接符号表示法（4） 【启飞专业知识系统分享-焊接07】
