焊接之---- 焊接设计（2）【启飞专业知识系统分享-焊接02】

2017-09-22176作者：启飞汽车设计

2.3 焊点最少间距要求

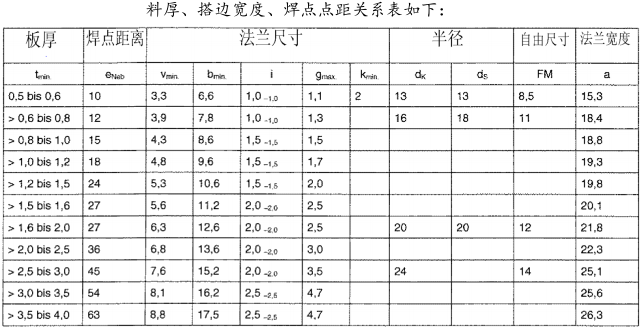

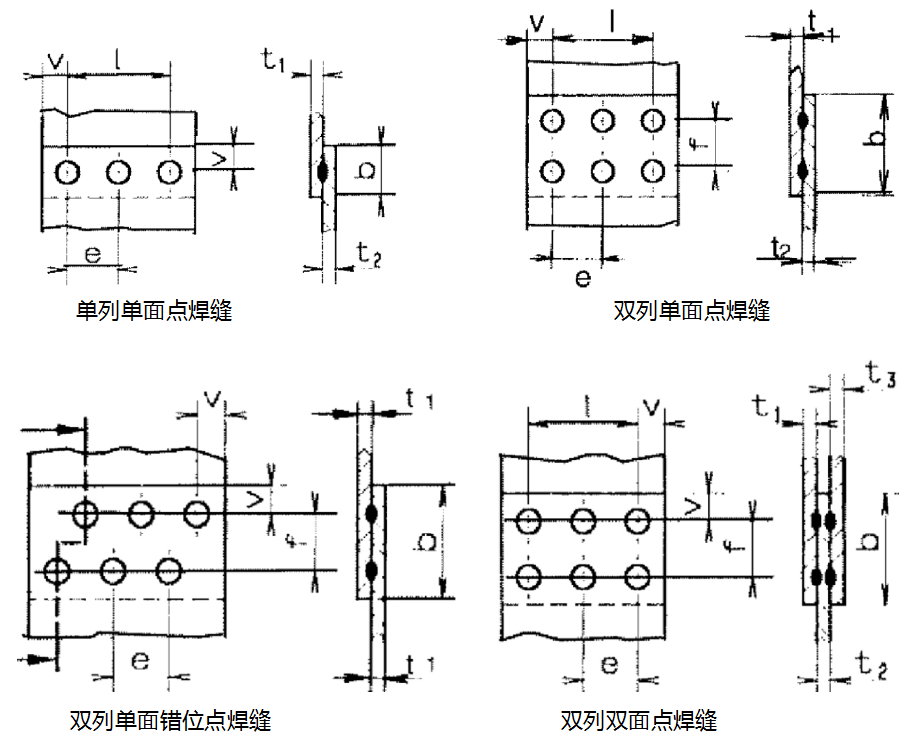

搭接度 b 是工件焊接法兰接触面的宽度,两个接触面的平面必须是平行放置并密切接触（如下图大众标准，单位mm）。b 是边界线的最短距离，一般为: b ≥2v。

在多列点焊缝情况下,焊缝距离 f 就是相对于焊点中心的相邻焊缝之间的最小距离(图中双列)。一般为: f ≥e。

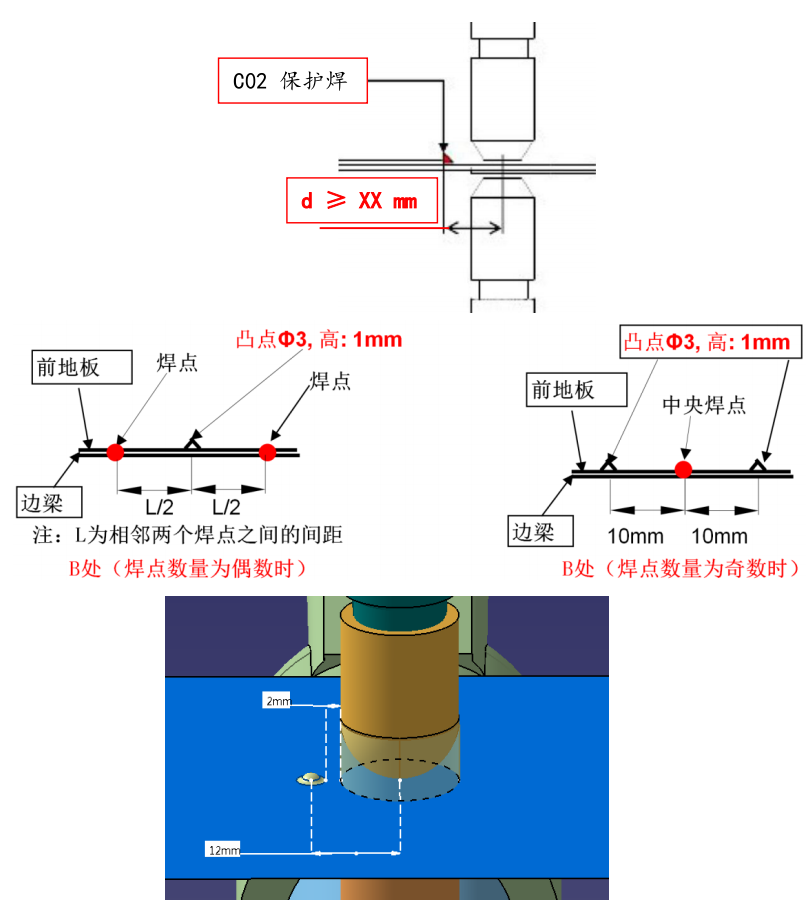

焊点同 C02 保护焊焊缝之间的间隙要求： d ≥XXmm，此标准是防止二保焊导致分流，用于二保焊在前，点焊在后的情况。

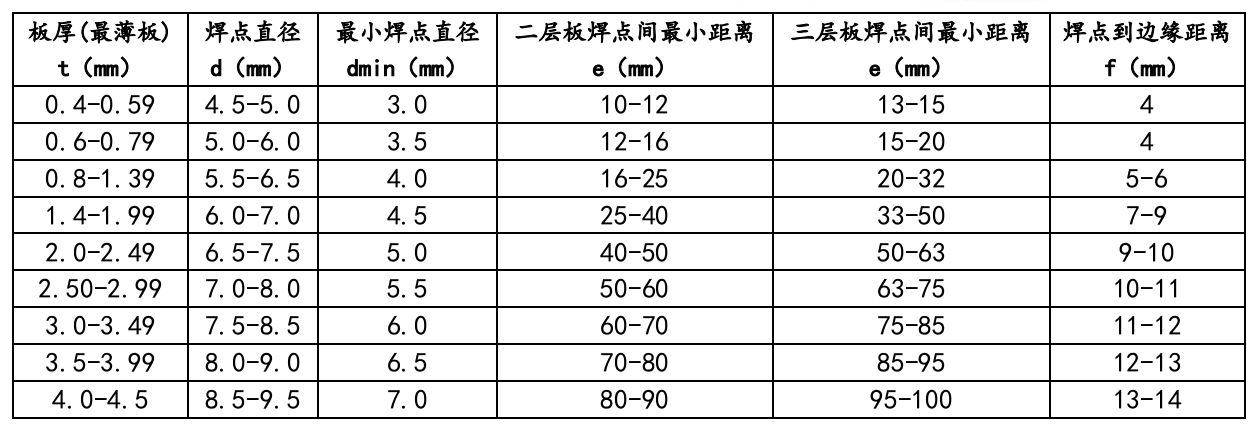

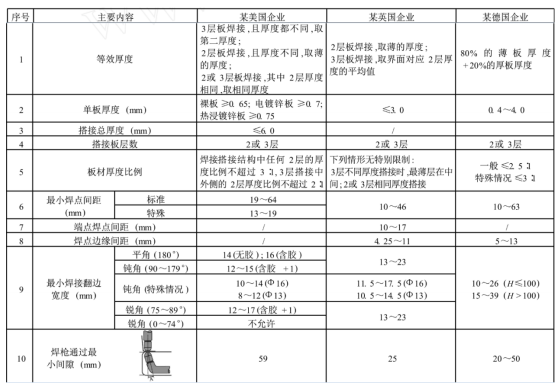

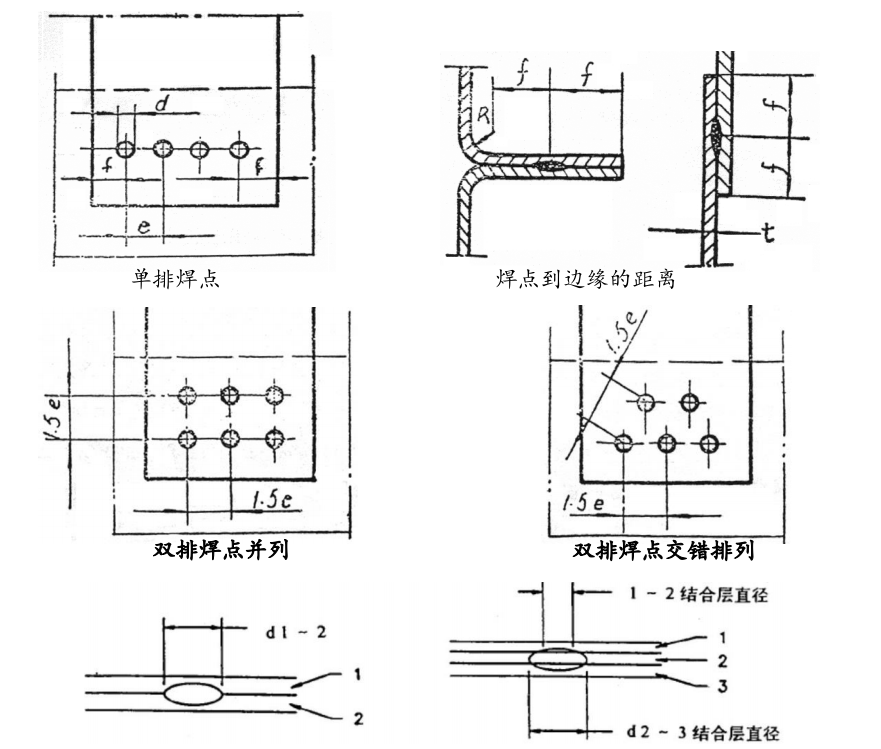

其他参考

2.4 点焊典型结构示例

车身点焊难点位置介绍（见图 2.1 标识处）侧围与地板在后轮罩位置的连接，如图 2.1 位置 1 处：

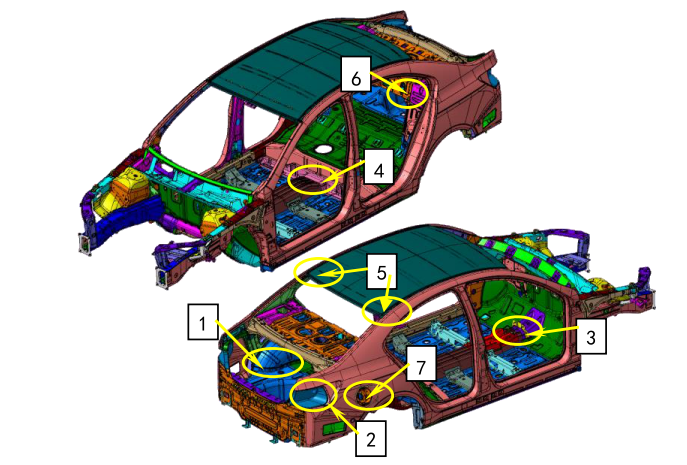

图2.1 整车焊接位置

当采用日韩式的模块设置，后内轮罩归属侧围总成，在与地板拼焊时，连接位置位于图 2.2 区域 1 处，此位置轮罩与地板是曲面配合，配合间隙较大，在焊接时需要一把异常庞大的焊钳从后门洞或者尾箱处穿过（见图 3），焊接此位置，人工操作非常困难，通常采用机器人焊接。

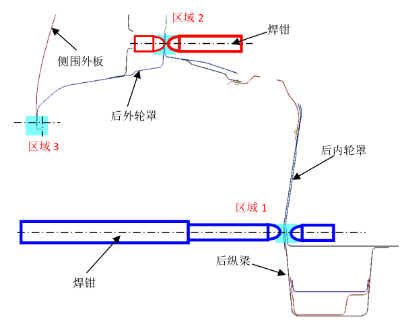

图2.2 后轮罩处X向截面

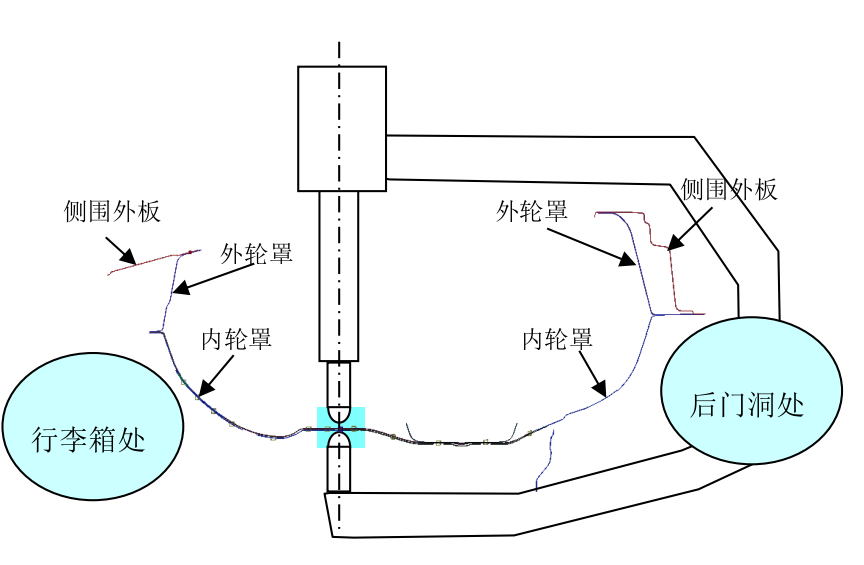

图2.3 后备箱处
