汽车内外饰设计-仪表板设计指南-连载01

1.1仪表板知识简要说明

仪表板是汽车中非常独特的部件，集安全性、功能性、舒适性与装饰性于一身。除了要求有良好的刚性及吸能性，人们对其手感、皮纹、色泽、色调的要求也愈来愈高。

仪表板因其得天独厚的空间位置，使愈来愈多的操作功能分布于其中，除反映车辆行驶基本状态外，对风口、音响、空调、灯光等控制也给予行车更多的安全和驾驶乐趣。因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性于一身的部件。首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。随着人们对车的理解愈来愈超出其功能，对仪表板的手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准。

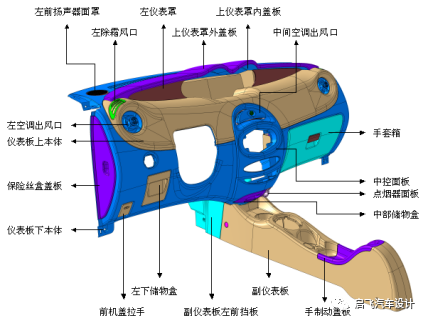

仪表板通常包含仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜风口、除雾风口、手套箱、左盖板、装饰板等零件。大部分仪表板还包含：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档汽车设计有卫星导航系统、手机对讲系统、温度传感系统，USB-SD卡接口等高端产品。

1.2仪表板的分类

仪表板按安全性可分为无气囊仪表板和带气囊仪表板。随着人们对安全性的重视，客户对带PAB、KAB(膝部气囊)仪表板需求加大，主机厂也将此作为卖点之一。气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。因此，现在设计仪表板气囊已开始加装气囊屏蔽开关。

为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。但其与仪表板匹配处存在可视装接线，影响整车美观。为此，近年愈来愈多车型的仪表板设计为无缝气囊仪表板。既能保证气囊正常开启，又无可视装接线。

仪表板按舒适性可分为硬塑仪表板、软质仪表板。

仪表板本体以注塑工艺制成的为硬塑仪表板，因其工艺简单、投资低等优势而被广泛应用，尤其是中低档车。软塑仪表板是在注塑骨架外吸附并粘结或在注塑时复合表皮，使其外观有皮质感，同时在骨架和表皮之间填充聚氨酯泡沫，吸塑表皮的背面也可以直接附带一层泡沫，这样既提高触感又增加吸收能量的能力。目前表皮主要有真空热成形表皮和搪塑表皮。前者是传统的仿真皮工艺制成；后者在近年因其花纹均匀、无内应力、设计宽容度高等特点被广泛应用，并得到客户高度认可，已经成为中高档车主导。

按驾驶方向仪表板可分为方向盘左置仪表板和右置仪表板。
