CATIA零件实体学习宝典（互联网上看不到的实用资料）

2021-04-138988作者：启飞汽车设计

看到很多小白对catia学习很渺茫，网上虽然有很多资料，但都不系统，今天看这本书（书太理论话不实用），明天看那个视频，零零散散的，不系统，浪费了大量的宝贵个人时间。

今天和大家分享的一篇非常系统实用的CATIA学习总结，实用、实用、实用，重要的事情说三遍！！！速看有收获。

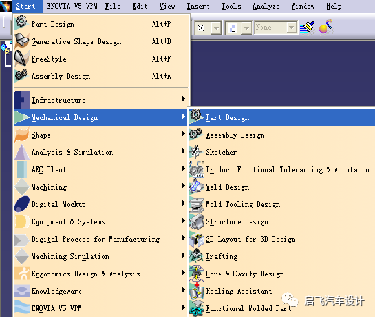

1)选择菜单【Start】-【Mechanical Design】-【Part Design】，即可进入零件三维建模模块,如下图：

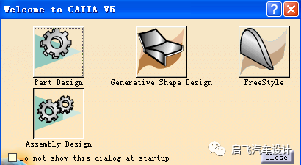

2）从Workbench工作台上选择PartDesign图标，即可进入零件三维建模模块,如下图：

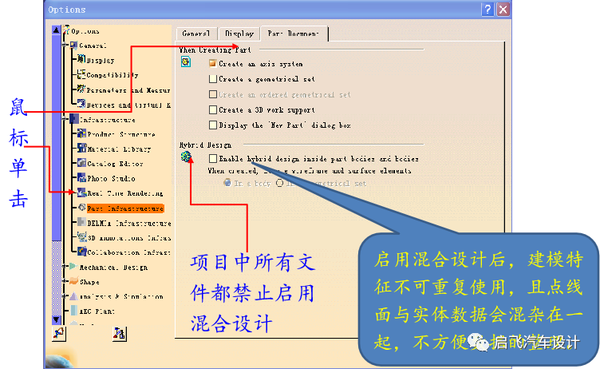

2.CATIA零部件文档模式设置

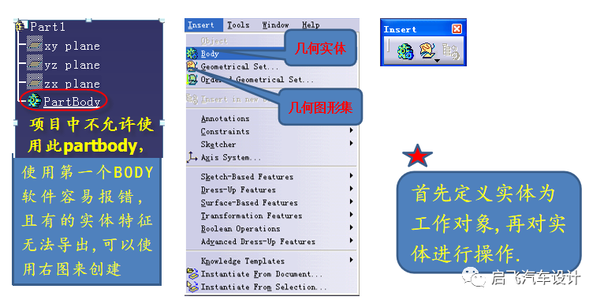

3、零件新几何实体和几何图形集的插入:通过菜单栏插入或直接单击右侧图图标，如下图所示：

以下是基于草图建立特征形体包括以下命令：

一、基于草图建立的实体特征

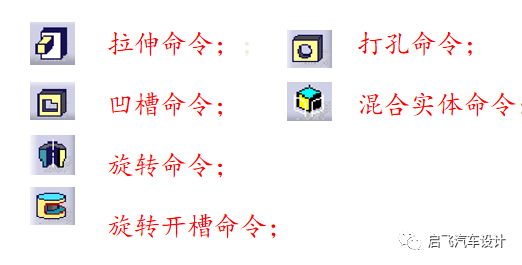

基于草图建立特征实体的命令：

主要讲解以上六个命令，其余命令请大家下去后自己做些了解。

1.拉伸（Pad）

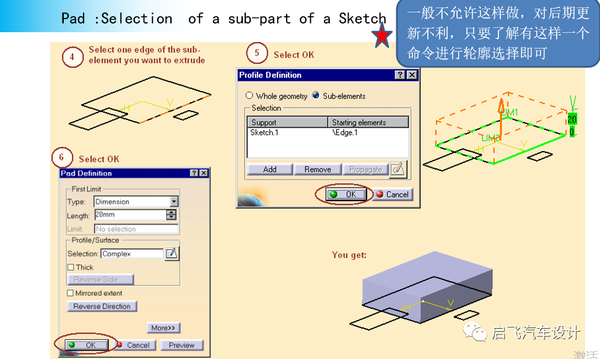

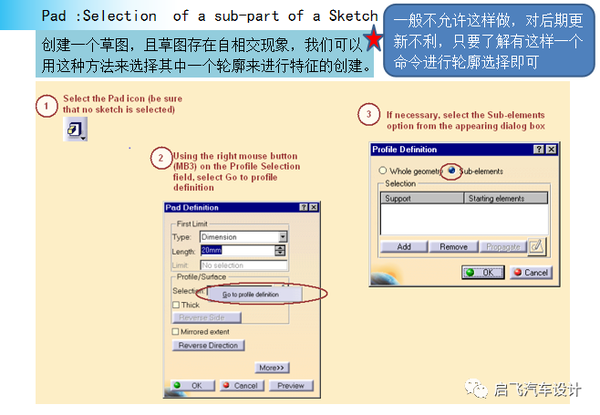

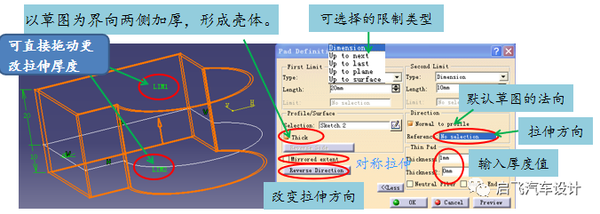

该命令的功能是将一个闭合的平面曲线、截面或若干段不交叉曲线沿着一个方向或同时沿相反的两个方向拉伸而形成的形体。

2.凹槽命令(Pocket)

该命令是创建凹槽，凹槽产生的结果与拉伸相反，是从已有形体上去掉一块

形体。其对话框定义与拉伸对话框相同，输入参数参见拉伸对话框。

（更多篇幅重点讲解CATIA的使用技巧展开讲，不是书本那一套照本宣科），限于内容比较多，就不这里分享了，需要可以直接私信老杨。
