车辆工程必备-整车总布置人机法规-驾驶员前方视野校核（第2篇）

2020-11-074564作者：启飞汽车设计

车辆工程必备-整车总布置人机法规-驾驶员前方视野校核（第2篇）

汽车总布置人机法规知识，是每一位汽车工程师获取加薪升职的必备法宝。

参考标准

GB 11562-2014 汽车驾驶员前方视野要求及测量方法

驾驶员前方视野校核包含以下几方面内容：

风窗玻璃透明区域校核；

A柱障碍角；

驾驶员前方180度视野；

交通灯视野和车前盲区；

驾驶员最大前方上下视野；

360°视野；

风窗玻璃透明区至少应包括风窗玻璃基准点，这些基准点为：

V1点水平向前偏左17°的基准点a；

V1点向前沿铅垂面偏上7°的基准点b；

V2点向前沿铅垂面偏下5°的基准点c；

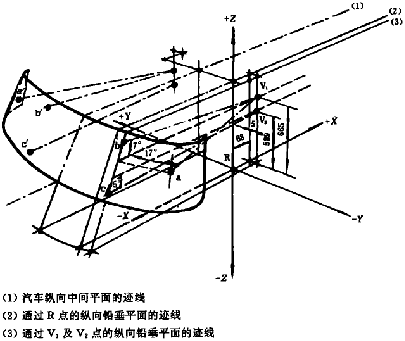

在汽车纵向对称平面另一侧，应增加3个辅助基准点a′，b′，c′，它们与a,b,c三个基准点相对称，如图所示：

即风窗玻璃透明区必须要包含住上述六个点，简单记忆：上7下5左17；

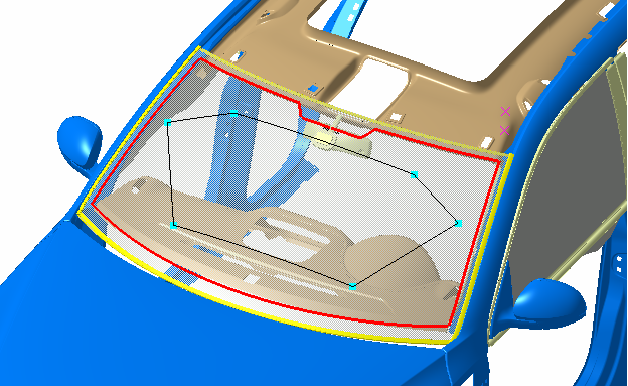

风窗玻璃透明区基准点示意：
