汽车内外饰设计-整车外饰件设计开发知识分享

1.基础说明

1.1 整车外饰件包含的内容 外饰件主要零部件有内外后视镜、外三角块、玻璃，密封系统、门外装饰板/条、顶饰条、行李架、标牌，背胎罩、侧裙护板、前后保、前格栅、挡泥板、轮罩、导风板、扰流板、前风挡下装饰板、前风挡下导水槽及分系统紧固件等。

1.2 整车外饰件的功能 外饰件包含安全件（后视镜、保险杠等），包含整车中的关键件（密封系统、玻璃等）。在整车中，外饰件的功能是不容忽视的。整车的碰撞性能，整车的安全性能及舒适性能都牵涉之中。对于碰撞要求，整车的碰撞性能，行人保护法规对于整个外饰件要求严格。具体见详细设计篇。

1.3 外饰件的设计原则 — 整体性原则— 协调性原则— 安全性原则— 标准性原则— 观赏性原则以上方面在各产品的设计篇中，将详细介绍安全性原则、标准性原则。

1.4 外饰件的独有性能要求

1.4.1 光照试验 相对于其他的内部装饰的件，外饰件对于光照试验的要求更高，因为是阳光直射的部位，一般要求 10 个周期。

1.4.2 日晒气候老化 日晒气候老化试验，要求是将外饰件暴露于有一定的湿度、温度和水接触的日夜循环的环境中，暴晒 15 天。

2.整车外饰件设计流程

2.1 设计输入

2.1.1 产品的开发类型 根据我们公司新产品开发手册的规定,新产品开发包含：平台开发、车型开发、改型开发。分别定义如下：

2 乘研院内外饰部整车外饰件开发综述

平台开发：开发全新的平台、全新的整车造型、系统结构、配置、布置的整车项目。

— 车型开发：在已有的平台基础上，全新的整车造型和布置。

— 改型开发：保留平台，通过局部的改型和布置，进行小的改动。

2.1.2 配置表 整车配置表详细的反映了整车外饰零部件的采用情况，为外饰件的开发及选择提供依据。

 2.2 竞争车型的 BENCHMARK 分析 新的车型设计开始之前，对竞争车型的分析研究非常重要，，外饰件的 BENCHMARK 主要包含内外后视镜的选择、密封条截面的沿用等。

3.整车主要外饰件的开发周期

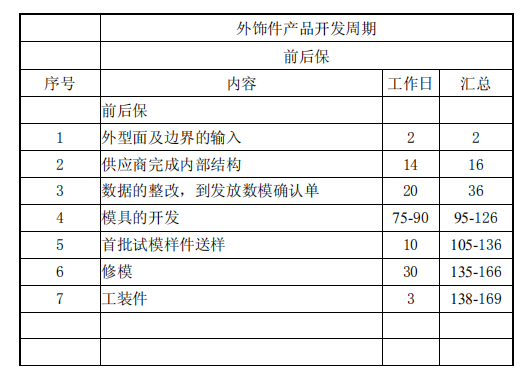

前后保险杠开发周期实例：
