CAE有限元分析-连载7:CAE分析在汽车领域的应用

2020-03-1376作者：启飞汽车设计

CAE有限元分析-连载7:CAE分析在汽车领域的应用

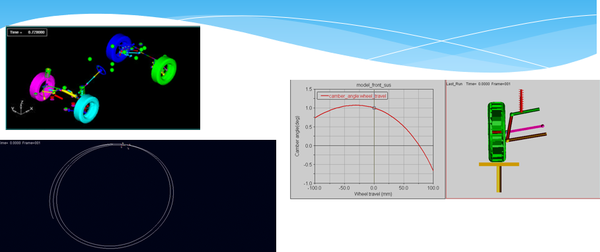

1、运动及动力学

运动及动力学分析主要涉及: 运动件的干涉校核和动力学分析，悬架或底盘系统的操作稳定性等

求解软件主要包括: ADAMS， Recydn，CATIA，UG

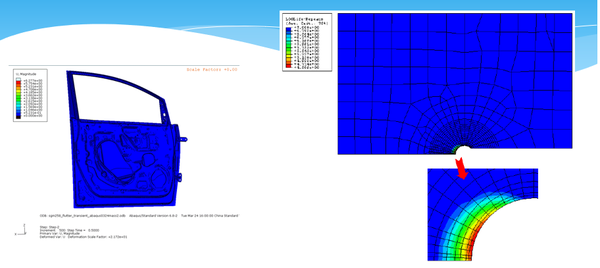

2、结构及疲劳：

结构疲劳分析主要涉及: 零部件的刚度、强度、模态、疲劳耐久等。

求解软件主要包括: Nastran, ABAQUS, Hyperworks , Fe-safe, Fatigue等，也即隐式算法（低速）。

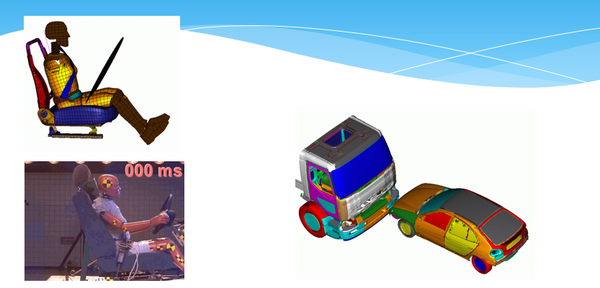

3、碰撞

碰撞分析主要涉及: 整车的正碰、侧碰、尾碰、偏置碰、翻转、行人保护等。

求解软件主要包括: Ls-Dyna, Radioss等，也即显式算法（高速）

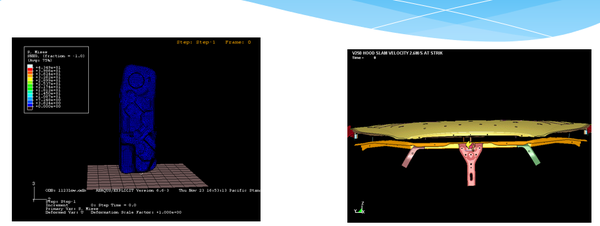

4、冲击或跌落

冲击或跌落分析主要涉及: 零部件或系统的冲击或跌落等。

求解软件主要包括: Ls-Dyna, Radioss等，也即显式算法（高速）。

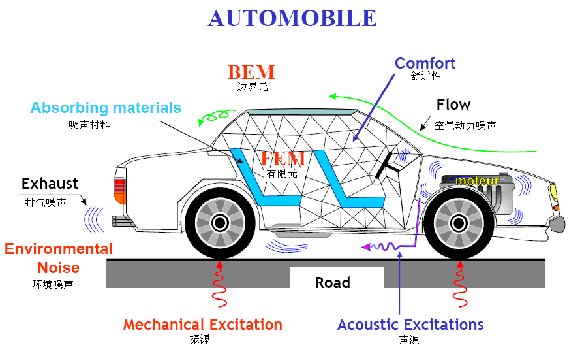

5、NVH

NVH分析主要涉及: 整车或零部件的振动、噪声等

求解软件主要包括: Nastran, Sysnoise, Actran等

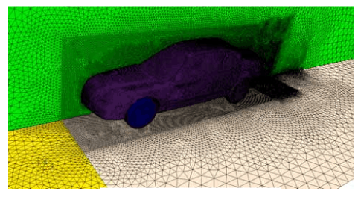

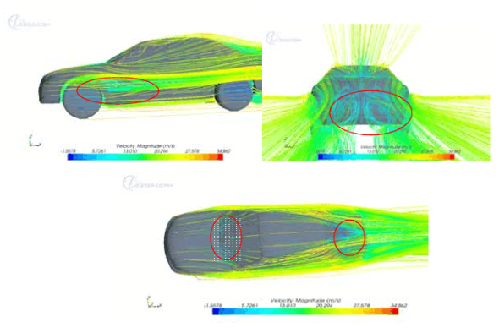

6、流场分析

流场分析主要涉及: 整车的外流场(风阻)、空调的除霜风道、乘客舱流场及温度场、散热器、冷凝器、风扇热交换零件的流场、整车密封性等。

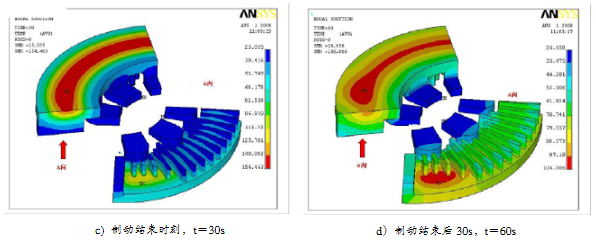

7、热、固耦合分析

耦合分析主要涉及: 零部件在复杂环境(温度、外力等综合条件)的结果性能

求解软件主要包括: ABAQUS，ANSYS等

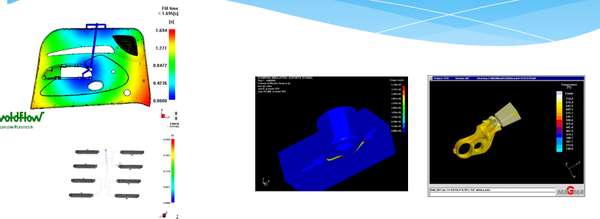

8、成型分析

成型分析主要涉及: 注塑成型分析，冲压成型分析，铸造成型分析等等。

软件主要包括: Moldflow, Dynaform, MAGMA
