汽车内外饰设计-连载08：外饰零部件设计参考之前风窗玻璃

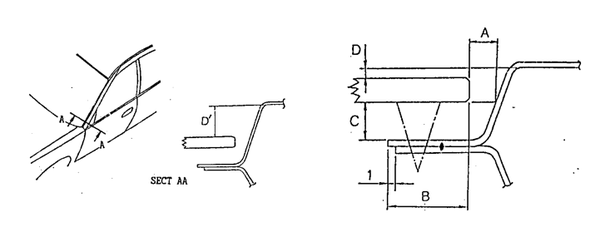

1、前风窗玻璃与相邻零件的尺寸关系（如图）：
前风窗玻璃与相邻件间隙A≥4mm(一般4～7mm,具体根据主机厂生产水平确定)前风窗玻璃与相邻件间隙B＞12mm前风窗玻璃与相邻件间隙C=4～6mm(日本一般为5)前风窗玻璃与相邻件阶差D：玻璃面与相邻件阶差小时，D＞2mm，玻璃面与相邻件阶差大时，D＞13mm
2、前风窗安全夹层玻璃厚度系列为：2+0.76+2， 3+0.76+2，2.5+0.76+0.76 （单位：mm，中间夹层膜厚度为0.76mm）

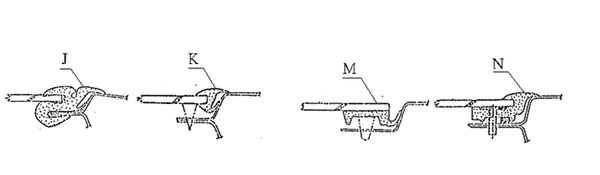

3、前风窗玻璃的形式及其应用（如图）：
J断面，装配后不美观，安装较困难；应用实例：现代STELLAR、大宇 PRINCEK断面，现在汽车密封条的主要断面形式，效果较好；应用实例：大宇大部分车，现代ELANTRA、 SONATA，起亚：CAPITALM断面，空气阻力小、美观、安装简单；应用实例：上汽 PASSATN断面，安装简单、外观美观应用实例：大宇 QTR GLASS

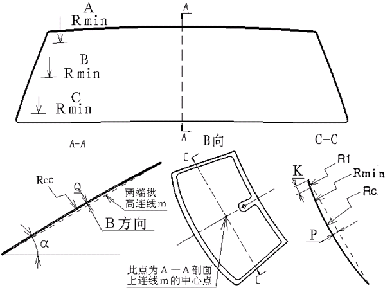

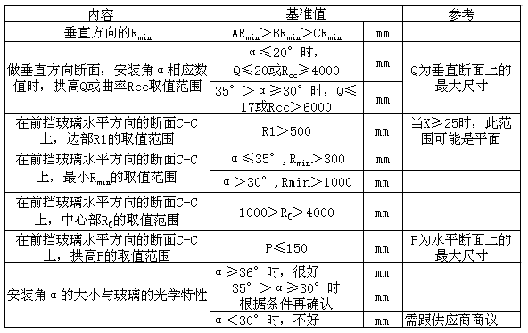

注意:在前风窗玻璃前期分析时,要特别注意玻璃两个弦高P、Q，具体可参考上表，如此值太大玻璃生产加工困难。

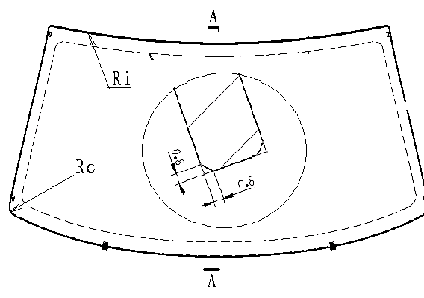

5、前风窗玻璃倒角尺寸的设定(如图）：
前挡玻璃周边过渡圆角RC≧5.5mm
前挡玻璃上端弧度Ri ＞150mm
前挡玻璃周边倒角0.8mm
前风窗玻璃黑区边界到内饰零件边界的距离不小于5mm。
6、前风窗玻璃视野要求：
A柱障碍角（司机侧）：5.3°以下，极限6°
A柱障碍角（副驾驶侧）：5.3°以下，极限6°
前方水平视野：25°～30°，极限18°
前方上视野：14°以上，极限12°
前方下视野：4°以下，极限5°
注意：在具体设计中，按照总布置视野要求进行

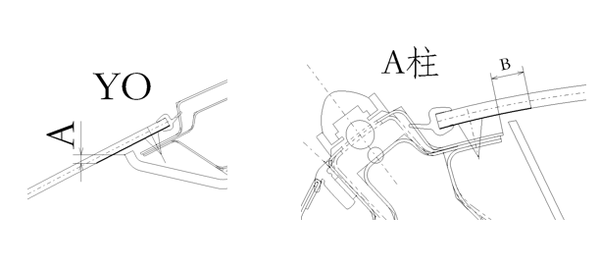

7、前风窗玻璃黑区与钣金翻边及内饰关系：
如图所示：前风窗玻璃上黑区与顶棚边界在Z向的距离A≥2mm(在满足视野的情况下，尽量做到5mm）
如图所示：前风窗玻璃侧黑区与钣金翻边最小距离为B=10.5mm（内饰与钣金间隙3mm+内饰料厚2.5mm+黑区与钣金翻边最小距离5mm）

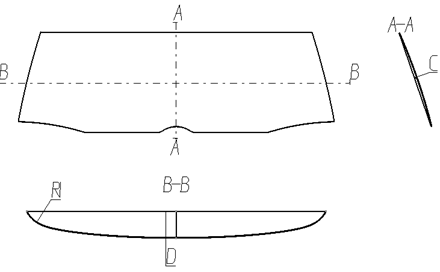

后挡风玻璃主要从工艺方面考虑：
1.垂直方向弦高（A-A）所示 c≤25mm
2.水平方向弦高（B-B）所示：D ≤150mm
注：D=200mm，废品率50%
D=160mm，废品率30%
我们给要求一般D≦140mm
3.转角R1大小要求 R1≥105mm
