汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。

了解到这个基本的概念，启飞汽车设计就从线束相关结构及线束设计流程跟大家具体的谈一谈汽车线束设计的相关知识。

汽车线束的整体发展趋势：随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。

作者VX：qifei2049

（一）：线束结构

汽车线束又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。

汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。

   （二）汽车电线束的设计

电线束在整车中的作用是将电气系统的电源信号或数据信号进行传递或交换，实现电气系统的功能及要求。  作者V：qifei2049

2.1电线束的设计流程

(1)由电气布置工程师提供整车电气系统的功能，电气负荷及相关的特殊要求。电器件的状态、安装位置、线束与电器件对接的形式。

(2)根据电气功能及要求，绘制整车电气原理图及线路图。

(3)根据电气原理图对每个电气子系统及回路进行能源分配，其中包括电源的搭铁线，以及接地点的分配。

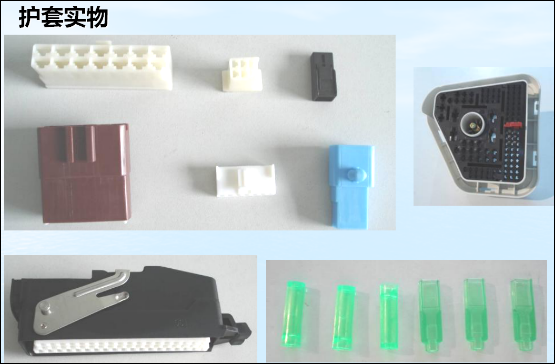

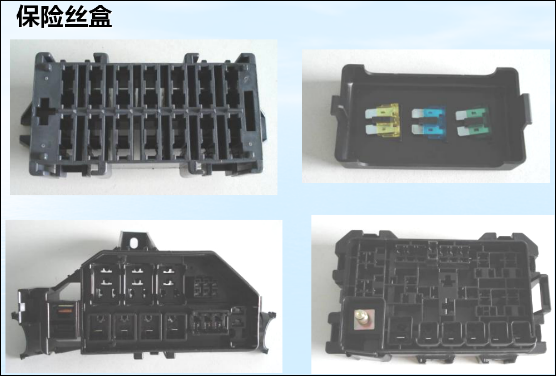

(4)根据各子系统电气件的分布情况，确定线束的布线形式，每根线束连接的电器件及在汽车上的走向；确定线束的外保护形式及过孔的保护；根据电气负荷确定熔断器或断路器；再根据熔断器或断路器的量确定导线的线径；根据电器件的功能，依据相关标准确定导线的线色；根据电器件本身的接插件确定线束上与其对接的端子和护套的型号。

(5)绘制二维线束图和三维线束布置图。

(6)根据经核准的三维线束布置图，校核二维线束图，二维线束图准确无误方可发图，经认可后试制、生产。

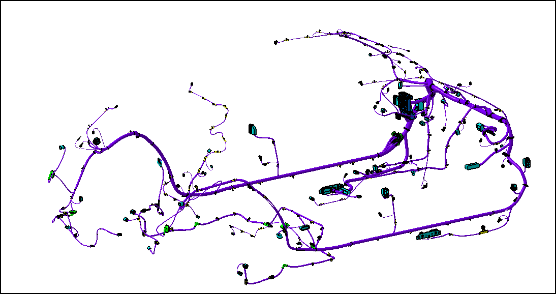

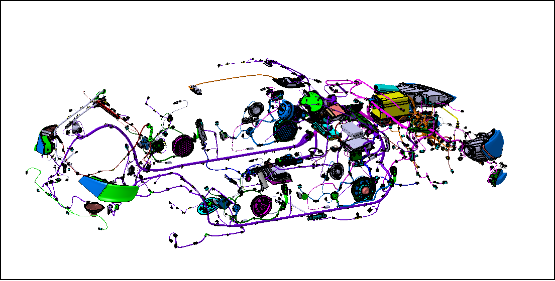

2.2：三维布线图绘制要点

(1)根据各个电器件的位置不同，确定三维布线的形式，目前国际上通用的布线形式一般为E型和H型。

(2)模拟仿真不同区域的线束直径。

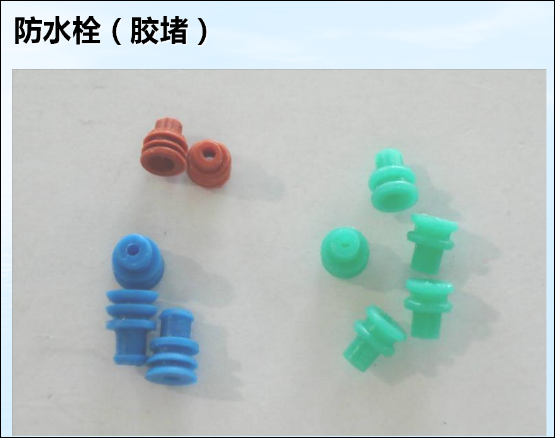

(3)考虑线束过孔的密封与保护。

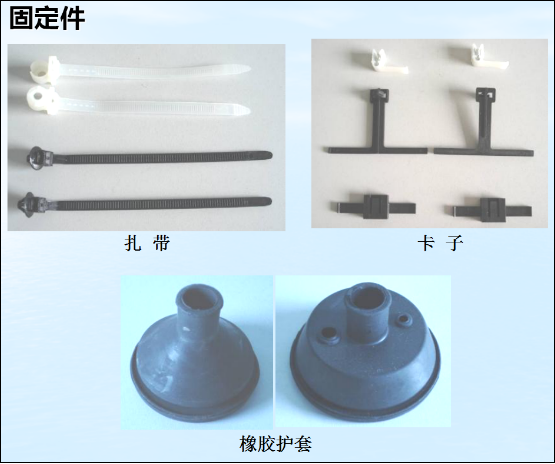

(4)线束的固定孔位与固定形式确定。

(5)理论上讲，一根线束连接所有的电器件是最合理的，但实际装车时是根本做不到的，所以线束要合理分块，在方便装配的情况下，尽量采用系统化设计。    (6)搭铁点设计在线束设计中是很重要的，否则会造成信号干扰，影响某些电器的功能实现。
