我们启飞汽车设计在之前一篇文章中讲到： 内外饰设计作为汽车设计里面的一个环节，它是汽车工程化数据的 一个重要部分。一般主机厂都用CATIA完成的设计过程。了解这个知识体系需要了解一些内容：内外饰 结构 分类。内外饰设计流程

（一）如下几个分类：

需要明确一个概念：广义上整车上注塑件都属于内外饰设计范畴。后面会有一些特殊的说明，类似于座椅密封条和车灯等这一块的特殊性。

一般内外饰的分类，多数按照不同部件在整车上的空间进行分类。在驾驶室之外的注塑件我们称之为外饰件、驾驶室之内的我们称之为内饰件。一般公司内外饰设计部门组织划分也分为内室和外室两个科室。

几个概念需要重新说明一下

1.类似座椅比较特殊。一般有专门的座椅系统的工程师，基本上他们划分的还是比较清楚。

2.地毯这类软饰也比较特殊，一般情况下也有供应商完成。

3.虽然从大属性上车灯罩属于内外饰范畴，但是一般也有专门的车灯工程师去完成，里面需要涉及到的一些光学知识，跟内外饰的知识区别还是很大。

4.密封条系统也比较特殊，一般情况下都是供应商完成的，不是内外饰设计工程师的职责。

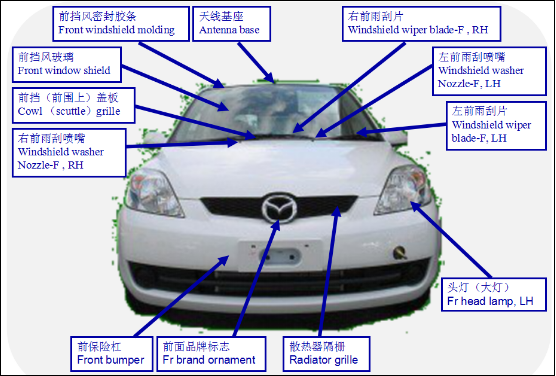

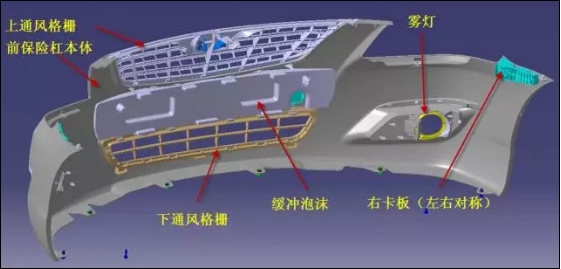

1.1前保系统：

保险杠本体、上下通风格栅、雾灯及雾灯照、


前保附件：

品牌标志、前挡风密封胶条、雨刮喷嘴、雨刮片、前挡盖板。如下图。

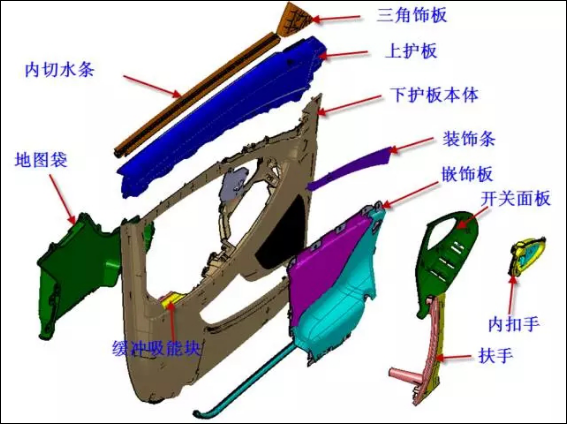

1.2门护板系统

上护板，下护板本体、地图袋、装饰条、嵌式板、开关面板、内扣手、

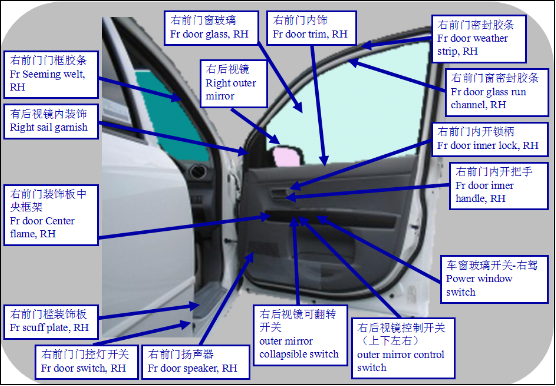

门护板系统附件介绍：

后视镜、内开把手、反转开关、门控灯开关、门开装饰条等、如下图

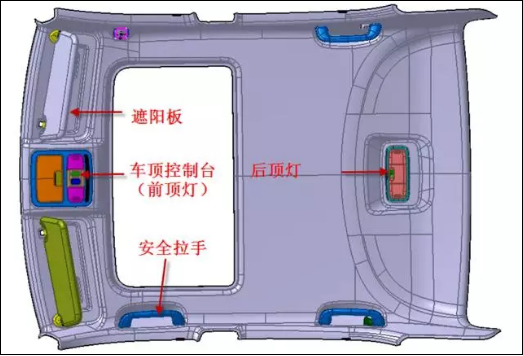

1.3顶棚总成：

遮阳板、后顶灯、安全拉手、车顶控制台、顶棚

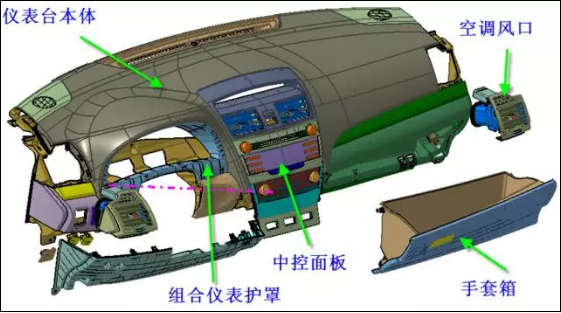

1.4仪表台总成：

仪表台本体、组合仪表护罩、手套箱，封口，中控面板、副仪表台。

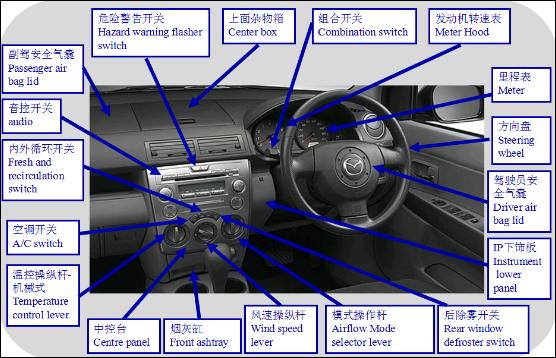

仪表系统的附件：

各类开关、操纵杆、方向盘里程表、烟灰缸

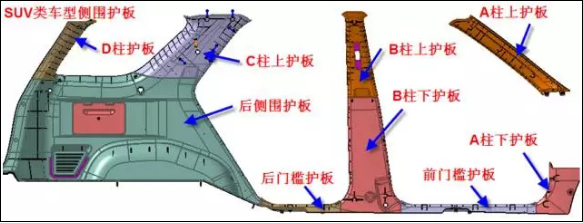

1.5内饰侧围护板总成系统：

A柱上下护板、b柱上下护板、c柱上护板、后门槛护板、d柱护板，后侧围护板。

（二）内外饰设计开发流程

根据上面流程图，它不光代表一个内外饰系统开发流程，基本上囊括了所有研发体系里面的一个开发流程。

简单的对这个流程进行解释一下：

起步环节都是客户提出需求、然后项目组根据需求拿出效果图和油泥模型等验证报告。客户认可之后，跟公司的商务部签订商务合同。主要是包括一些报价、周期和质量的要求。公司的商务部下发立项任务书。最先介入的是造型团队，造型开始进行效果图设计、数字化建模、油泥模型、CAS面输入给总布置。总布置进行硬点设计和法规人机布置。一旦这些都确定好了之后，造型需要将a面输入给内外饰、车身团队。一般进行断面和结构的设计。在设计的过程当中，工程设计也需要向造型反馈一些a面的成型问题。Cas这个时候也需要改。反复的不同的部门协调工作。
