    复合能量存储系统是指由两种或两种以上的储能器、 能源或转换器作驱动能源, 其中至少有一种能提供电能的系统。 目前最常见的混合能源系统有动力蓄电池+超级电容、 动力蓄电池+燃料电池等几种类型, 其他复合能量存储系统还有高能量动力蓄电池+高功率动力蓄电池、 动力蓄电池+飞轮电池等形式, 目前应用较少。

1.动力蓄电池+超级电容构成的复合能量存储系统

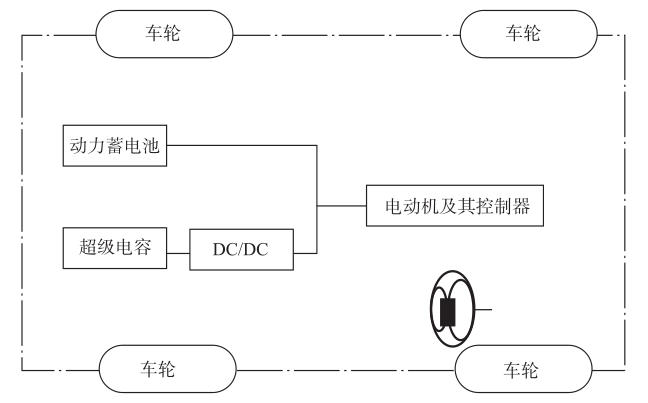

    当采用动力蓄电池+超级电容的复合能量存储系统时, 所选的动力蓄电池必须能够提供高比能量, 因为超级电容本身比动力蓄电池具有更高的比功率和更高效回收制动能量的能力。 由于超级电容的工作电压比较低 (即使采用多个电容器组合使用, 工作电压通常也小于100V), 所以需要在动力蓄电池和超级电容之间加一个 DC/ DC 功率转换器。 图一所示为典型的动力蓄电池+超级电容构成的复合能量存储系统的结构。



图一 典型的动力蓄电池+超级电容构成的复合能量存储系统的结构

2.动力蓄电池+燃料电池构成的复合能量存储系统

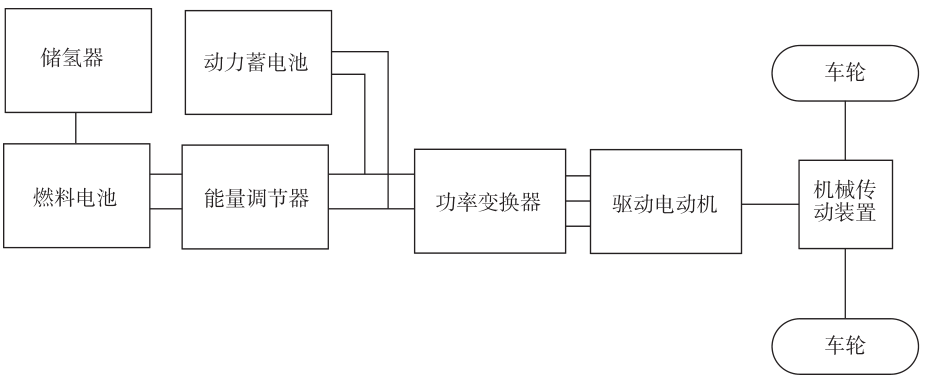

    虽然燃料电池具有非常高的比能量, 但比功率低并且难以实现再生能量回收, 因此动力蓄电池+燃料电池的复合能量存储系统是目前燃料电池汽车最常见的结构形式, 其中动力蓄电池的选择用于弥补燃料电池的缺点。 图二所示为典型的动力蓄电池+燃料电池构成的复合能量存储系统的结构形式。



图二 典型动力蓄电池+燃料电池构成的复合能量存储系统的结构形式
