    直流电机的结构形式是多种多样的，图1所示为直流电动机的结构，图2直流电动机横截面示意图。直流电动机主要由定子部分和转子部分两大部分组成。

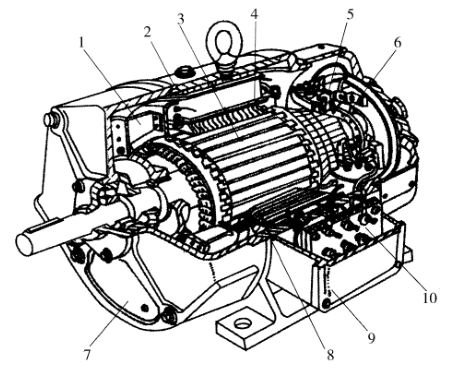

图1 直流电动机的结构
1—风扇；2—机座；3—电枢；4—主磁极；5—刷架；6—换向器；7—端盖；8—换向极；9—出线盒；10—接线板

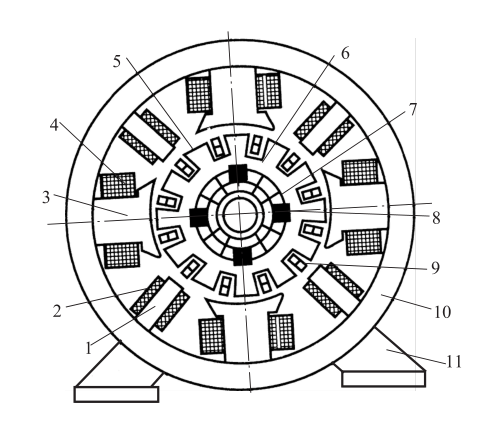

图2 直流电动机横截面示意图

1—换向极铁芯；2—换向极绕组；3—主极铁芯；4—励磁绕组；5—电枢齿；6—电枢铁芯；7—换向器；8—电刷；9—电枢绕组；10—机座；11—底脚

1.定子部分

    定子用来安置磁极和作电动机的机械支撑，等它包括主磁极、 机座、 换向极、 端盖、 轴承等，静止的电刷装置也固定在定子上。

1) 主磁极

    主磁极的作用是建立主磁场，它由主极铁芯和套装在铁芯上的励磁绕组构成，如图3所示。
    主极铁芯一般由 1~1. 5mm 低碳钢板冲压为一定形状叠装固定而成, 是主磁路的一部分。 励磁绕组用扁铜线或圆铜线绕制而成, 产生励磁电动势。

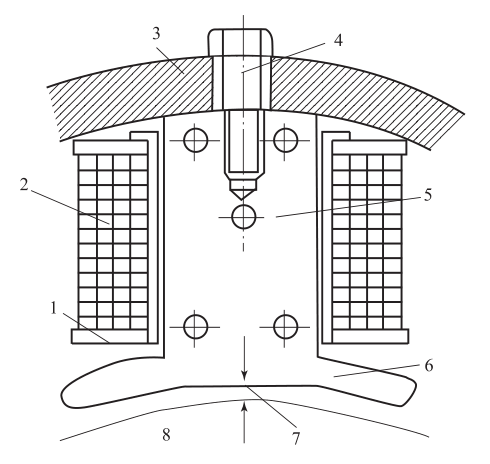

图3 主磁极
1—框架; 2—励磁绕组; 3—机座; 4—螺栓; 5—主极铁芯;6—极靴; 7—气隙; 8—电枢

2) 机座

    机座用铸钢或厚钢板焊接而成, 它既是主磁路的一部分, 又是电动机的结构框架。

3) 换向极

    换向极的作用是改善直流电动机的换向性能, 使直流电动机运行时不产生有害的火花。它由换向极铁芯和套装在铁芯上的换向极绕组构成, 如图4所示。

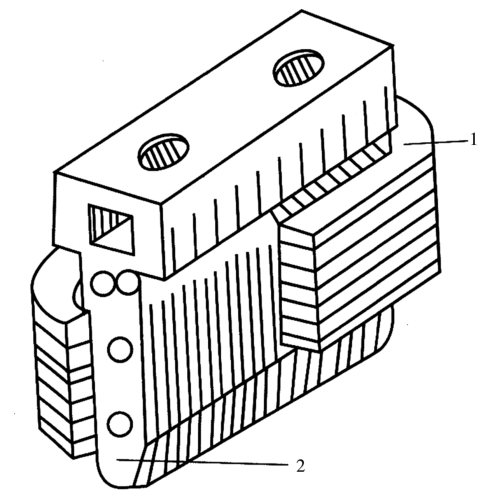

图4 换向极
1—绕组; 2—铁芯

4) 电刷装置

    电刷装置由电刷、刷握、刷杆和汇流排等组成, 用于电枢电路引入或引出。

2. 转子部分

    转子上用来感应电动势而实现能量转换的部分称为电枢, 它包括电枢铁芯、 电枢绕组和换向器等, 如图5所示。

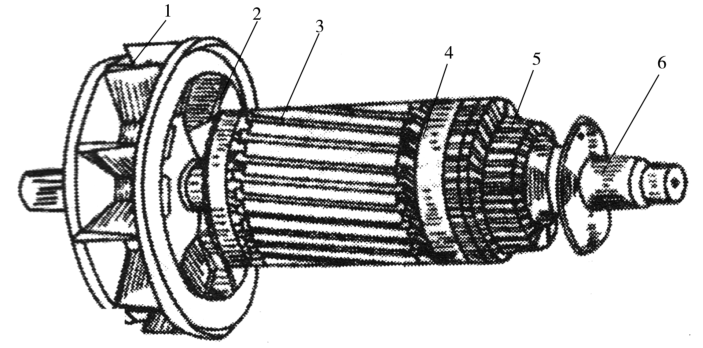

图5 直流电动机的转子
1—风扇; 2—绕组; 3—电枢铁芯; 4—绑带; 5—换向器; 6—轴

1) 电枢铁芯

    电枢铁芯既是主磁路的组成部分, 又是电枢绕组的支撑部分。 电枢绕组嵌放在电枢铁芯的槽内。 电枢铁芯一般用 0. 55mm 硅钢冲片叠压而成。

2) 电枢绕组

    电枢绕组由扁铜线或圆铜线按一定规律绕制而成, 它是直流电动机电路部分, 也是产生电动势和电磁转矩进行机电能量转换的部分。

3) 换向器

    换向器是由换向片、 云母片、 V 形绝缘环、 压圈和紧固件组成的电流换向装置, 用于电枢电流的换向。
