摘要

    本文指出了应用计算的辅助设计可以落实工艺理念, 同时探讨修边线展开、典型拉深型、回弹的处理等方式方法, 通过计算机的辅助计算方式来替代传统的手工设计方式, 进而提高汽车覆盖件的冲压工艺效率, 加强模具设计质量。
    汽车的覆盖件属于汽车中一个重要零部件, 覆盖件质量好坏会对汽车整体质量产生直接影响, 因此为了保证汽车质量, 大多数产商都把经济投到汽车的覆盖件生产与制造之中, 通过保证汽车的覆盖模具质量, 来提高汽车整体质量。

一、应用计算的辅助设计可以落实工艺理念

    进行传统冲压工艺的设计时, 工艺人员都是把产品图样与线图样当做依据, 然后绘制二维工艺的工序, 相关操作人员再按照工艺工序的图样, 依据产品模型对手工制作的工艺进行补充。传统的冲压工艺设计是工艺人员以产品图样, 线图样为依据, 绘制二维的工艺工序, 操作者根据工艺工序图样在产品模型的基础上手工制作工艺补充。而在新时代, 工艺人员直接可以通过计算机来分析工艺, 通过任意的旋转制件, 对冲压的方向进行确定, 然后构造工艺的补充, 明确拉深的轮廓线, 再对展开线进行修边, 同时回弹处理工艺, 其压料芯轮廓线与正侧交刀位置等都一一提供。该模具型面的加工与模具结构的设计依据主要就是统一性, 而且具体工序的内容也可以有效控制。

二、工艺造型与修边线展

    在开弹与回弹处理过程中, 都是应用美国的UGS公司生产工程软件UG, 这种工程软件有着极强的建模能力, 可以任意构建自由的曲面。通常用来构造工艺的补充造型曲面方式主要包含以下几种。二次曲面、扫毛面、偏置面与延伸面等。

(一)修边线展开

    传统展开方式主要包含实际测量与计算, 而在计算机中进行修边线展开时, 比手工方式要准确与迅速。通过截面线的功能来选取产品结束边界与开始边界, 同时在设置一个截面的间距, 以便做出带有距离的截面线。若是薄板料, 可以不用考虑料的厚度, 只需遵循弧长相等的原则, 在每一条截面线之上取等弧长点, 再对每一个界面线上点进行连接, 形成样线, 经过稍微修正以后就可以作为修边的展开线。若产品是厚板料, 需要考虑板料的厚度, 把产品的基准面设置于中性层, 再进行截面线制作, 方法和薄板料一样。

(二)典型拉深型

    通常典型拉深型主要包含筋拉深、面拉深、圆角拉深、斜面拉深与延伸面拉深等。通常延伸面是使用曲线面、扫描面与网格面等方式来构建, 其是依据各种素材, 然后采用不同建面方式进行构建。斜面拉深主要使用扫描面与曲线面进行构建, 使用曲线面的时候需要两条不同的曲线, 一条曲线是按照底面拉深产品延伸的尺寸来制作, 而另外一条曲线是根据第一条曲线进行偏置得出。通过上述两条曲线就可以构成斜面拉深。使用扫描面的时候, 同样需要两条不一样的曲线, 一条曲线主要是按照底面拉深产品的延伸尺寸进行设计, 而另外一条这是按照斜面拉深角度进行确定。

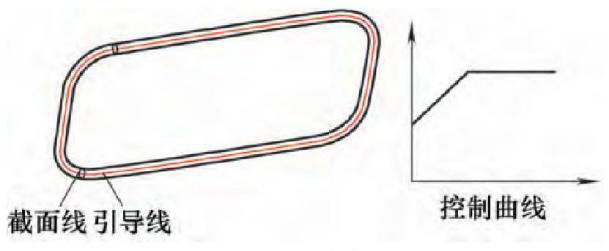

    圆角拉深主要使用桥接面或者是曲面倒圆, 实际操作时经常会使用曲面倒圆。通常情况下, 产品的面拉深主要采取延伸面;筋拉深主要使用专门做筋的功能或是扫描面, 应用扫描面的时候, 引导线曲线主要为拉延凸模的轮廓线偏置线, 若引导线形状比较特殊, 需要人工制作样条线, 再连接样条线即可。截面线需要按照筋截面的形状进行确定, 然后制作筋拉深, 但是在实际的生产中, 仅粗细没有一个硬性规定, 这就需要采取Law的曲线控制筋粗细, 具体从图一中可以看出。



图一拉深筋成形


(三)回弹的处理

    通常为获得最终的产品, 需要经各种工序进行冲制, 在完成各道工序以后, 所得冲压件和产品往往还存在一定的差距, 尤其在产品形状与轮廓方面的差异比较明显。若冲压件和产品差距超出产品规定公差的范围, 代表这个制件不合格, 需要重新制作。目前, 针对产品轮廓与形状偏差提出模具型面处理方式, 即回弹的处理, 制件回弹主要包含以下几种类型:在冲压材料的过程中, 流动速度存在差异;未达到塑性的变形;残余的应力等。回弹的现象主要存在于制件中, 回弹克服方式也是通过材料变形来均衡, 将应力消除。
    虽然从感性方面了解到回弹的趋势, 然而并没有准确到量上, 很多回弹的处理都是根据经验来处理, 设计回弹量时, 经常不符合实际情况。然而, 很多制件都需要经过进行回弹处理以后才会有所好转, 所以需要对回弹方向进行确定, 再对各个方向上回弹角度进行明确, 于翻遍线各个位置取截面线, 再把回弹角度折到个截面中, 通过新截面线对翻边面进行构造。

三、结语

    总而言之, 伴随科学技术发展与进步, 各类新成形的工艺产生与仿真模拟技术不断地进步, 在某种程度上完善了冲压的工艺, 推动模具周期、成本与质量变革。同时为了让国产冷冲压的磨具走向全球, 需要对传统手工设计方式进行创新, 应用计算机的辅助设计, 提高汽车覆盖件的设计质量。

作者：曾文超  来源：现代国企研究
