仪表板设计指南-间隙面差的初步定义

2017-05-02188作者：启飞汽车设计

仪表板的布置截面完成后，根据布置前的间隙定义及布置完成的截面线，确定仪表板的间隙、面差，并发放给相关部门。

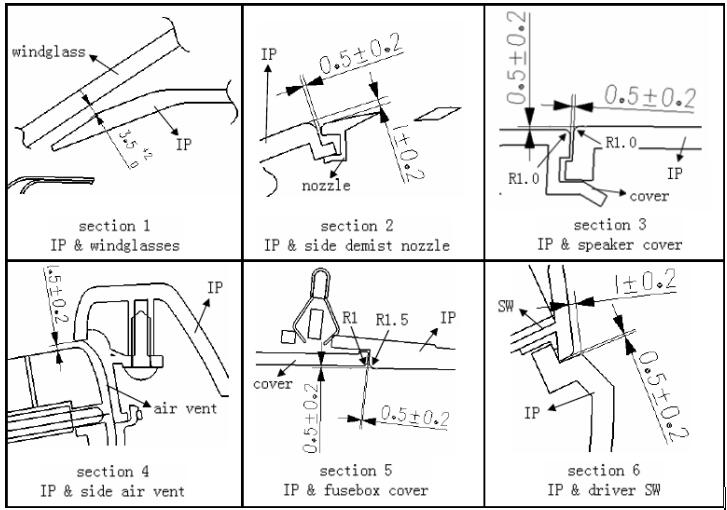

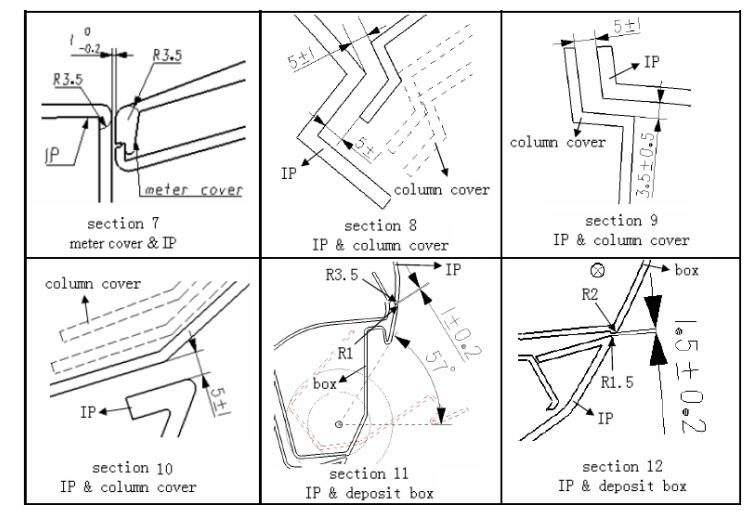

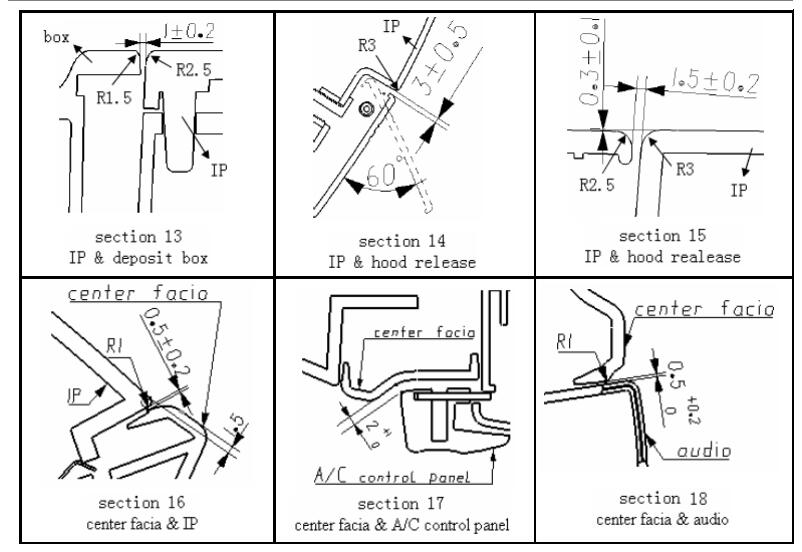

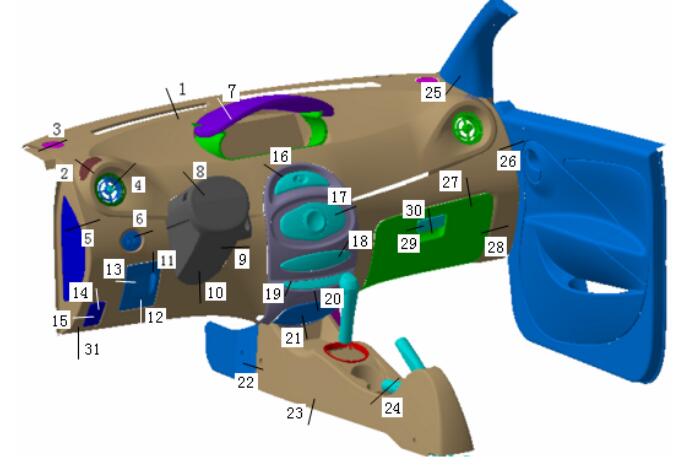

下面是S18仪表板的间隙面差图，对以后的车型的开发可以提供一个参考：
仪表板设计指南-间隙面差的初步定义

注：这些间隙和公差每个国家、每个公司都有自己的标准，是由一个国家的工艺水平所决定的，如果要真正定义出适合奇瑞的标准，就需要我们在平时的工作中收集各种质量问题、尺寸参数，进行汇总分析。

2.8其他标识的设计要求

仪表板上的标识主要有VIN标牌和气囊标识。
而后者一般指的是PAB提示，当然有的高档车在驾驶侧也会有膝部气囊的提示。例如：AIRBAG、SRS KNEE AIRBAG等。如果是配置无缝气囊的注塑仪表板，它的安全气囊标识一般是直接在仪表板本体模具中脱出来的，这就意味着因为此标识，仪表板需要出两套仪表板模具以满足不同的配置要求，如果产量较大，这是可以接受的。而其它的方法，如在模具上加一镶块，这样容易在镶块周边形成一圈印子，外观效果不佳；我们也可以采用喷漆和贴标签的办法，这样是省了一套模具,一
