    在市场部门的产品调研、造型部门的创意草图和重要硬点的总布置完成后, 最终确定关键零部件的技术方案, 包括详细的设计思路、技术开发要求、DFMEA等。

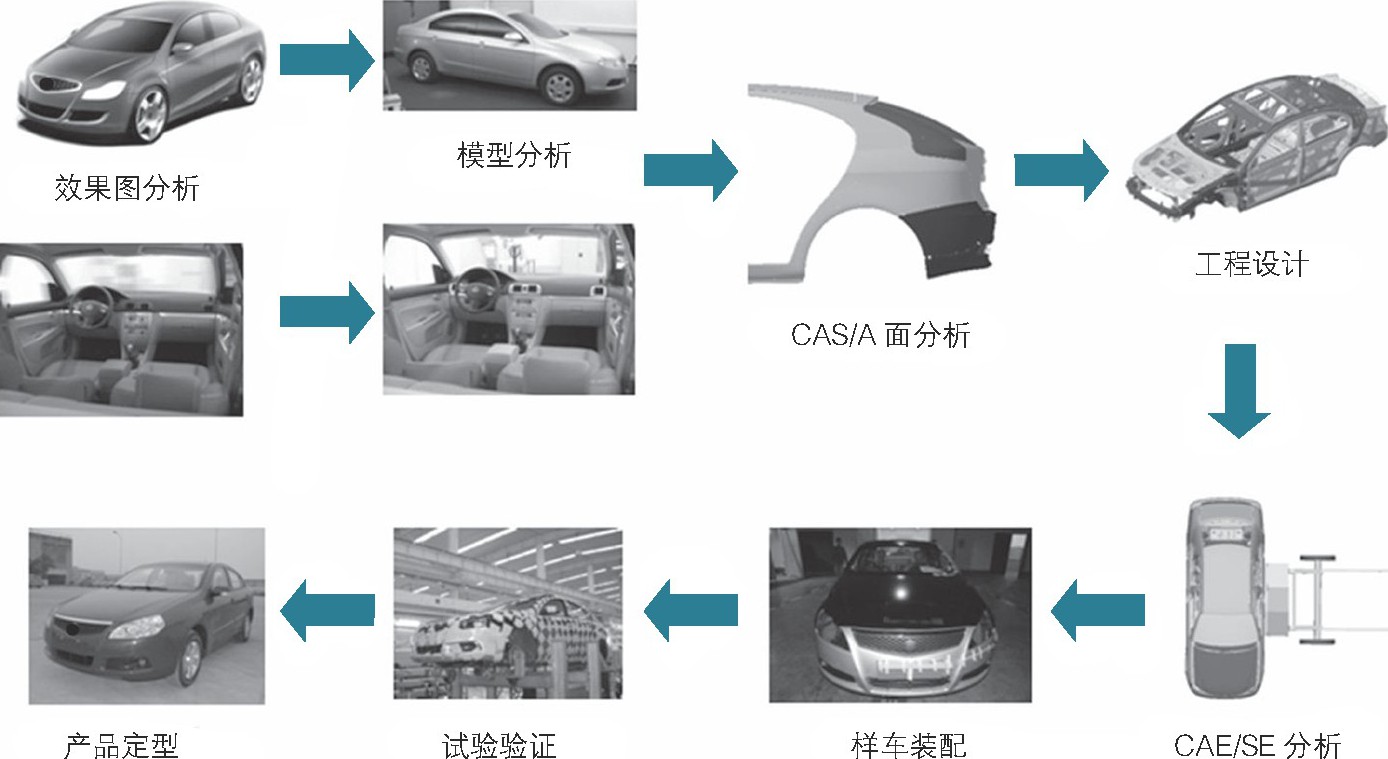

    在造型效果图、CAS面、模型、A面完成后, 应对其在零部件布置、制造工艺性、质量控制等方面进行分析, 并向造型反馈分析结果, 跟踪问题的解决情况, 另外还应在模型制作前提出外观间隙断差要求, 在模型冻结时, 涉及外观的初步主断面应同时冻结。

2.工程设计

    工程设计阶段的工作并不仅仅限于3D数据的设计, 更多的是2D数据和相关技术文件的编制, 主要包括公差定义、技术条件、产品特性清单等。
    3D数据体现的是零件的外观、结构和装配关系, 详细的尺寸、公差应通过2D图来定义。2D图应根据零件的不同用途, 以及同一零件中不同区域的功能, 对尺寸和公差进行合理定义, 既要避免因公差偏大而造成的装配和使用误差, 又要避免公差偏小而造成的不必要的制造要求。

3.后期分析

    在工程数据发布后, 应通过软件模拟的手段, 对设计数据进行验证, 主要包括DMU检查、CAE分析和SE分析三个部分。
    DMU检查即电子样车单元检查, 是指将全车数据装配成一个整体, 对相互之间的装配、间隙等关系, 以及运动轨迹、包络进行检查。
    CAE分析是对整车零件进行网格划分, 利用有限元方法, 对碰撞安全、车体结构性能、开闭件刚度、整车模态、NVH等方面进行计算机模拟分析。
    SE分析是借助工艺成形软件及工艺人员的实际经验, 对整车零件的工艺性进行详细分析, 包括冲压、焊接、涂装、总装四大工艺的检查。

4.实车验证

    实车验证包括两个重要组成部分, 样车装配和试验验证。
    样车装配过程中, 可以对开闭件系统的装配关系、运动轨迹、公差设计等方面进行充分验证, 这一阶段出现的问题, 都应反馈回设计上进行仔细检查, 由此判断是设计问题、工艺问题还是质量问题, 从而进行有目的性的整改。
    开闭件系统的试验主要包括疲劳试验、刚度试验等台架试验, 以及作为整车的组成部分, 进行碰撞、NVH等试验。试验是对CAE分析结果的进一步验证, 同时也对工程设计、样车装配、零件质量提出进一步的改进方向。

5.产品定型

    经过实车验证合格后的产品, 随着整车开发项目通过投产签署, 应进入产品定型阶段。产品定型阶段的工作主要包括数据归档、技术文件编制及归档等。
    归档的数据包括主断面图、3D、2D、技术条件, 应按统一的要求进行归档, 并确保数据的可读性和正确性。

二、设计方法

    从开发思路上来看, 开闭件的设计方法分为正向和逆向两种形式。

1.正向设计

    正向设计是通过CATIA等设计软件, 全新地设计零件的结构形式、装配关系, 由此确定零件的尺寸公差、性能要求、材料要求等。
    正向设计的灵活度高, 可以根据不同车型的要求和实际的装配环境, 设计出满足该车型和环境所要求的零件, 但由于是全新设计, 不仅周期长, 而且设计可靠性较低, 依赖于设计人员的经验和水平, 同时要通过相关的试验进行验证, 设计风险大, 成本高。

2.逆向设计

    逆向设计是通过扫描现有的零件, 在计算机中形成点云, 并通过相应的软件 (如Surface等) 进行后期分析处理, 得到零件的结构形式、装配关系, 从而参考现成零件确定尺寸公差、性能要求、材料要求等。
    逆向设计的周期短, 设计可靠性较高, 可以减少甚至取消相关的试验, 设计风险小, 成本低, 但其灵活度低。由于受到车型和装配环境的限制, 可能会为了借用而影响到周边零件以及自身功能的充分发挥, 同时还存在专利侵权的隐患。

三、验证手段

    开闭件系统的验证包括计算机验证和实物验证两大类。DMU、CAE、SE等计算机分析验证手段已经在前文有所提及, 这里仅对涉及开闭件系统的试验作简要介绍。

1.刚性试验

    开闭件系统的主要刚性试验项目和评价标准如下:

    (1)发盖扭转刚性试验:所测得的载荷—位移曲线图应连续变化无突变 (临界点除外) ;刚性指标应大于2000Nm/rad。

    (2)门柱 (15°角和全开) 刚性试验:对于轿车车门, 当载荷为1000N时, 最大位移量应不大于8mm, 永久变形量应不大于0.5mm。

    (3)车门窗框变形测量:所测得的载荷—位移曲线图应连续变化无突变 (临界点除外) ;当载荷为200N时, 位移量应不大于8mm。

    (4)背门开启位置和锁止位置的扭转刚度:所测得的载荷位移曲线图应连续变化无突变;当载荷为50N时, 最大位移量应不大于6.00mm (开启) 和3.00mm (锁止) 。

2.疲劳试验

    开闭件系统的疲劳试验主要项目和评价标准如下:
    (1)发盖加力开闭、完全开闭和侧向加载疲劳试验:进行5000次开闭试验后发盖及各附件工作应良好;发盖和车身上无破坏、变形等现象。
    (2)背门加力开闭和完全开闭疲劳试验:进行15000次开闭试验后背门及各附件工作应良好;背门和车身上无破坏、变形等现象。
    (3)旋转门加力疲劳试验:试验后旋转门及各附件工作应良好;旋转门和车身上无破坏、变形等现象。 (玻璃全开25000次, 半开25000次) 。
    (4)旋转门完全开闭疲劳试验:进行40000次开闭试验, 试验结束后前门及各附件工作应良好;试验中和结束后前门开关不应有异响;前门开门限位器不能有变形、损坏;扭矩不应下降;前门开关力变化在10%以内。
    (5)旋转门边缘加载和垂直加载疲劳试验:进行50000次试验后旋转门及各附件工作应良好;旋转门、铰链立柱无破坏、变形等现象。

四、结语

    开闭件系统的设计在整车开发过程中是一个相对独立但又非常复杂的工作, 本文只是简单的对其开发流程、设计方法、验证手段等方面进行了简单的概述。在开发过程中还有许多更具体更复杂的工作。在将来的开闭件开发中将采用模块化设计, 其具有减少装配时间, 在规模化生产中更节约成本、维修方便、结构简单等优点, 同时对零部件的设计、开闭件材料的开发提出来更高的挑战。
