摘要

    文章主要围绕涂装PVC涂胶工具的开发应用展开探讨, 发明涉及一种轿车PVC涂胶过程, 工具避免了操作人员在涂PVC胶后对不合格处用手和擦布进行修复, 而导致不必要的成本提升及效率降低的影响。使用工具同时保证了轿车PVC涂胶外观及质量要求, 也节约了操作工时, 提升了生产节拍效率。针对这一关键环节, 从而设计一种符合工业化轿车PVC涂胶工具。
    乘用车涂装PVC涂胶工艺是现轿车不可缺少的一种工艺形式, 它主要起到的作用是密封、防腐、NVH、异响、淋雨、涉水、美观等。而随着轿车市场需求量递增, 所面临着现象:行业竞争激烈、汽车企业逐步缩短制造周期, 以及客户对轿车PVC所涉及到的外观质量需求及性能等要求越来越高。这些种种现象不得不促使汽车制造业进行不断开展工艺改进及优化工作, 提升汽车驾乘的舒适度, 提升产品质量, 以满足市场客户的需求。

一、适用范围

    本工具可以根据不同车型结构需求, 可以设计开发不同型号涂胶工具两端的刷子和刮板尺寸, 从而满足混线车型生产的需求。

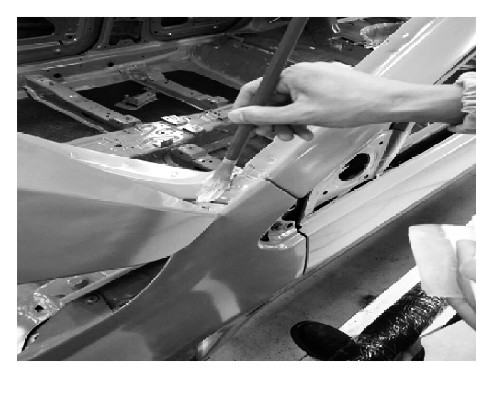

二、目前存在的问题

    解决了汽车涂装PVC涂布过程中造成“胶品涂布不良”等问题。使用本开发的涂装PVC涂胶工具, 可以在涂刷PVC胶时减少返工率、提升工作效率、提高胶条外观质量, 具体解决问题如下:
    本文中开发的工具是针对操作人员过程中涉及的工具,适合PVC作业线所有操作人员,快速使用及切换工作。
    本文按涂装现场PVC打胶操作规范要求进行开发, 明显降低安全隐患、同步减少擦布成本费用、提升生产效率。
    本文内开发工具提高了PVC胶品的外观及性能, 同时减少售后轿车质量问题, 降低客户抱怨。

三、技术方案

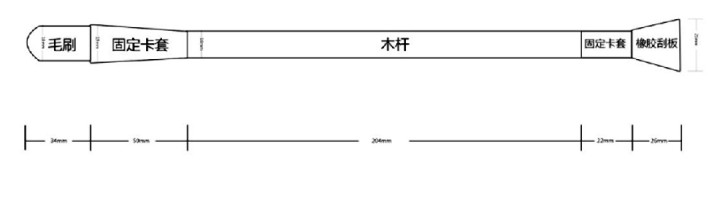

    刷胶工具长宽高分别为336mm*21mm*14mm, 是按现市场普通刷子外观为基础而设定。

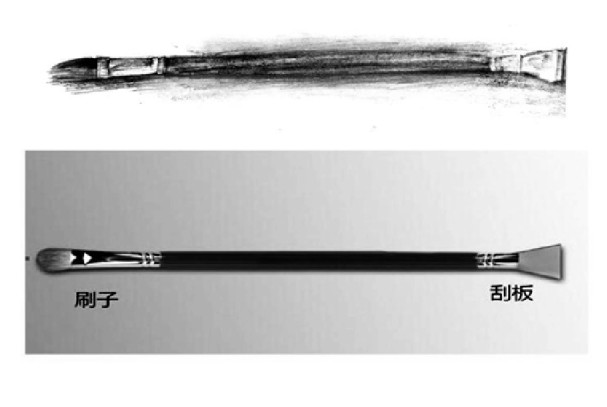

    刷胶工具结构分三块 (刷杆:木材质、刷子:毛材质、刮板:橡胶材质) 。
    本工具可以根据不同车型结构需求, 可以设计开发不同型号涂胶工具两端的刷子和刮板尺寸 (毛刷规格型号通常根据焊缝大小和位置来选取, 刮板一般采用有一定韧性、耐磨性的材质。例:聚氨酯板) , 从而满足混线车型生产的需求。

四、新开发与现有技术对比

    工具结构简单, 操作方便, PVC线操作人员可以直接使用。
    减少现有操作工具类型, 实现多种工具融合一体, 化繁为简实现多功能化工具, 减少现场工具存放混乱现象, 提升5S。
    此设计提高了PVC胶的外观质量, 以及降低因操作人员频繁更换工具而导致的效率降低或更甚至不必要的停线。

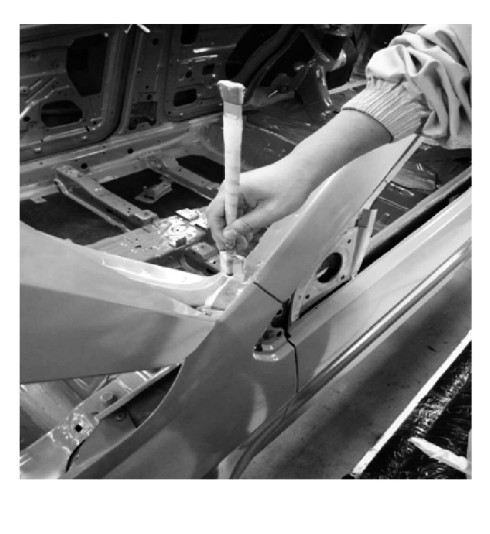

五、附图说明

    下面结合附图和具体实施方式对本发明作进一步详细的说明:


作者：申标  王振  张五青  王秀锦  贾帅锋   来源：汽车实用技术
