2017-04-09132作者：启飞汽车设计

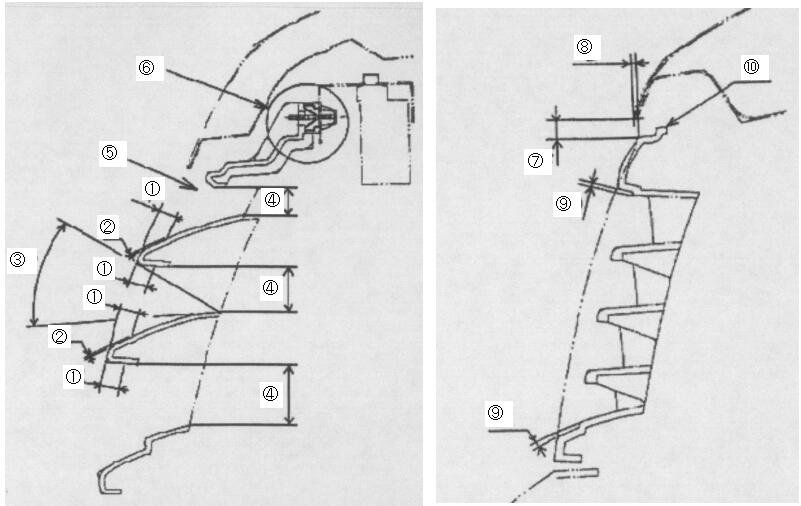

| 设计规范 | （ １／ ） | |||
| 名称 | 散热器护栅 | 外观 | ||
| 编号 | 内容 | 基准值 | 备注 | |
| 1 | 镀金余量部的深度 | ≦１０ | mm | |
| 2 | 镀金余量部的段差 | ０～２ | mm | |
| 3 | 喷涂部的角度 | ≧４５ | ° | |
| 4 | 确保冷却性能必须的面积(散热器前视) | ≧３０％ | ||
| 5 | 护栅间隙可视结构件的外观 | 应无不协调感 | ||
| 6 | 在前罩关闭状态时的安装部位 | 应不可拆卸 | ||
| 7 | 护栅和前罩的间隙 | ≧７．３ | mm | |
| 8 | 护栅和前罩的前后断差 | ２ | mm | |
| 9 | 喷涂余量部的段差 | ≧１ | mm | |
| 10 | 成形模的GATE位置 | 上边部以外 | ||
