1．Class-A数字模型

Class-A数字模型由汽车造型工程师提供，它是车身结构设计的基础，其内容主要包括车身外表面和内饰表面的形状数据、车身和内饰的分块数据、分块间隙与面差要求等。在获得Class-A数模后，必须对其进行结构可行性分析、冲压焊接工艺性分析、装配性分析等工程可行性分析，并反馈给造型方面进行修改于调整，最终使其满足工程技术相关要求。

2．车身主断面

车身主断面是车身设计的基准，它表达了车身主要零部件的主断面形状特征、相关尺寸，零件之间的装配、焊接关系。截面设计是在前期研究已经确定了基本的搭接思路以及零件构成等基础上开展的。车身断面设计可以控制和检验设计方案的可行性及合理性，能用最小的工作量最大限度的验证车身结构，是提高设计效率的一个重要的手段。典型截面应尽可能多地表达该位置所包含的内容，通常包括：
（1）功能要求，法规要求
（2）搭接结构，以及结构冲压，焊接工艺性的要求
（3）总装零件的装配方式、装配间隙要求
（4）零件的材料，截面的面积，截面腔体尺寸等信息
（5）截面的CAE分析与竞争车型的对比说明等
与顶盖系统设计有关的主要断面有：

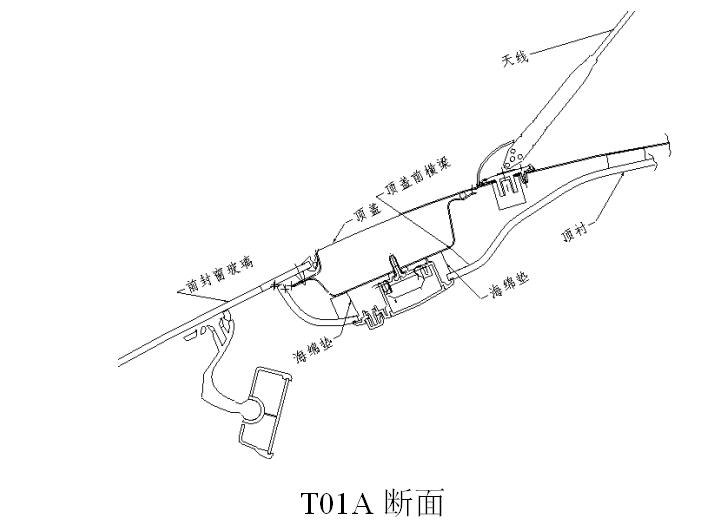

T01A断面

T01A断面
T01A断面是指在Y=0平面位置前风挡与顶盖的断面，主要表示前挡风玻璃、顶盖及各零件装配关系及安装要求，通常包含以下零件：顶盖、顶盖前横梁、前挡风玻璃、前挡风玻璃内饰条、玻璃胶条、阅读灯、顶盖内饰、内后视镜及各安装卡扣。此外，断面中还应体现相关材料规格，几何尺寸，装配尺寸，运动分析，汽车法规等信息。

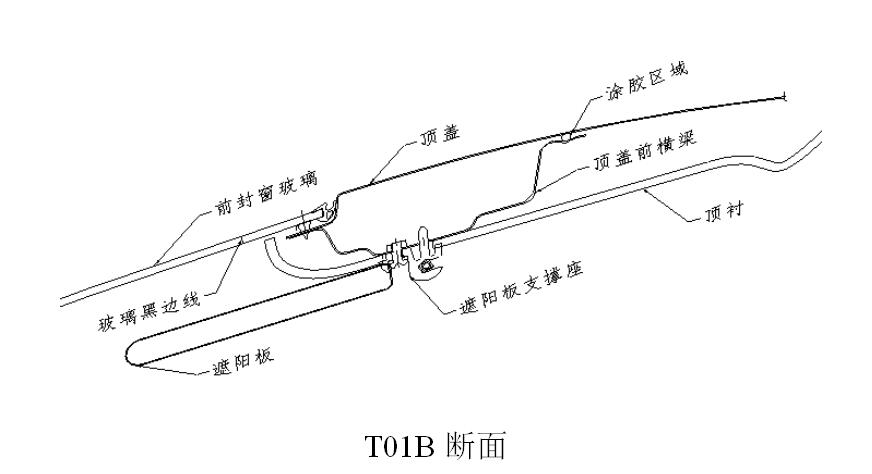

T01B断面

T01B断面
T01B断面是驾驶员位置的前风挡与顶盖断面，主要体现顶盖、前横梁及前挡风玻璃、顶棚、遮阳板、胶条等结构位置及装配关系，此外，还应包含遮阳板的运动分析、乘员上视野要求、乘员头部至顶盖内饰空间间隙、遮阳板处于两个极限位置时的视野角度等人机工程信息。

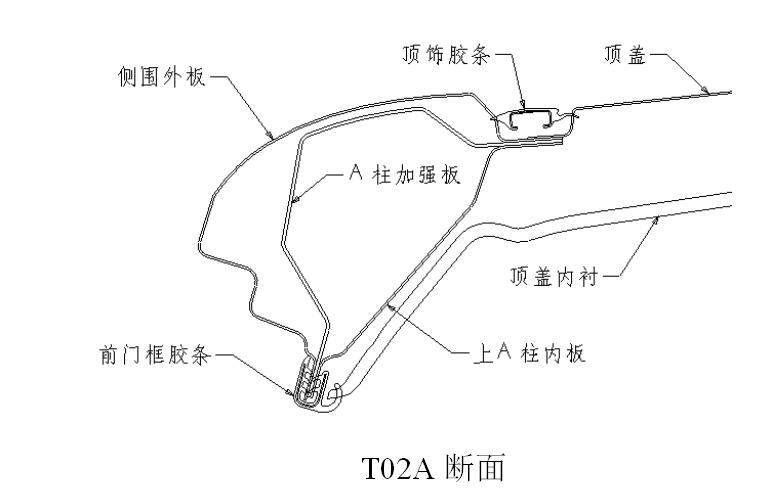

02A断面

T02A断面
T02A断面表示顶盖、侧围及前面窗框相关位置及配合关系，主要包含以下零件：顶盖外板、前侧围外板、顶棚、侧围上边梁内板、前门外板、前门内板、玻璃导轨、密封胶条（门框/玻璃/顶盖）、前门玻璃、内饰板、流水槽结构、前排拉手等。此外，断面还应体现前门玻璃厚、零件材料及尺寸、密封工艺要求、包边工艺需求以及95%的标准人体乘员头部至顶盖内饰空间间隙等信息。

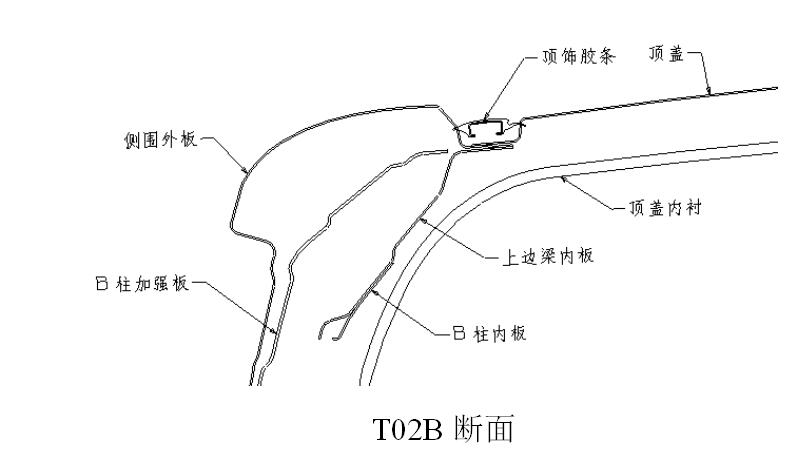

T02B断面

T02B断面
T02B断面表示顶盖、侧围在B柱位置的配合关系，主要包含以下零件：顶盖外板、侧围外板、侧围上边梁内板、B柱加强板、顶梁（顶蒸支架）、流水槽结构、顶棚等。此外，断面还应体现零件材料及尺寸、密封工艺要求等信息。

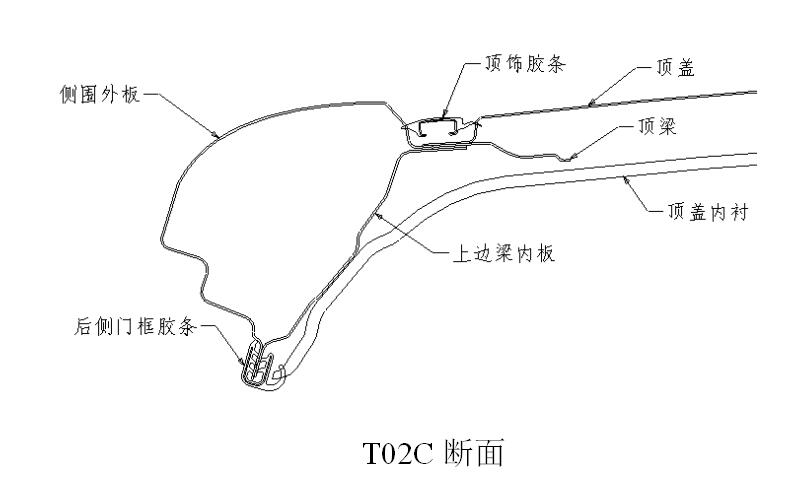

T02C断面

T02C断面
T02C断面表示顶盖、侧围及后侧门窗框相关位置及配合关系，主要包含以下零件：顶盖外板、侧围内板、后侧门外板、后侧门内板、玻璃导轨、后侧门玻璃、密封胶条、顶棚、中排拉手等。此外，断面还应体现前门玻璃厚、零件材料及尺寸、密封工艺要求、包边工艺需求以及95%的标准人体乘员头部至顶盖内饰空间间隙等信息。

T02E断面

T02E断面
T02E断面表示顶盖、侧围及后侧窗相关位置及配合关系，主要包含以下零件：顶盖外板、侧围内板、侧围外板、后侧窗玻璃、密封胶条、顶棚等。此外，断面还应体现前门玻璃厚、零件材料及尺寸、密封工艺要求、以及玻璃的黑边或点阵边界尺寸等信息。

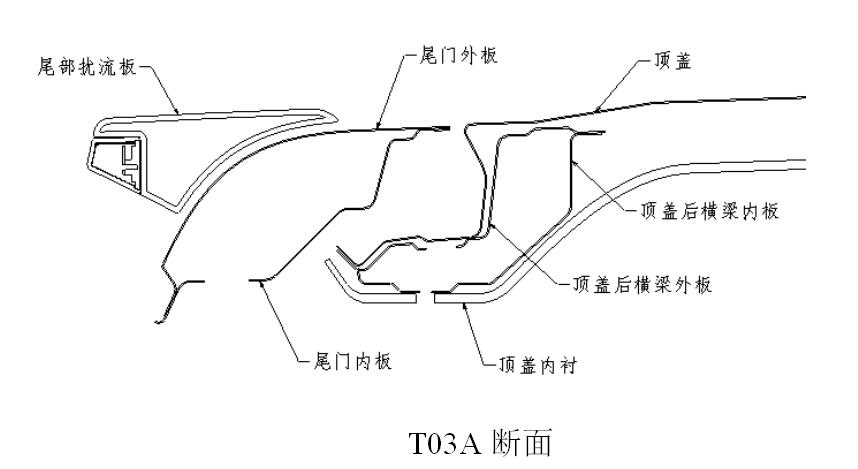

T03A断面

T03A断面
T03A断面是指在Y=0平面位置后风挡（尾门）与顶盖的断面，主要表示后挡风玻璃、顶盖及各零件装配关系及安装要求，通常包含以下零件：顶盖、顶盖后横梁、后挡风玻璃（尾门）、密封胶条、顶棚、扰流板、及各安装卡扣。此外，断面中还应体现相关材料规格，几何尺寸，装配尺寸，尾门运动轨迹校核，汽车法规，DTS等信息。

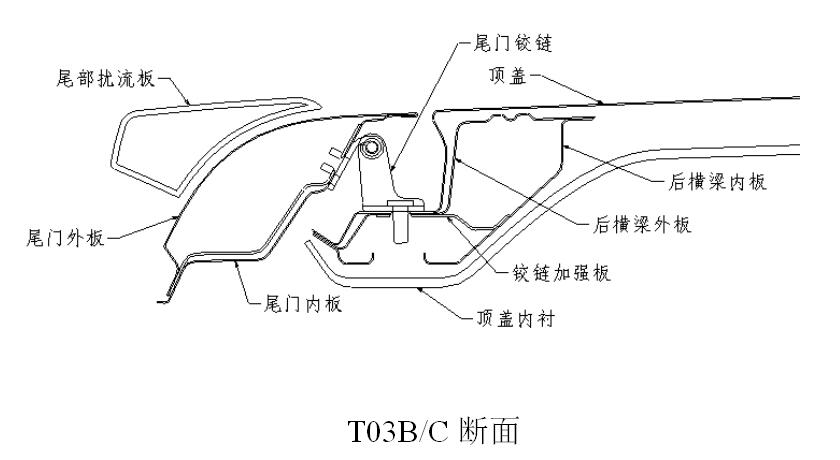

T03B/C断面







T03B/C断面


T03B/C断面主要表示后风挡（尾门）与顶盖在尾门铰链处的装配关系。通常包含以下零件：顶盖外板、顶盖后横梁内板、顶盖后横梁外板、尾门玻璃、尾门铰链、尾门内板、尾门外板、密封胶条、扰流板外，断面还应体现玻璃厚度、各零件材料及尺寸、玻璃到翻边的偏置距离尾门玻璃的黑边或点阵边界尺寸、第三排乘员人机工程因素等信息。
