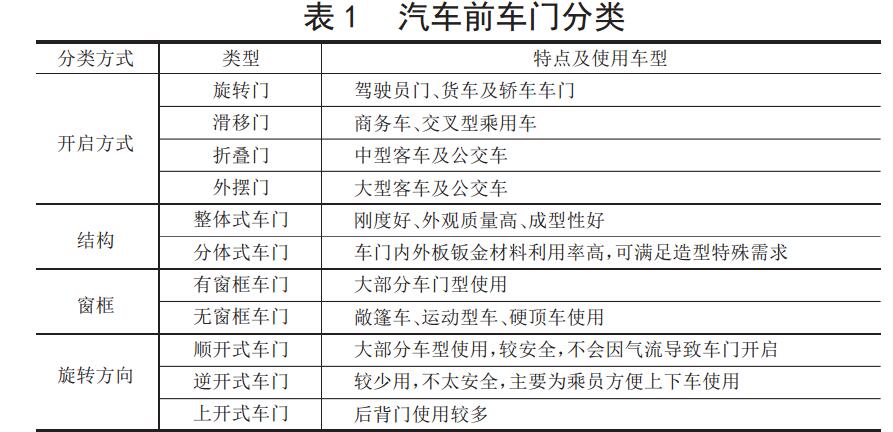

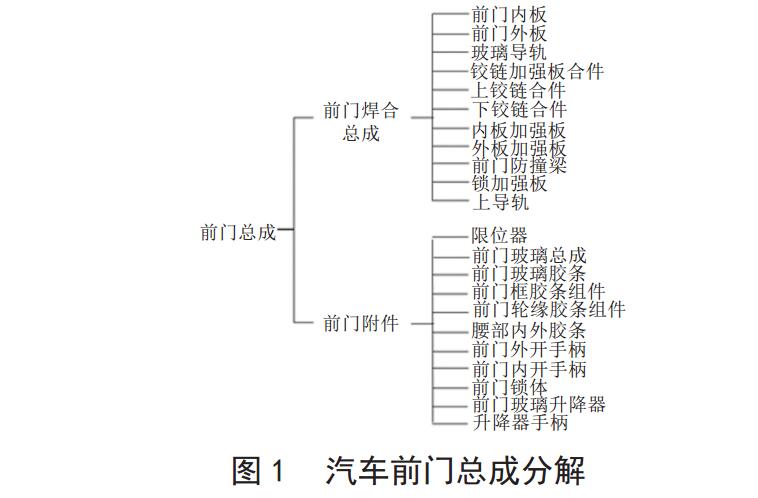

类如表 1 所示。 而不同类型的车门又由车门焊合总成及车门附件两部分组成，具体分解如图 1 所示。

2 前车门结构分析

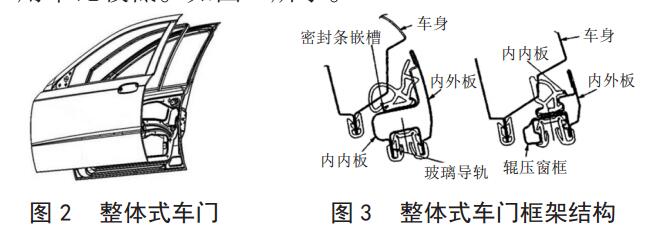

2.1 整体式车门及窗框结构整体式车门是指由车门内、外板整体冲压成型件及嵌在内外板间的窗框导轨组成，通过包边工艺及焊接合成为白车门，如图 2 所示。这种结构的优点是：车门内外板均是整体冲压件，外观品质好，成形精度高，强度及刚度易满足要求，并且制造中的工序比较少、 工艺简单。缺点是：玻璃导轨和密封条嵌槽需要单独设计结构件加焊在主体框架中， 增加零件

数量及重量，窗框外边框通常比较宽大，窗框的可装饰性不强，对造型有限制，不太符合现代造型的要求；而且全尺寸的门板需要比较大的冲压模具，对冲压模的要求也比较高，整套模具的成本很高；由于窗框是一体冲出来的，所以废料面积比较大，材料的利

用率比较低。如图 3 所示。

2.2 分体式车门及窗框结构

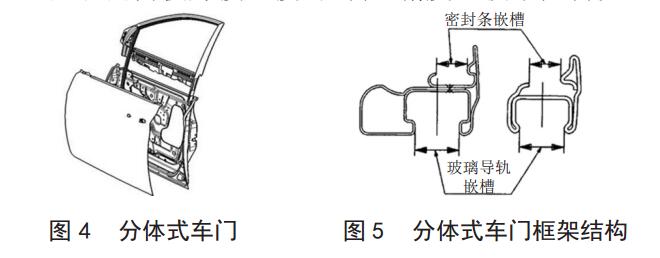

在分体式车门结构中， 整个窗框部分从内外板中被分离出来，车门内、 外板尺寸缩小为只有窗台以下部分，窗框是由几段通过滚压工艺成型的窗导轨和一些小冲压件拼焊而成的一个总成件， 然后窗框总成与门内板在窗台位置通过焊接的方式连接成一

个完整的车门，如图 4 所示。分体式车门结构的优点是窗框宽度可以不受冲压和焊接工艺的限制设计得比较窄，有利于车身造

型，也有利于乘员视野，并且滚压窗框的截面形状受工艺影响较小，可以比较自由地根据密封条或者造型的需要设计成很多样子。由于内外板尺寸缩小了一半，所以相应模具成本降低了许多，同时内外板的材料利用率也大幅提高，节省了材料成本。组成滚压窗

框的几段导轨的截面形状还可以设计成统一的截面，增强了通用性，节省了重复开发成本，截面如图 5 所示。滚压窗框结构的缺点是：滚压件受弯曲工艺影响，容易出现径缩现象，而且弯曲半径不能过小，否则会出现褶皱，造型受到制约。 窗框与门内板在窗台区域焊接时需要有较长的交叠部分，设计时需考虑留出空间避免出现干涉，同样也会影响门分缝线设计。另外，滚压窗框本身是多段导轨拼焊而成的，并且整个窗框总成也是和门内板焊接连接的，制造精度比较难控制。


开启和闭合的余量，超出锁体口边缘 3 mm；二是，当锁扣不超出车门内板表面时，锁扣到门内板鱼嘴口的距离在超出锁体口边缘的情况下为 7 mm以上，这主要考虑到保证碰撞后车门仍能顺利打开，满足法规要求。

5 车门密封设计

良好的车门密封可以隔绝车外噪音、废气、 灰尘、 雨水的进入，提高乘员舒适性。车门密封包括车门整体与门洞之间的密封、车门玻璃与窗口之间的密封及内板与内饰板之间的密封等。图 3 所示的例子表述的是车门总成和车身形成的密封结构形式。

通常轿车的车门与侧围之间设计两道密封条。密封条所处的部位不同，其形式及所起的作用的也不尽相同，头道密封条主要起防水作用，二道密封条主要起隔音防尘作用。考虑到密封条的成本，密封间隙不宜过大，根据国内厂商的生产精度水平，车门周边密封间隙应取 15 mm 左右，日本车厂车身制造精度较高，密封间隙多取在 10 ~ 12 mm，密封条的压缩量控制在密封条

可压缩部分的 1/3 ~ 1/2，这样既保证了密封效果，又不至于在关门过程中产生过大的噪声和关门力。6 运动校核车门在完成设计后， 需要利用软件进行运动模拟分析，确保车门在运动过程中与周边零件没有干涉并保持足够的间隙。通常，可以使用 UG MOTION

模块或更专业的 CAE 软件 ADMAS 进行运动分析校核，通常要求车门在运动过程中与周边零件间隙保证在 2 mm 以上。
